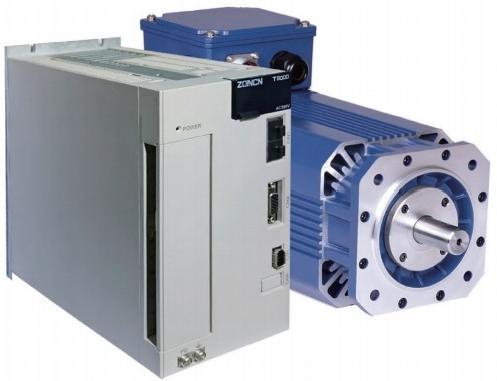

Servoaccionamiento de husillo multifunción de alto rendimiento de la serie T8000D

Artículo

T8000

Frecuencia máxima

Control vectorial：0~1 kHz ;V/F control：0~1,5 kHz

Frecuencia portadora

0,8 kHz~16 kHz

Resolución de frecuencia de entrada

Configuración digital：0,001 Hz Ajuste analógico：Frecuencia máxima X0,025%

Modo de control

Control vectorial de lazo abierto (SVC)Control vectorial de bucle cerrado(FVC)V/F control

par de arranque

0,5 Hz/150 % (SVC) 0 Hz/180 % (FVC)

Rango de velocidad

1:100(SVC)1:1000(FVC)

Precisión y estabilidad de la velocidad

±0,5 % (CVS) ±0,02 % (CVF)

Precisión del control de par

±5% (CVF)

Capacidad de sobrecarga

150%Corriente nominalAños 60 180%Corriente nominal3s

Aumento de par

Impulso personalizado 0,1%~30,0%

V/F curva

Tres tipos：Línea recta, puntos múltiples, potencia N

Modo rampa

Rampa en línea recta;Cuatro grupos de tiempos de aceleración/desaceleración con un rango de 0,0 a 6500,0 s.

Frenado de CC

Frecuencia de frenado de CC: de 0,00 Hz a la frecuencia máxima.;Tiempo de frenado: 0,0-36.0s;Valor actual de la acción de frenado: 0,0 %–100,0 %

Voltaje automático regulación (AVR)

Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica.

límite de corriente rápida

Ayuda a evitar fallos frecuentes por sobrecorriente en el variador de frecuencia.最

Multi-Codificador apoyo

Admite codificadores como diferencial, colector abierto, resolutor, etc.

La parada instantánea no se detiene

La energía de retroalimentación de carga compensa la reducción de voltaje para que el variador de CA pueda seguir funcionando durante un breve período de tiempo.

Encima voltaje y sobre actual control de calado

Limita automáticamente la corriente y el voltaje durante el funcionamiento para evitar sobretensiones frecuentes. actual y sobre Disparo por sobretensión.

Límite de par y par

control

Puede limitar el par motor automáticamente y evitar disparos frecuentes por sobrecorriente durante el funcionamiento. El control de par se puede utilizar bajo control vectorial de lazo cerrado.

Simple SOCIEDAD ANÓNIMA, Varias velocidades preestablecidas

Implementa hasta 16 velocidades a través de la sencilla función PLC o control Terminals

Comunicación

EtherCAT, Mechatrolink III

Modelo

Potencia de salida nominal (kW)

Corriente de entrada nominal (A)

Corriente de salida nominal (A)

Potencia del motor

(kW)

Voltaje de entrada (V): 3PHAC380V±15%

T8400D-0R75G

0,75

3.8

2.5

0,75

T8400D-1R5G

1.5

5

3.7

1.5

T8400D-2R2G

2.2

5.8

5

2.2

T8400D-3R7G

3.7

10

9

3.7

T8400D-5R5G

5.5

15

13

5.5

T8400D-7R5G

7.5

20

17

7.5

T8400D-11G

11

26

25

11

T8400D-15G

15

35

32

15

T8400D-18.5G

18.5

38

37

18.5

T8400D-22G

22

46

45

22

T8400D-30G

30

62

60

30

T8400D-37G

37

76

75

37

T8400D-45G

45

92

90

45

T8400D-55G

55

113

110

55

T8400D-75G

75

157

150

75

T8400D-90G

90

180

176

90

T8400D-110G

110

214

210

110

T8400D-132G

132

256

253

132

T8400D-160G

160

307

300

160
