Disyuntor de caja moldeada serie DZ15

Los interruptores automáticos de caja moldeada de la serie DZ15 cuentan con configuraciones multipolares y mecanismos de apertura/cierre rápidos, equipados con un dispositivo de disparo hidráulico de retardo prolongado con amortiguación de aceite que proporciona protección de tiempo inverso. Diseñados para circuitos de CA de 50 Hz y 380 V de hasta 100 A, ofrecen protección contra sobrecargas y cortocircuitos, a la vez que permiten el funcionamiento poco frecuente de circuitos y motores.

Número de artículo :
DZ15
Pedido (cantidad mínima de pedido) :
50
Pago :
Paypal/TT/Western Union
Origen del producto :
Shanghai, China
Plazo de entrega :
18-30 days
Peso :
1kg

CONSULTE AHORA

The DZ15 series molded case circuit breakers are designed for AC 50Hz distribution circuits with a rated operating voltage of 380V and a maximum rated current of 63A (100A). They primarily provide overload and short-circuit protection for electrical circuits, while enabling infrequent switching operations under normal conditions to meet motor startup control requirements. All performance parameters and technical specifications strictly comply with the GB14048.2 national standard, ensuring safe, reliable operation and broad applicability.

Product Features

There are single, two, three, and four poles.
The operating mechanism has obvious quick closing and quick opening functions.
The long delay release adopts an oil damping hydraulic release, which can provide ideal inverse time protection characteristics.

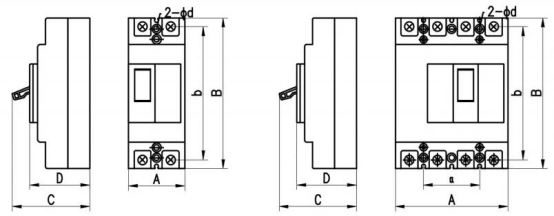

Overall and mounting dimensions

Model	Code	External dimensions	External dimensions	External dimensions	External dimensions
Model	Code	1P	2P	3P	4P
DZ15-40	A	27±1. 05	53±1. 5	78±1. 5	103±1. 75
	B	134±2. 0	134±2. 0	134±2. 0	134±2. 0
	C	88±175	88±1. 75	88±1. 75	88±1. 75
	D	73±5±1. 5	73. 5±1. 5	73. 5±1. 5	73. 5±1. 5
DZ15-100(63)	A	30±1. 05	66±1. 5	96±1. 5	126±2. 0
	B	147±2. 0	147±2. 0	147±2. 0	147±2. 0
	C	96±1. 75	96±1. 75	96±1. 75	96±1. 75
	D	80±1. 5	80±1. 5	80±1. 5	80±1. 5

Model Unit in mm	Code	Installation dimensions	Installation dimensions	Installation dimensions	Installation dimensions
Model Unit in mm	Code	1P	2P	3P	4P
DZ15-40	a			25±0. 26	50±0. 31
	b	120±0. 435	120±0. 435	120±0. 435	120±0. 435
	Mounting Hole Φ	φ5±+0. 30	φ5±+0. 30	φ5±+0. 30	φ5±+0. 30
DZ15-100(63)	a			30±+0. 26	60±0. 37
	b	130±0. 50	130±0. 50	130±0. 50	130±0. 50
	Mounting Hole Φ	φ6±+0. 3	φ6±+0. 36	φ6±+0. 36	φ6±+0. 36
