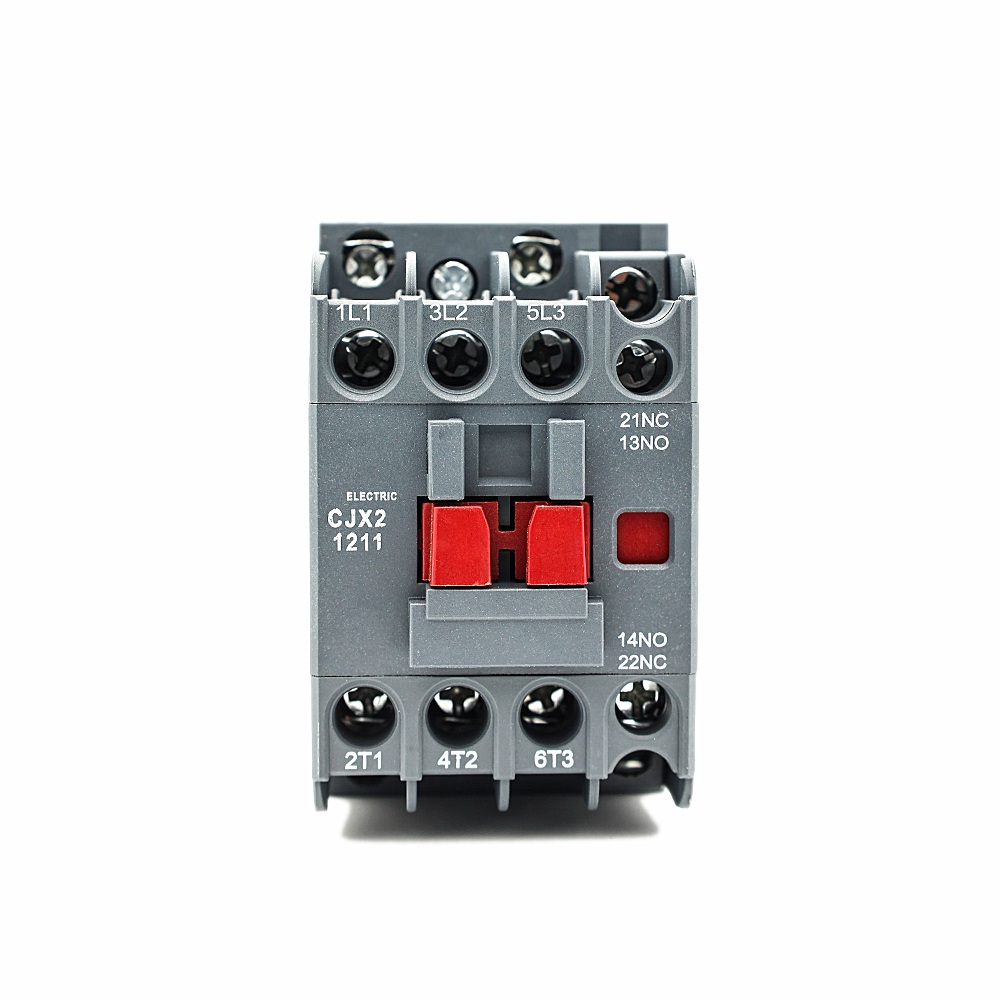

Los contactores de CA de la serie CJX2 son dispositivos de conmutación electromecánicos de alto rendimiento, compactos y fiables, diseñados para circuitos de CA. Se utilizan principalmente para controlar el arranque, la parada y el funcionamiento de motores de CA trifásicos y otras cargas industriales, y tienen una amplia aplicación en sistemas de control de automatización industrial, paneles de distribución eléctrica y proyectos de actualización de equipos.
Número de artículo :
CJX2Pedido (cantidad mínima de pedido) :
50Pago :
Paypal/TT/Western UnionOrigen del producto :
Anhui, ChinaPlazo de entrega :
18-30 daysPeso :
1kgCaracterística

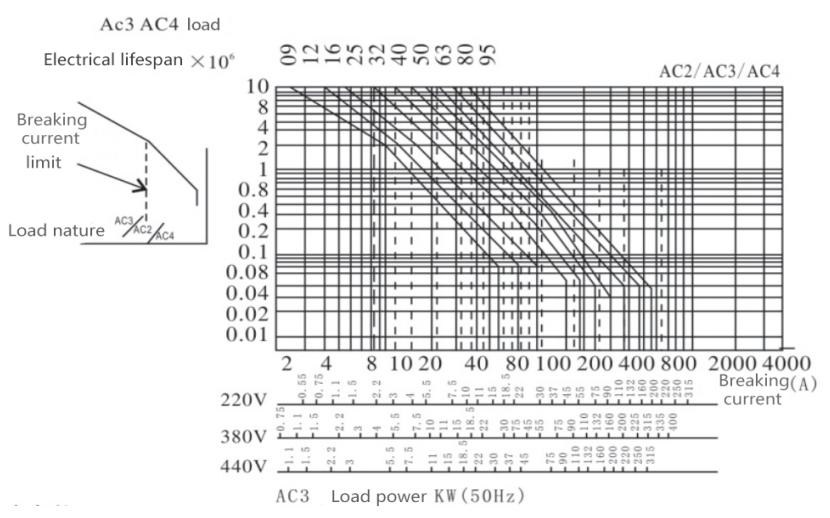

1. Curva de vida eléctrica
2. Parámetros técnicos del circuito principal
Modelo | Tensión de aislamiento nominal (V) | Fiebre acordada Actual(A) | Corriente nominal de trabajo 400V CA3(A) | Potencia de control (kW) | Número de contactos | Notas | ||||
230V | 400V | 415 V | 440 V | 690 V | ||||||
CJX2-0910 -0901 | 690 | 20 | 9 | 22 | 4 | 4 | 4 | 5. 5 | 3P+NO 3P+NC | Método de instalación Instalación de dos tornillos Instalación de riel guía de 35 mm |
CJX2-1210 -1201 | 20 | 12 | 3 | 5. 5 | 5. 5 | 5. 5 | 7. 5 | 3P+NO 3P+NC | ||
CJX2-1810 -1801 | 32 | 18 | 4 | 75 | 9 | 9 | 9 | 3P+NO 3P+NC | ||
CJX2-2510 -2501 | 40 | 25 | 5. 5 | 11 | 11 | 11 | 15 | 3P+NO 3P+NC | ||
CJX2-3210 -3201 | 50 | 32 | 7. 5 | 15 | 15 | 15 | 18. 5 | 3P+NO 3P+NC | ||
CJX2-4011 | 60 | 40 | 11 | 18. 5 | 22 | 22 | 30 |
| Método de instalación 1. Instalación de tres tornillos 2. Instalación de rieles guía de 75 mm o 35 mm | |
CJX2-5011 | 80 | 50 | 15 | 22 | 25 | 30 | 33 |
| ||
CJX2-6511 | 80 | 65 | 18. 5 | 30 | 37 | 37 | 37 | 3P+NO | ||
CJX2-8011 | 125 | 80 | 22 | 37 | 45 | 45 | 45 | 3P+NC | ||
CJX2-9511 | 125 | 95 | 25 | 45 | 45 | 45 | 45 |
| ||
3. Parámetros de la bobina
Modelo | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | |||
Tensión de activación 50/60 Hz (A) | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | (0,85~1,1) Us | |||
Tensión de liberación 50/60 Hz (A) | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | (0,2~0,75) Us | |||
bobina fuerza | 50 Hz | cerca | (VIRGINIA) | 70 | 70 | 110 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
sostener | (VIRGINIA) | 8 | 8 | 11 | 11 | 11 | 20 | 20 | 20 | 20 | 20 | ||
60 Hz | cerca | (VIRGINIA) | 80 | 80 | 115 | 115 | 115 | 200 | 200 | 200 | 200 | 200 | |
sostener | (VIRGINIA) | 8 | 8 | 11 | 11 | 11 | 20 | 20 | 20 | 20 | 20 | ||
| fuerza disipación | (W) | 1. 8-2. 7 | 1. 8-2. 7 | 3-4 | 3-4 | 3-4 | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 | |

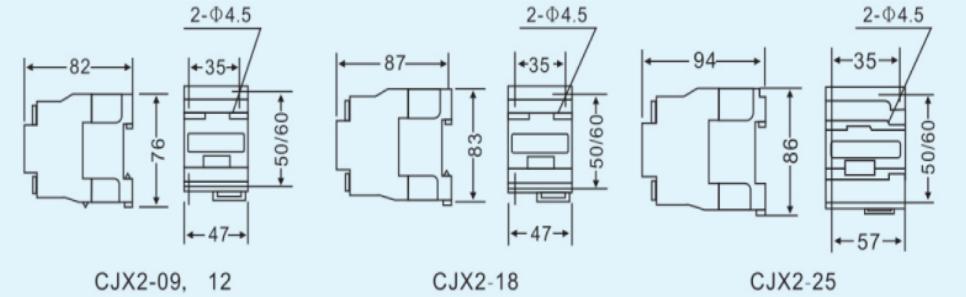

Aspecto típico y dimensiones de instalación
Nota: Para facilitar el mantenimiento y la actualización de los equipos y aparatos existentes por parte de los usuarios, nuestra empresa ha diseñado una placa de instalación de transición para sustituir el contactor de CA de la serie CJ10 por el contactor de CA de la serie CJX2. Las especificaciones y el rendimiento de la alternativa se muestran en la Tabla 5.
Modelo alternativo Presupuesto | Corriente nominal de trabajo (A) | Vida útil eléctrica AC3 (X10⁴) veces | Vida mecánica (X10⁵) veces | Volumen (cm³) | Peso (kg) |
CJ10-10 | 10 | 60 | 300 | 467 | 0,48 |
CJX2-12 | 12 | 100 | 1000 | 247 | 0.32 |
CJ10-20 | 20 | 60 | 300 | 1094 | 1 |
CJX2-25 | 25 | 80 | 800 | 437 | 0.49 |
CJ10-40 | 40 | 60 | 300 | 1682 | 1. 8 |
CJX2-40 | 40 | 80 | 800 | 1058 | 1. 1 |
CJ10-60 | 60 | 60 | 300 | 4169 | 4. 45 |
CJX2-65 | 65 | 60 | 800 | 1058 | 1. 1 |
CJ10-100 | 100 | 60 | 300 | 5809 | 6. 27 |
CJX2-95 | 95 | 60 | 800 | 1446 | 1. 4 |
