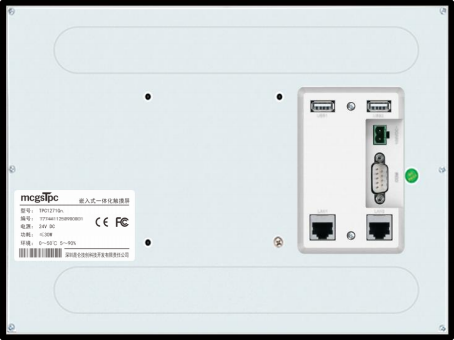

MCGS TPC1271Gn Panel frontal HMI industrial de 12,1" con pantalla táctil, 24 V CC, doble Ethernet, RS485/RS232, protección IP65 y software McgsPro.

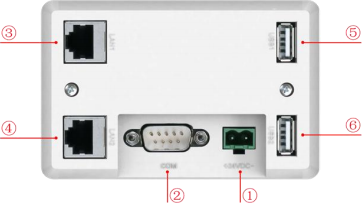

El MCGS TPC1271Gn es un modelo de gama alta de 12,1 pulgadas. Pantalla táctil HMI industrial integrada De Kunlun Tech, diseñado para la operación y monitorización de sistemas de automatización industrial. Equipado con procesador Cortex-A53 de cuatro núcleos a 1 GHz, 1 GB de RAM + 8 GB de almacenamiento flash, pantalla LCD TFT de 1024 × 768 con brillo de 300 cd/m² y táctil resistivo de cuatro hilos. Cuenta con dos puertos Ethernet adaptativos de 10/100M, dos puertos USB Host, interfaces de comunicación serial RS232/RS485 aisladas, compatibles con PLC, VFD, sensores y otros dispositivos de campo. El panel frontal alcanza el grado de protección IP65, carcasa de aleación de aluminio, y funciona de forma estable dentro de un rango de temperatura de trabajo de 0 a 50 °C. Compatible con el software de configuración McgsPro, admite curvas en tiempo real, datos históricos, registro de alarmas y gestión de fórmulas. Certificado CE y FCC, ampliamente utilizado en compresores, maquinaria de embalaje, tratamiento de agua y proyectos de automatización de fabricación. Alimentado por una fuente de alimentación de 24 V CC.

Dimensiones del producto

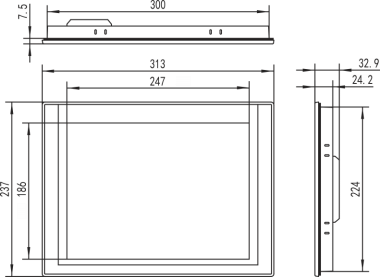

Dimensiones externas

Método de instalación

Tamaño de apertura

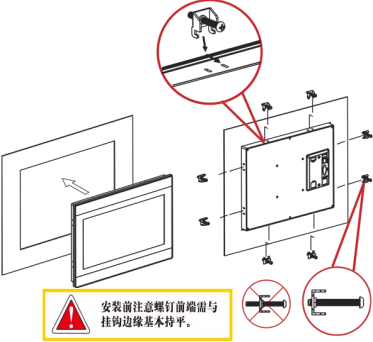

Instalación de ganchos

Ángulo de instalación

1.5.1 Batería de repuesto

Ubicación de la batería: En la placa de circuito impreso dentro del producto TPC.

Especificaciones de la batería: batería de litio CR2032 de 3 V

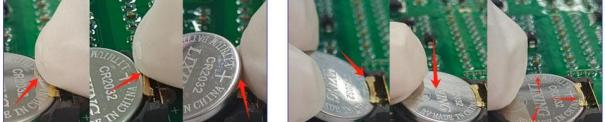

Desmontaje de la batería: Retire la cinta adhesiva que sujeta la batería; presione suavemente el terminal positivo para desconectar la batería y esta saldrá automáticamente.

Instalación de la batería: Primero, inserte la batería en el clip del terminal positivo; luego, presione suavemente el otro extremo contra el clip de plástico. Compruebe que tanto los clips de plástico como el clip metálico del terminal positivo estén bien sujetos.

Durante la instalación, tenga cuidado de evitar un cortocircuito entre los terminales positivo y negativo de la batería.

                                                                            Retire la batería Instale la batería

1.5.2 Calibración táctil

Ingrese TPC En la interfaz de configuración del sistema, mantenga presionado un área en blanco. 3 El proceso de calibración táctil comenzará en segundos.

Calibración TPC: Use un lápiz óptico o un dedo para presionar suavemente el punto central del cursor en forma de cruz. Cuando el cursor se mueva al siguiente punto, levántelo. Repita esta acción hasta que aparezca el mensaje "Se han medido los nuevos ajustes de calibración". Haga clic en el botón "Confirmar calibración" para guardar y salir del programa de calibración.

Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.

1.5.3 Película a prueba de tres capas

La aplicación de una película protectora contra la humedad, el polvo y la corrosión al TPC previene eficazmente la erosión causada por el polvo, la contaminación por aceite y otros contaminantes generados durante la producción. Por lo tanto, si es necesario, esta película protectora puede utilizarse para salvaguardar el TPC. Este artículo utiliza el modelo 1271Gn como ejemplo; el proceso de aplicación de la película es similar para otros modelos de TPC.

Herramientas necesarias: película protectora con clasificación IP compatible con TPC (disponible a través de proveedores de pantallas), paño antipolvo, limpiador antiestático ecológico y rodillo.

l pasos de operación:

1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.

2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.

3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.

4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.

Asuntos que requieren atención:

1) Antes de aplicar la película protectora IP67/3A, debe retirar la película protectora de PET suministrada de fábrica.

2) La película de triple capa es un consumible; si observa que los bordes se levantan o se abultan, deberá volver a aplicar una película nueva.

3) Al reemplazar la película impermeable, levántela desde la esquina inferior derecha del panel frontal; tenga cuidado de no rayar la película adhesiva de sellado.

2 Descarga del proyecto

Paso 1: Utilice la fuente de alimentación de 24 V CC TPC Después de encender y arrancar, aparecerá una barra de progreso "Iniciando" en la pantalla. En este punto, haga clic en... TPC①, se le llevará a la interfaz de configuración de arranque. Si no realiza ninguna acción, se le llevará automáticamente a la interfaz de ejecución del proyecto.

Paso 2: Haga clic en el botón Configuración de parámetros del sistema ②. Ingrese a la interfaz de configuración del sistema TPC.

Paso 3: Seleccione la pestaña Configuración de red ③ y configure... Dirección IP de TPC 4, la dirección IP predeterminada de TPC es 200.200.200.190.

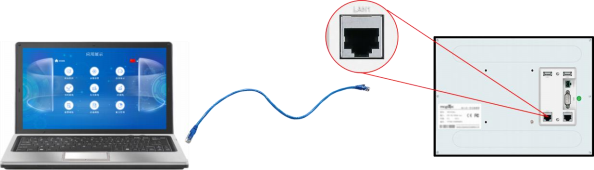

Paso 4: Conecte el ordenador y... TPC, y la IP del ordenador Con la IP del puerto LAN del TPC conectado Configúrelos en el mismo segmento de red.

Paso 5: Use MCGS Pro Open TPC Project, haga clic para descargar el proyecto ⑤, abra la página de propiedades de configuración de descarga y seleccione "Online" como modo de ejecución. Seleccione el método de conexión "TCP/IP" "Network"⑦ Ingrese el nombre de la máquina de destino TPC de la dirección IP ⑧, haga clic en "Download Project" (⑨). Después de que la descarga sea exitosa, haga clic en "Start & Run" (⑩) o... TPC El botón "Enter Runtime Environment" en la interfaz ejecuta el proyecto del lado de la pantalla.
