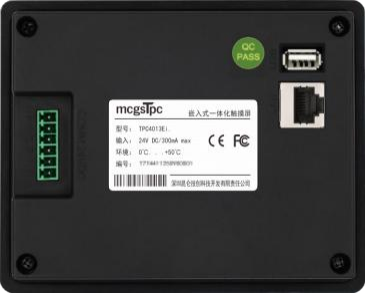

Pantalla táctil HMI industrial compacta integrada MCGS TPC4013Ei de 4,3".

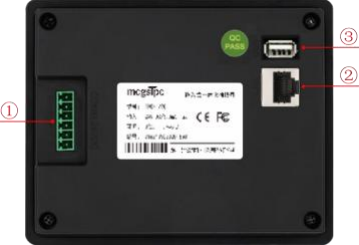

MCGS TPC4013Ei es rentable Serie E de 4,3 pulgadas Pantalla táctil HMI industrial integrada fDe Kunlun Tech. Equipado con CPU multinúcleo Cortex-A7 de 800 MHz, pantalla TFT-LCD de 480 × 272 con brillo de 300 cd/m². Incluye interfaz serial RS232/RS485, un puerto Ethernet adaptativo de 10/100 Mbps y un puerto USB Host para comunicación con PLC, VFD e instrumentos de campo. El panel frontal con clasificación IP65 proporciona resistencia al polvo y al agua para entornos de taller. Carcasa de plástico de ingeniería negro, alimentado por 24 V CC, funciona de forma estable entre 0 y 45 °C. Compatible con el software de configuración McgsPro, con certificación CE y FCC. Tamaño compacto ideal para maquinaria pequeña, equipos de bombeo y proyectos de automatización industrial con presupuestos ajustados.

Dimensiones del producto

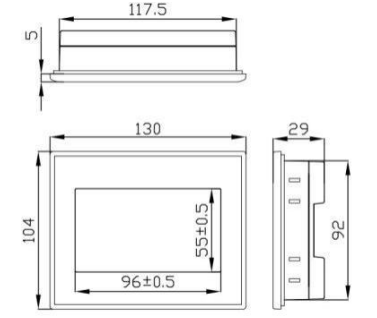

Dimensiones externas

Tamaño de apertura

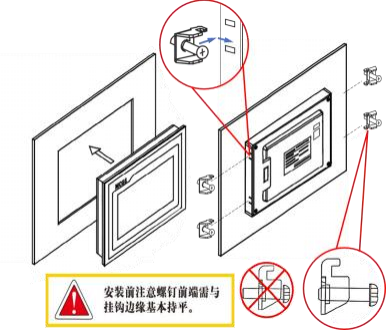

Método de instalación

Instalación de ganchos

Ángulo de instalación

1.5.1 Batería de repuesto

Ubicación de la batería: TPC En la placa de circuito impreso dentro del producto.

Especificaciones de la batería: batería de litio CR2032 de 3 V

Para extraer la batería: retire el adhesivo que hay sobre la batería, mueva con cuidado el terminal positivo hacia la posición de la batería y esta saldrá automáticamente.

Instalación de la batería: Primero, coloque la batería en el clip del terminal positivo y, a continuación, presione suavemente el otro extremo debajo del clip de plástico. Compruebe que tanto los clips de plástico como el clip metálico del terminal positivo estén correctamente insertados.

Durante la instalación, evite cortocircuitar los terminales positivo y negativo de la batería. Para la pantalla IoT, primero debe retirar la placa de expansión 4G. Asegúrese de que los orificios de la placa de expansión estén alineados.

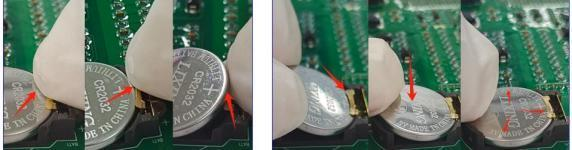

Retire la batería Instale la batería

1.5.2 Calibración táctil

Ingrese TPC En la interfaz de configuración del sistema, mantenga presionado un área en blanco. 3 El proceso de calibración táctil comenzará en segundos.

Calibración TPC: Use un lápiz óptico o un dedo para presionar suavemente el punto central del cursor en forma de cruz. Cuando el cursor se mueva al siguiente punto, levántelo. Repita esta acción hasta que aparezca el mensaje "Se han medido los nuevos ajustes de calibración". Haga clic en el botón "Confirmar calibración" para guardar y salir del programa de calibración.

Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.

1.5.3 Película a prueba de tres capas

Aplicar una película protectora a TPC puede prevenir eficazmente que el polvo, el aceite y otros contaminantes generados durante la producción afecten la piel. TPC es susceptible a la corrosión, por lo tanto, si es necesario, se puede utilizar una membrana protectora para proteger TPC. Para protegerlo. Este artículo toma... 1271Gn Usaremos esto como ejemplo para la explicación; otros modelos se discutirán más adelante. TPC Los pasos para aplicar el protector de pantalla son similares.

Herramientas necesarias: El TPC incluye una película de triple protección (disponible para su compra en proveedores de pantallas), un paño antipolvo, un agente de limpieza antiestático y ecológico, y un rodillo.

Pasos de operación:

1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.

2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.

3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.

4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.

Precauciones:

1) La película protectora instalada de fábrica debe retirarse antes de aplicar la película de triple protección. Película protectora de PET

2) La película de triple capa es un consumible. Si los bordes se despegan o se abultan, es necesario aplicar una nueva película.

3) Al volver a colocar la película protectora, haga palanca desde la esquina inferior derecha del panel frontal, con cuidado de no rayar la película de sellado.

2 Descarga del proyecto

Paso 1: Utilice la fuente de alimentación de 24 V CC TPC Después de encender y arrancar, aparecerá una barra de progreso "Iniciando" en la pantalla. En este punto, haga clic en... TPC①, se le llevará a la interfaz de configuración de arranque. Si no realiza ninguna acción, se le llevará automáticamente a la interfaz de ejecución del proyecto.

Paso 2: Haga clic en el botón Configuración de parámetros del sistema ②. Ingrese a la interfaz de configuración del sistema TPC.

Paso 3: Seleccione la pestaña Configuración de red ③ y configure... Dirección IP de TPC 4, la dirección IP predeterminada de TPC es 200.200.200.190.

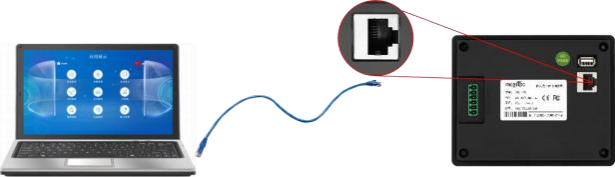

Paso 4: Conecte el ordenador y... TPC, y la IP del ordenador Con la IP del puerto LAN del TPC conectado Configúrelos en el mismo segmento de red.

Paso 5: Use MCGS Pro Open TPC Project, haga clic para descargar el proyecto ⑤, abra la página de propiedades de configuración de descarga y seleccione "Online" como modo de ejecución. Seleccione el método de conexión "TCP/IP" "Network"⑦ Ingrese el nombre de la máquina de destino TPC de la dirección IP ⑧, haga clic en "Download Project" (⑨). Después de que la descarga sea exitosa, haga clic en "Start & Run" (⑩) o... TPC El botón "Enter Runtime Environment" en la interfaz ejecuta el proyecto del lado de la pantalla.
