El TPC7032Kw es una pantalla táctil integrada de gama media-alta de la serie K de MCGS, especialmente diseñada para la automatización industrial. Integra visualización, control táctil y comunicación multiprotocolo en una sola unidad. Permite la interacción de datos con diversos controladores industriales sin necesidad de módulos adaptadores adicionales. Admite funciones como monitorización de estado, configuración de parámetros, visualización de curvas en tiempo real e históricas, comprobación del registro de alarmas, registro de datos y gestión de recetas, lo que lo hace ideal para compresores de aire y otros sistemas de control mecánico.
Número de artículo :
TPC7032KwPedido (cantidad mínima de pedido) :
50Pago :
Paypal\TT\Western UnionOrigen del producto :
Guangdong, ChinaPeso :

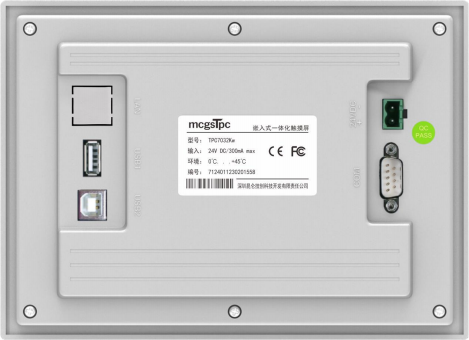

1KGEl TPC7032Kw es un dispositivo de 7 pulgadas. Pantalla táctil HMI industrial integrada de MCGS Kunlun Tongtai. Adopta un procesador multinúcleo Cortex-A7 de 800 MHz con 800×480 Pantalla TFT Panel táctil resistivo de 4 hilos con protección IP65 en el panel frontal. Equipado con puertos serie multicanal RS232/RS485/RS422 e interfaces USB Host/Slave, funciona con el software de configuración MCGSPro y admite comunicación Modbus RTU para conectarse con inversores, PLC, controladores de compresores de aire y otros dispositivos industriales. Alimentado por 24 V CC, con un rango de temperatura de funcionamiento de 0 °C a 45 °C, se utiliza ampliamente en compresores de aire, maquinaria automatizada y sistemas de control de líneas de producción.
Especificaciones del producto
Clasificación | Artículo | TPC7032Kw |
producto características | LCD | Pantalla TFT de 7" |
tipo retroiluminación | CONDUJO | |
Color de la pantalla | 262K | |
Resolución | 800×480 | |
Brillo de la pantalla | 250 cd/㎡ | |
Pantalla táctil | Resistivo de 4 hilos | |
Voltaje de entrada | 24±20% V CC | |
Potencia nominal | 5W | |
Procesador | Procesador multinúcleo Cortex-A7 de 800 MHz | |
Memoria | 128 MB | |
almacenamiento del sistema | 128 MB | |
espacio en disco | 128 MB | |
reloj de hardware | Incorporado | |
configuración software | McgsPro 3.3.6.6354 SP1.3 y versiones posteriores | |
externo interfaz | interfaz serie | Método 1: COM1(232) COM2(485) COM3(485) COM4(485) Método 2: COM1 (232), COM4 (485), COM9 (422) |
Interfaz USB | 1×Anfitrión, 1×Esclavo | |
medio ambiente condiciones l | Operante Temperatura | 0℃~45℃ |
Humedad de funcionamiento | 5%～90% (sin condensación) | |
Almacenamiento temperatura | -10℃~60℃ | |
Humedad de almacenamiento | 5%～90% (sin condensación) | |
Producto Especificaciones | materiales de vivienda | plásticos de ingeniería |
Color de la concha | Blanco industrial | |
exterior dimensiones | 203 mm × 149 mm | |
aberturas de armarios | 192 mm × 138 mm | |
Tamaño de la pantalla | 155 mm × 88 mm | |
Proceso de dar un título | producto proceso de dar un título | Cumple con los estándares de certificación CE/FCC. |
clase de protección | IP65 (panel frontal) | |
compatibilidad electromagnética | terciario industrial |
Descripción de la interfaz
① | Fuente de electricidad |
|
| - | 1 | 0V | ||
+ | 2 | 24 V CC | ||||||
② |
Puerto serie |
|
COM1 | 2 | RS232 RXD | |||
3 | Transmisión RS232 | |||||||
5 | GND | |||||||
COM2 | 7 | RS485+ | ||||||
8 | RS485- | |||||||
COM3 | 4 | RS485+ | ||||||
9 | RS485- | |||||||
| 1 | RS232 RXD | ||||||
COM4 | 6 | Transmisión RS232 | ||||||
| 5 | GND | ||||||
COM9 | 7 | RXD+ | ||||||
8 | RXD- | |||||||
4 | TXD+ | |||||||
9 | TXD- | |||||||
Nota: Los puertos COM9, COM2 y COM3 no se pueden utilizar simultáneamente. | ||||||||
③ | Puerto principal USB1 | USB 2.0 admite la actualización del entorno operativo de la pantalla táctil, proyectos, sistemas y funciones de importación y exportación de datos a través de un disco U, y es mutuamente excluyente con el puerto esclavo. | ||||||
④ | Puerto esclavo USB2 | Puerto USB macho (tipo B), permite cargar o descargar proyectos, mutuamente excluyente con el puerto principal. | ||||||
Instalación del producto
Dimensiones del producto
Dimensiones externas
Tamaño de apertura
Método de instalación
Instalación de ganchos
Ángulo de instalación
Introducción del producto
1.5.1 Batería de repuesto
Ubicación de la batería: TPC en el
placa de circuito dentro del producto
Especificaciones de la batería: CR2032 3V
batería de litio
Tenga cuidado de evitar un cortocircuito entre los terminales positivo y negativo de la batería durante la instalación.
Retire la batería Instale la batería
1.5.2 Calibración táctil
Ingrese TPC En la interfaz de configuración del sistema, mantenga presionado un área en blanco. 3 El proceso de calibración táctil comenzará en segundos.
Calibración TPC: Use un lápiz óptico o un dedo para presionar suavemente el punto central del cursor en forma de cruz. Cuando el cursor se mueva al siguiente punto, levántelo. Repita esta acción hasta que aparezca el mensaje "Se han medido los nuevos ajustes de calibración". Haga clic en el botón "Confirmar calibración" para guardar y salir del programa de calibración.
Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.
1.5.3 Película a prueba de tres capas
Aplicar una película protectora a TPC puede prevenir eficazmente que el polvo, el aceite y otros contaminantes generados durante la producción afecten la piel. TPC es susceptible a la corrosión, por lo tanto, si es necesario, se puede utilizar una membrana protectora para proteger TPC. Para protegerlo. Este artículo toma... 1271Gn Usaremos esto como ejemplo para la explicación; otros modelos se discutirán más adelante. TPC Los pasos para aplicar el protector de pantalla son similares.
Herramientas necesarias: El TPC incluye una película de triple protección (disponible para su compra en proveedores de pantallas), un paño antipolvo, un agente de limpieza antiestático y ecológico, y un rodillo.
Pasos de operación:
1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.
2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.
3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.
4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.
Precauciones:
1) La película protectora instalada de fábrica debe retirarse antes de aplicar la película de triple protección. Película protectora de PET
2) La película de triple capa es un consumible. Si los bordes se despegan o se abultan, es necesario aplicar una nueva película.
3) Al volver a colocar la película protectora, haga palanca desde la esquina inferior derecha del panel frontal, con cuidado de no rayar la película de sellado.
2 Descarga del proyecto

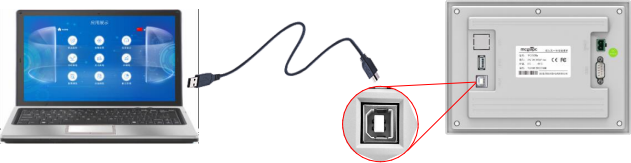

Paso 1: Conecte el ordenador y el puerto esclavo de la pantalla mediante un cable USB.

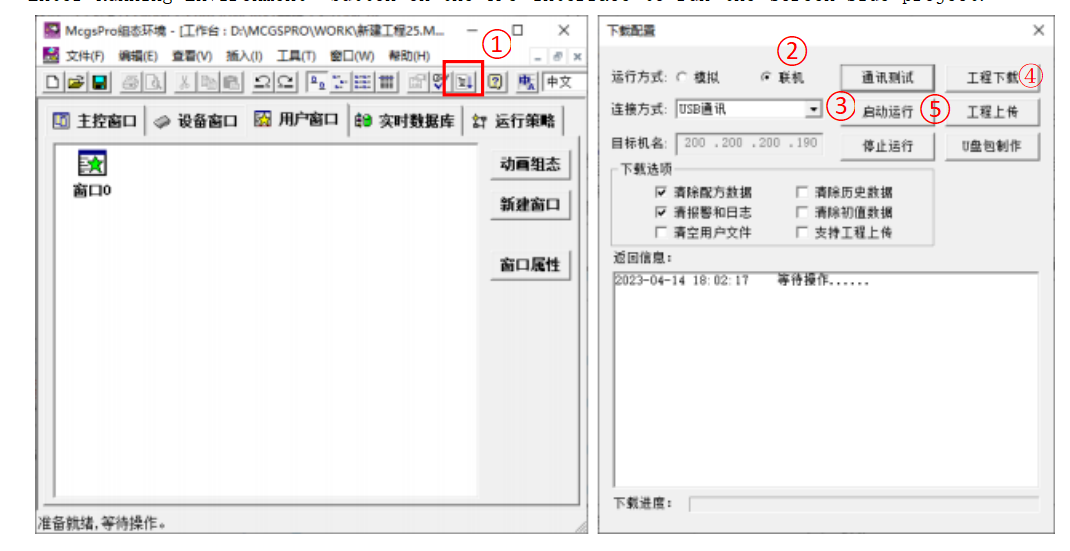

Paso 2: Use McgsPro para abrir el proyecto TPC, haga clic en Descargar proyecto ①, abra la página de propiedades de configuración de descarga y seleccione el modo de ejecución "En línea".
② seleccione el método de conexión "Comunicación USB" ③, haga clic en Descarga del proyecto ④. Después de esperar el aviso de que la descarga del proyecto se ha realizado correctamente, haga clic en Iniciar ejecución ⑤ o en el botón "Entrar en el entorno de ejecución" en la interfaz TPC para ejecutar el proyecto en pantalla.
