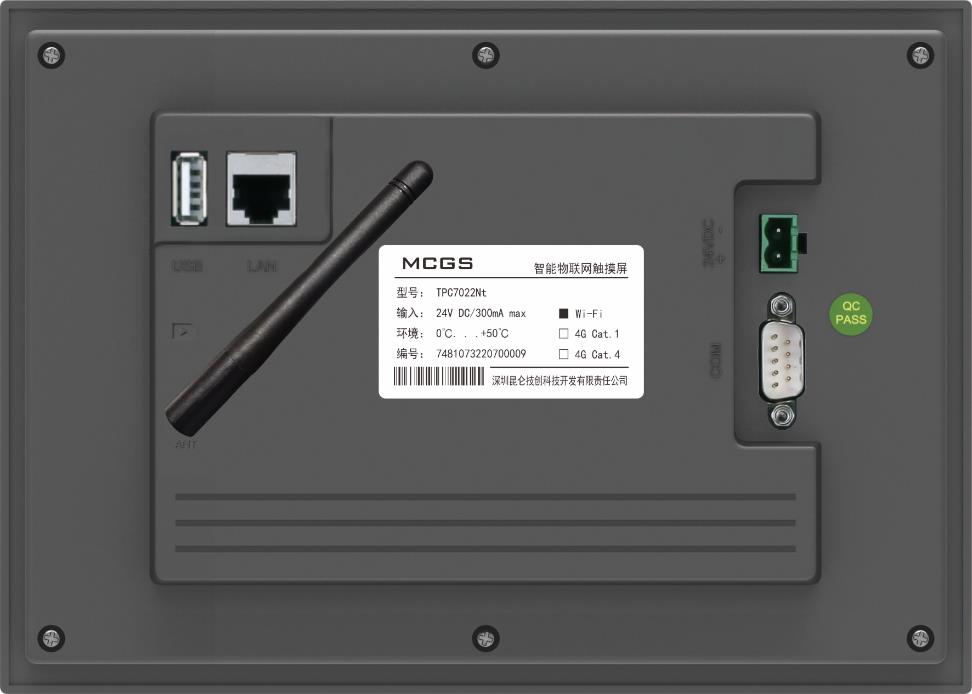

MCGS TPC7031Nt Interfaz hombre-máquina industrial con pantalla táctil IoT de 7 pulgadas, compatible con WiFi y 4G, resolución de 1024 × 600, protección IP65, panel frontal, operación y mantenimiento remotos.

La interfaz HMI de IoT industrial MCGS TPC7031Nt incluye las siguientes características: Pantalla LCD TFT de 7 pulgadas Resolución de 1024 × 600, 262 000 colores de pantalla, brillo de 350 cd por metro cuadrado y pantalla táctil resistiva de cuatro hilos alimentada por una CPU Cortex-A53 de cuatro núcleos a 1 GHz con 256 MB de memoria interna y 512 MB de almacenamiento del sistema, la potencia nominal alcanza los 7 W con módulo de aislamiento de potencia incorporado, está equipada con ricas interfaces de comunicación que incluyen 10 puertos Ethernet adaptativos de 100 Mbps, puertos serie múltiples RS232 RS485 RS422 aislados y puerto USB Host que admite descarga de ingeniería, actualización de firmware e importación y exportación de datos, esta pantalla táctil admite WiFi o red celular 4G seleccionable para realizar operación y mantenimiento remotos a través de la plataforma en la nube mcgsIoT, su panel frontal cumple con el grado de protección IP65, posee certificaciones CE y FCC y satisface los requisitos EMC de grado industrial 3, el voltaje de entrada de trabajo es de 24 V CC más o menos 20 por ciento, el rango de temperatura de trabajo es de 0 ℃ a 45 ℃, la carcasa de plástico gris mate, las dimensiones externas son El tamaño del recorte de montaje del gabinete de 226 × 163 mm es de 215 × 152 mm, requiere el software de configuración McgsPro V3.3.6.6354 SP1.3 o superior y se adapta a varios escenarios de automatización, incluido el ensamblaje de gabinetes de control personalizados, la renovación de equipos mecánicos, los sistemas HVAC, de energía y farmacéuticos.

• Nota: La expansión inalámbrica solo admite la opción de elegir entre Wi-Fi y 4G.

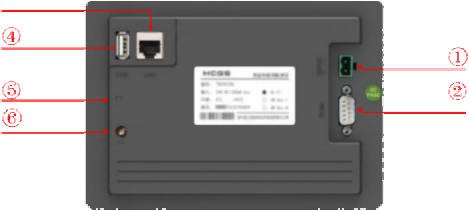

①	Fuente de electricidad			-	1	0V
				+	2	24 V CC
②	Puerto serie			COM1	2	RS232 RXD
					3	Transmisión RS232
					5	GND
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				COM9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				Nota: Los puertos COM9, COM2 y COM3 no se pueden utilizar simultáneamente.
③	orificio de antena	Gire en el sentido de las agujas del reloj.			Gire en sentido contrario a las agujas del reloj.
	Ranura para tarjeta SIM (solo pantalla 4G)	Insertar la interfaz HMI con la parte posterior hacia arriba. Tarjeta SIM.			Pulsa para que aparezca
④	Puerto de red	Puerto Ethernet adaptativo de 10M/100M, capaz de cargar o descargar proyectos y actualizar el entorno operativo (el entorno operativo de la pantalla requiere Pro 3.3.2 o superior), y también puede comunicarse con otros dispositivos.
⑤	Puerto principal USB	USB 2.0, admite a través de U El disco actualiza el entorno operativo de la pantalla táctil, proyectos, sistema y proporciona funciones como importación y exportación de datos.

Dimensiones del producto

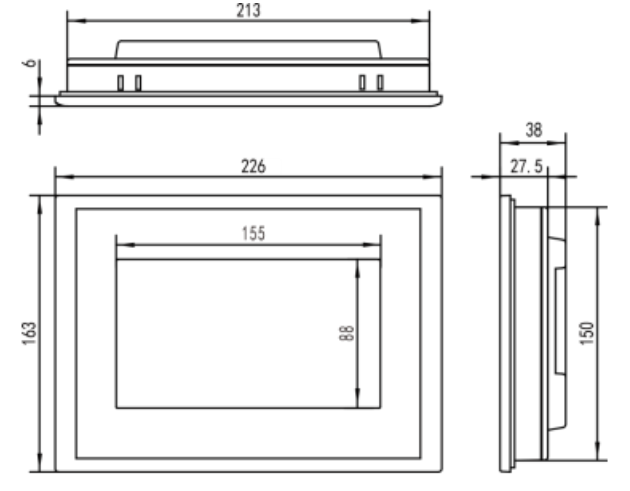

Dimensiones externas

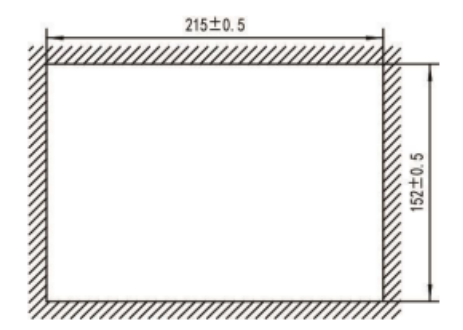

Tamaño de apertura

Método de instalación

Instalación de ganchos

Ángulo de instalación

1.5.1 Batería de repuesto

Ubicación de la batería: TPC En la placa de circuito impreso dentro del producto.

Especificaciones de la batería: baterías de litio CR1220 de 3 V

Para extraer la batería: retire el adhesivo que hay sobre la batería, mueva con cuidado el terminal positivo hacia la posición de la batería y esta saldrá automáticamente.

Instalación de la batería: Primero, coloque la batería en el clip del terminal positivo y, a continuación, presione suavemente el otro extremo debajo del clip de plástico. Compruebe que tanto los clips de plástico como el clip metálico del terminal positivo estén correctamente insertados.

Durante la instalación, evite cortocircuitar los terminales positivo y negativo de la batería. Para la pantalla IoT, primero debe retirar la placa de expansión 4G. Asegúrese de que los orificios de la placa de expansión estén alineados.

Retire la batería Instale la batería

1.5.2 Calibración táctil

Ingrese TPC En la interfaz de configuración del sistema, mantenga presionado un área en blanco. 3 El proceso de calibración táctil comenzará en segundos.

Calibración TPC: Use un lápiz óptico o un dedo para presionar suavemente el punto central del cursor en forma de cruz. Cuando el cursor se mueva al siguiente punto, levántelo. Repita esta acción hasta que aparezca el mensaje "Se han medido los nuevos ajustes de calibración". Haga clic en el botón "Confirmar calibración" para guardar y salir del programa de calibración.

Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.

1.5.3 Película a prueba de tres capas

Aplicar una película protectora a TPC puede prevenir eficazmente que el polvo, el aceite y otros contaminantes generados durante la producción afecten la piel. TPC es susceptible a la corrosión, por lo tanto, si es necesario, se puede utilizar una membrana protectora para proteger TPC. Para protegerlo. Este artículo toma... 1271Gn Usaremos esto como ejemplo para la explicación; otros modelos se discutirán más adelante. TPC Los pasos para aplicar el protector de pantalla son similares.

Herramientas necesarias: El TPC incluye una película de triple protección (disponible para su compra en proveedores de pantallas), un paño antipolvo, un agente de limpieza antiestático y ecológico, y un rodillo.

Pasos de operación:

1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.

2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.

3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.

4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.

Precauciones:

1) La película protectora instalada de fábrica debe retirarse antes de aplicar la película de triple protección. Película protectora de PET

2) La película de triple capa es un consumible. Si los bordes se despegan o se abultan, es necesario aplicar una nueva película.

3) Al volver a colocar la película protectora, haga palanca desde la esquina inferior derecha del panel frontal, con cuidado de no rayar la película de sellado.

2 Descarga del proyecto

Paso 1: Utilice la fuente de alimentación de 24 V CC TPC Después de encender y arrancar, aparecerá una barra de progreso "Iniciando" en la pantalla. En este punto, haga clic en... TPC①, se le llevará a la interfaz de configuración de arranque. Si no realiza ninguna acción, se le llevará automáticamente a la interfaz de ejecución del proyecto.

Paso 2: Haga clic en el botón Configuración de parámetros del sistema ②. Ingrese a la interfaz de configuración del sistema TPC.

Paso 3: Seleccione la pestaña Configuración de red ③ y configure... Dirección IP de TPC 4, la dirección IP predeterminada de TPC es 200.200.200.190.

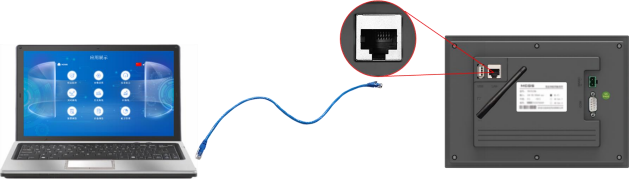

Paso 4: Conecte el ordenador y... TPC, y la IP del ordenador Con la IP del puerto LAN del TPC conectado Configúrelos en el mismo segmento de red.

Paso 5: Use MCGS Pro Open TPC Project, haga clic para descargar el proyecto ⑤, abra la página de propiedades de configuración de descarga y seleccione "Online" como modo de ejecución. Seleccione el método de conexión "TCP/IP" "Network"⑦ Ingrese el nombre de la máquina de destino TPC de la dirección IP ⑧, haga clic en "Download Project" (⑨). Después de que la descarga sea exitosa, haga clic en "Start & Run" (⑩) o... TPC El botón "Enter Runtime Environment" en la interfaz ejecuta el proyecto del lado de la pantalla.
