El PLC de la serie ZX300, con E/S locales de alta velocidad que permiten la salida de pulsos y un control de movimiento sencillo gracias a ZxWorks, Modbus RTU, miniaturización, E/S ampliables y almacenamiento de 64 KB, ofrece salida de pulsos y un control de movimiento sencillo.
Número de artículo :
ZX300Pedido (cantidad mínima de pedido) :
1Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaPlazo de entrega :
18-30 daysPeso :
1 kgEl PLC de la serie ZX300 es un sistema PLC compacto desarrollado por ZhongChen Technology para satisfacer las demandas del mercado. Está diseñado para ser compatible con la serie Mitsubishi FX e incorpora nuestro sistema de programación ZxWorks, de desarrollo propio, que admite diagramas de escalera y programación de instrucciones de pulso. Este sistema se utiliza principalmente para el control lógico general y puede integrarse con nuestros convertidores de frecuencia y servomotores de pulso para lograr un control lógico eficaz, así como para el control de movimiento simple. Admite el modo de comunicación Modbus RTU y puede conectarse a sensores, convertidores de frecuencia y otros dispositivos esclavos mediante el protocolo Modbus, permitiendo la interacción de datos con la interfaz hombre-máquina (HMI).
Características del producto
• Se puede utilizar E/S local de alta velocidad para lograr una salida de pulsos y un control de movimiento simple y completo.
• Entorno de programación propio ZxWorks, fácil de usar y con programación práctica.
• Admite la comunicación Modbus RTU, que permite conectar diferentes dispositivos esclavos para interactuar con la interfaz hombre-máquina (HMI).
• Miniaturizado, ligero, compatible con el software de programación de Mitsubishi, permite una transferencia de programas sin problemas.
• La E/S local se puede ampliar de diferentes maneras, que son sencillas, flexibles y ocupan menos espacio.
· Unidad de almacenamiento de programas de 64K, para satisfacer la mayoría de los controles lógicos.
Rendimiento flexible e integral
La unidad principal admite hasta cuatro salidas de pulsos de alta velocidad, tres entradas de contador de alta velocidad monofásicas o dos entradas de contador de alta velocidad de fase AB.
Conjunto de instrucciones completo
64 KB de memoria de programa y 4 KB de datos de retención de apagado satisfacen las necesidades de la mayoría de las aplicaciones de control lógico.
Puerto de comunicación RS232: Admite la comunicación maestro-esclavo Modbus RTU; admite la descarga y monitorización de programas de usuario.
Puerto de comunicación RS485: Admite comunicación maestro-esclavo Modbus RTU.
Puerto de comunicación USB: Admite el puerto Tipo C para la descarga y monitorización de programas.
Plataforma de programación práctica
ZxWorks, nuestro entorno de programación propietario, es fácil de usar y práctico para programar.
Compatible con el software de programación de Mitsubishi para una transferencia de programas sin problemas.

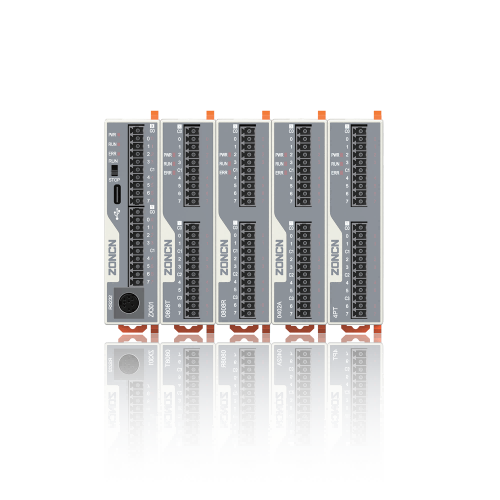

Módulos de expansión flexibles
Admite módulos de expansión de las series X10 y E10.
Admite hasta 12 módulos de expansión de la serie X10 y un módulo de expansión de la serie E10 (el módulo de la serie E10 debe conectarse al primer módulo de la derecha).
Especificaciones técnicas
Mmodelo | ZX 301-0806T | ZX 301-0808T | ZX 301-0806R | ZX 301-0808F |
Imágenes del producto |
|
|
|
|
Potencia de entrada | Alimentación CC 24 V ± 10 %, máximo 4 A, típico 2,4 A. Admite protección contra cortocircuitos y polaridad inversa; no requiere SAI externo. | |||
Capacidad de datos/almacenamiento | Capacidad de programa de 64k y capacidad de retención de datos de 4k en caso de apagado. | |||
Velocidad de procesamiento de instrucciones | 0,065 µs | |||
Conteo de alta velocidad | Conteo de alta velocidad de 3 canales de terminación simple (100K) o conteo de alta velocidad de 2 canales de fase AB (100K) | |||
Entrada y salida | 8 entradas y 6 salidas (entrada y salida de alta velocidad) | 8 entradas y 8 salidas (entrada y salida de alta velocidad) | 8 entradas y 6 relés Salida ( entrada de alta velocidad) | 8 entradas y 8 relés Salida ( entrada de alta velocidad) |
Salida de pulsos | 2 salidas de alta velocidad (100K) | Salida de relé | Salida de alta velocidad de 4 vías (100K) | |
Modo de ejecución del programa | Escaneo, análisis y ejecución de bucles | |||
retención de apagado | 1S | |||
Especificaciones de comunicación | 1 RS 232; 1 RS 485 | |||
EJECUTAR/PARAR | Se puede realizar la operación/parada del PLC. | |||
Comunicación Modbus | Admite la comunicación Modbus RTU | |||
Comunicación USB | La interfaz Tipo-C se puede utilizar para la descarga de programas, la monitorización, la depuración y la actualización del firmware. | |||
Módulos de extensión | Serie E10 (conectada directamente al host, hasta 1) Serie X10 (conectada a un ordenador anfitrión, hasta 12) | |||
Software de programación | Zx Works, compatible con Gx Works 2 | |||
Rendimiento y escalabilidad:

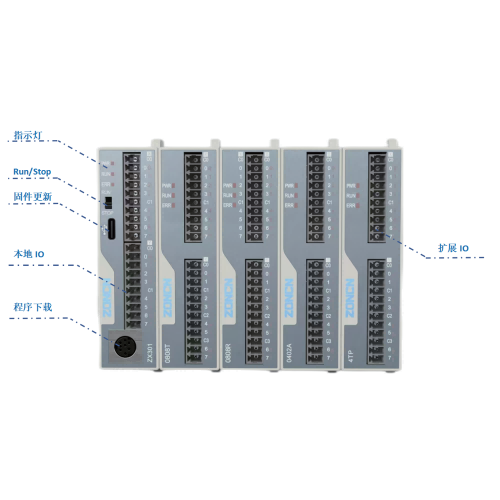

El PLC de la serie ZX300 admite dos modos de expansión: los módulos de expansión X10 y E10. Ambos módulos tienen la misma configuración, pero el módulo X10 se expande mediante comunicación y admite hasta cuatro módulos de expansión, mientras que la serie E10 se conecta directamente al host y admite hasta un módulo de expansión. La serie ZX300 se puede expandir con hasta 1 módulo de la serie E10 y 4 módulos de la serie X10.
Tipo de conexión directa del host
Modelo | E10-0808T | E10-0808R |
Imágenes del producto |
|
|
Descripción de la interfaz | DI de 8 canales y DO de 8 canales / Salida de drenaje abierto NPN | DI de 8 vías y relé de 8 vías / 4 grupos |
Descripción del parámetro | Método de aislamiento: aislamiento mediante optoacoplador Tensión nominal: 24 V CC ± 20% Consumo de corriente: punto único máximo 0,3 A | Método de aislamiento: aislamiento mediante optoacoplador / aislamiento mediante relé Tensión nominal: 24 V CC ± 20% Consumo de corriente: punto único máximo 5A |
Tipo de expansión de autobús

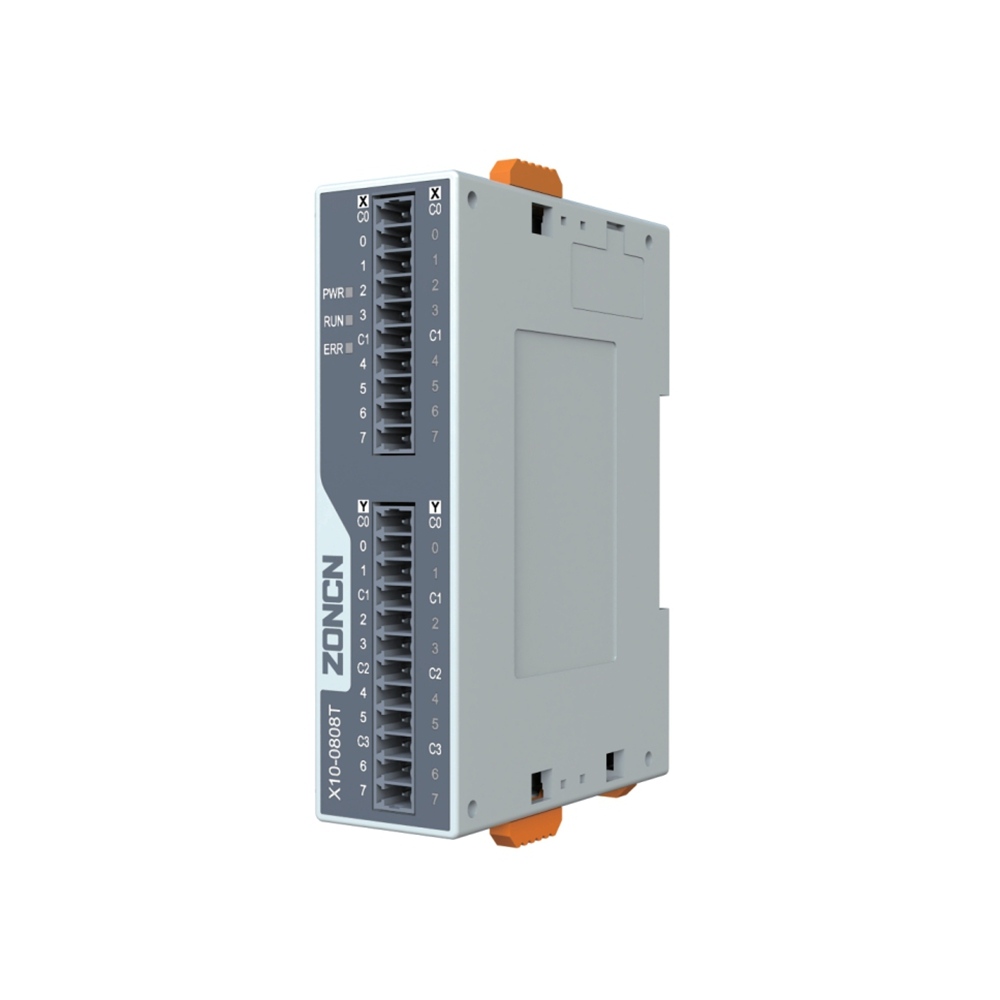

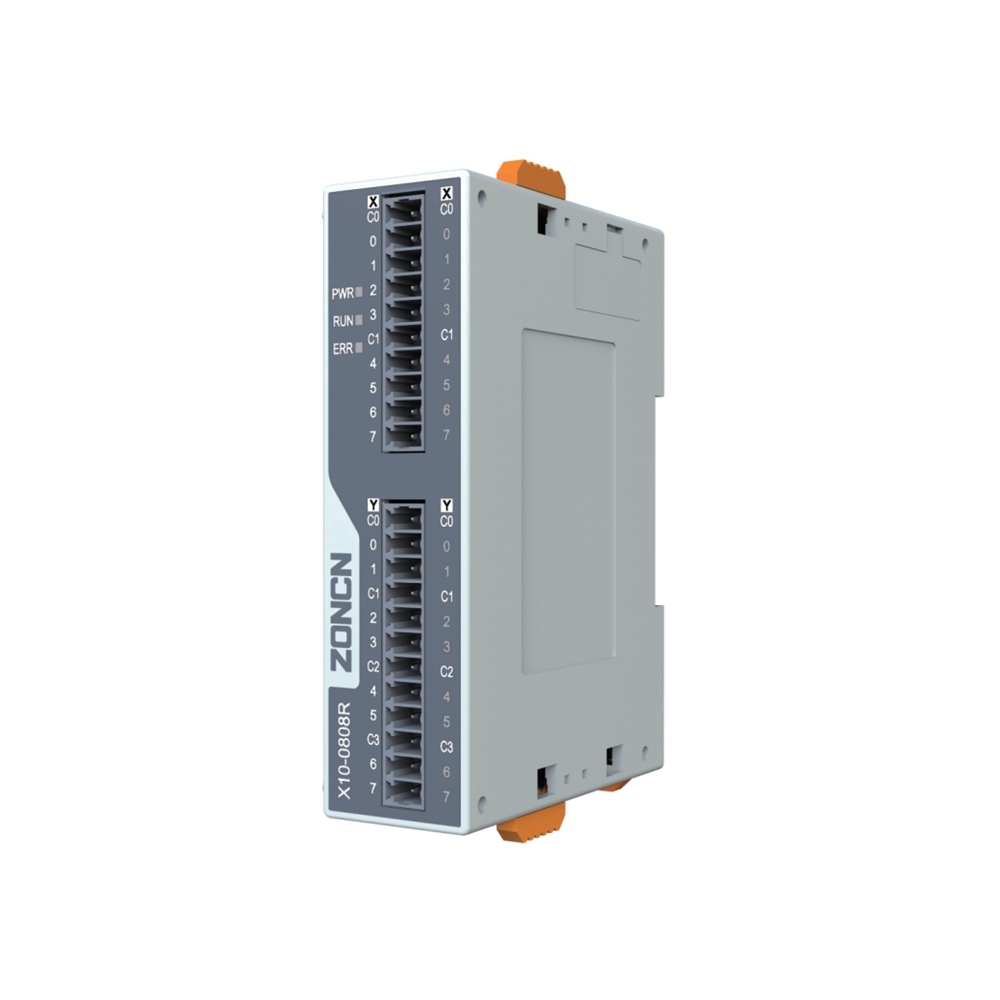

Mmodelo | X10-0808T | X10-0808R | X10-0402A | X10-4 PT | X10-4 TC |
Imágenes del producto |
|
|
|
|
|
Descripción de la interfaz | Salida DI de 8 canales y salida DO/NPN de drenaje abierto de 8 canales. | 8 canales DI y 8 canales de relés / 4 grupos | AO de 2 vías, IA de 4 vías |
Adquisición de resistencia térmica de 4 canales/2 hilos |
Adquisición de termopar de 4 canales/2 hilos |
Descripción del parámetro | Método de aislamiento: aislamiento mediante optoacoplador Voltaje de la frente: 24 V CC ± 20% Consumo de corriente: punto único máximo 0,3 A | Método de aislamiento: Aislamiento mediante optoacoplador/relé Tensión nominal: 24 V CC ± 20% Consumo de corriente: Punto único grande de 5 A | Entrada: 0~10V, 4~20mA Precisión de entrada: 12 bits ± 5 % Salida: 0~10V, 4~20mA Precisión de salida: 16 bits ± 5 % |
Pt 100, Pt 500, Pt 1000, Cu 100, KTY 84-130, NTC 5K, NTC 10K |
Electricidad caliente tipo uniforme: B, E, N, J, K, R, S, T |
