QY20-2HC High‑Speed Counter Expansion Module

Módulo de conteo de entrada de alta velocidad de dos pulsos QY20-2HC para PLC de la serie ZQ600/QY20

El QY20-2HC es un módulo de conteo de entrada de pulsos de alta velocidad de dos canales, compatible con la expansión de E/S de PLC de la serie ZQ600 y la expansión de E/S de acopladores de la serie QY20. Admite señales de pulso diferenciales de 5 V y de un solo extremo de 24 V, incluyendo fases AB, pulso + dirección y sentido horario/antihorario. Cuenta con grado de protección IP20, instalación en bus de placa base para riel DIN y un tamaño compacto para el control de automatización de gabinetes.

Número de artículo :
QY20
Pedido (cantidad mínima de pedido) :
20
Pago :
Paypal/TT/Western Union
Origen del producto :
Shanghai, China
Plazo de entrega :
18-30 days
Peso :
5 kg

CONSULTE AHORA

El QY20-2HC es un módulo de conteo de entrada de pulsos de alta velocidad de 2 canales diseñado para la expansión de E/S de la serie ZQ600. SOCIEDAD ANÓNIMA y acoplador de la serie QY20. Compatible con señales de pulso diferenciales de 5 V y de un solo extremo de 24 V, incluyendo modos de fase AB, pulso + dirección y CW/CCW, este módulo es ideal para aplicaciones de retroalimentación de codificador y conteo de movimiento. Cuenta con grado de protección IP20, dimensiones compactas de 12 × 83 × 100 mm y peso de aprox. 60 g, adoptando instalación de hebilla de placa base sin soporte de intercambio en caliente. Alimentado por 5 V CC desde el bus de la placa base con una corriente típica de 85 mA, proporciona filtrado de entrada configurable de 0 a 30 ms. Equipado con indicador de alimentación PR (rojo) e indicador de estado/alarma ER (amarillo), el módulo cumple con el estándar EMC IEC 61131-2 Zona B y los requisitos de resistencia a vibraciones y golpes IEC 60068-2. Su temperatura de funcionamiento oscila entre -20 °C y 55 °C, la de almacenamiento entre -40 °C y 70 °C con una humedad relativa sin condensación del 10 % al 90 %, y la altitud máxima aplicable es de ≤2000 m. Instale o retire el módulo con la alimentación apagada; se requiere refrigeración forzada si la temperatura ambiente supera el límite superior nominal.

Descripción del Producto

Modelo

Descripción

Código máquina

Modelo aplicable

QY20-2HC

Módulo de conteo de entrada de alta velocidad de dos pulsos

Expansión de E/S del PLC serie ZQ600

Expansión de E/S del acoplador de la serie QY20

Nombre	Descripción
Hebilla de placa trasera	El estado de presión es abierto y el estado de elevación es bloqueado.
lámpara piloto	PR	Luz indicadora de encendido/funcionamiento	Rojo	luz de potencia
	ER	Luz indicadora incorrecta	Amarillo	Todo en orden: El sistema está en funcionamiento y la asignación de direcciones se ha completado. Parpadeo rápido: Alarma o parada. Parpadeo lento: El sistema está en funcionamiento, pero la asignación de direcciones aún no se ha completado.
Codificación por colores	DI: Azul DO: Rojo Anuncio: Verde DA: Naranja Otros: Morado
Conexión del plano posterior	Expansión del bus de la placa base y del cable de alimentación
Terminal de usuario	Terminal de cableado del usuario

Instrucciones:

Parpadeo rápido: 50 ms encendido, 50 ms apagado.

Parpadeo lento: 50 ms encendido, 1000 ms apagado.

Especificaciones técnicas

Especificaciones básicas

Proyecto	Presupuesto
Grado IP	IP20
Dimensiones (ancho x alto x profundidad)	1283100
peso	Aproximadamente 60 g

Especificaciones de la fuente de alimentación

Proyecto	Presupuesto
Tensión nominal de la fuente de alimentación de entrada del bus	5 V CC
Corriente nominal de la fuente de alimentación de entrada del bus	85 mA (típico a 5 V)
Función de conexión en caliente del módulo	no apoyo

Especificación de entrada

Proyecto	Presupuesto
Tipo de entrada	Entrada analógica
Canal de entrada	4 canales
Tensión nominal	24V
Tipo de entrada	- Fase AB diferencial de 5V - Pulso diferencial de 5V + dirección - Diferencial de 5V en sentido horario/antihorario - Fase AB de 24 V de terminación simple - Pulso de un solo extremo de 24 V + dirección - 24V de un solo extremo CW/CCW
Filtrado de entrada	0~30 ms opcional
Corriente de entrada	7 mA
Voltaje de entrada	5~24V

Especificaciones ambientales

Proyecto	Presupuesto
Entorno operativo	Adecuado para entornos sin gases corrosivos o inflamables, y donde el polvo conductor no sea excesivo.
Altitud	≤2000 m
Grado de contaminación	Clase 2
Inmunidad	Alimentación eléctrica de 2 kV (IEC 61000-4-4)
Categoría de sobretensión	I
Nivel de inmunidad de EMC	Zona B, IEC61131-2
Resistencia a la vibración	IEC 60068-2-6 5Hz8,4Hz,3,5mm,8,4Hz150Hz,1g,Probado en ejes X/Y/Z, 10 ciclos por eje
Resistencia a los golpes	IEC 60068‑2‑27 150 m/s2, 11 ms, probado en direcciones ±X/Y/Z (6 direcciones en total), 3 veces por dirección (18 veces en total)
Temperatura de almacenamiento	Temperatura de almacenamiento -40°C a 70°C Humedad relativa: < 90% HR (sin condensación)
Temperatura de funcionamiento	Temperatura de funcionamiento -20°C a 55°C Humedad relativa: del 10% al 90% (sin condensación) Nota: Cuando la temperatura de funcionamiento supere el límite máximo, deberá instalarse un ventilador forzado o un aire acondicionado en la dirección de las rejillas de ventilación.

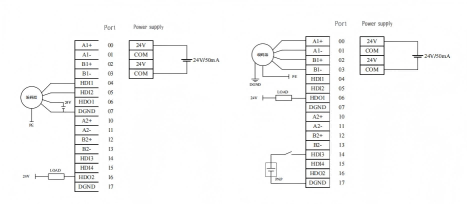

Diagrama de cableado típico
