Módulo de expansión de E/S empalmable de la serie QY20 compatible con EtherCAT, Profinet, EtherNet/IP, CC-Link y TSN.

La serie QY20 módulos de expansión de E/S Adoptan una estructura de empalme que permite la expansión de E/S para protocolos como EtherCAT, ProfiNET, EtherNetIP y CC-Link TSN a través de un bus de plano posterior de alta velocidad. Incluyen módulos de entrada/salida digital, entrada/salida analógica, adquisición de temperatura y procesamiento de entrada/salida de alta velocidad.

Número de artículo :
QY20
Pedido (cantidad mínima de pedido) :
20
Pago :
Paypal/TT/Western Union
Origen del producto :
Shanghai, China
Color :
Black
Plazo de entrega :
18-30 days
Peso :
5 kg

CONSULTE AHORA

Los módulos de expansión de E/S de la serie QY20 están construidos con una estructura de empalme. Gracias a un bus de plano posterior de alta velocidad, estos módulos admiten la expansión de E/S para múltiples protocolos de bus de campo, como EtherCAT, ProfiNET, EtherNet/IP y CC-Link TSN.

La cartera completa de productos consta de diversos módulos funcionales: módulos de E/S digitales, módulos de E/S analógicas, módulos de adquisición de temperatura y módulos diseñados para el procesamiento de señales de entrada y salida de alta velocidad. Ofrece una configuración flexible para satisfacer las diversas necesidades de control de la automatización industrial.

Características del producto

Adopta una estructura de empalme flexible, fácil montaje in situ y expansión de capacidad flexible.
El bus de placa base de alta velocidad integrado garantiza una transmisión de datos estable y de alta velocidad entre los módulos.
Admite múltiples protocolos de bus de campo industriales convencionales: EtherCAT, ProfiNET, EtherNet/IP, CC-Link TSN.
Amplia gama de módulos: E/S digitales, E/S analógicas, adquisición de temperatura, módulos de procesamiento de E/S de alta velocidad.
Configuración modular, que se puede combinar libremente según los requisitos de los diferentes proyectos de automatización.
Diseño compacto que ahorra espacio para la instalación de armarios.
Fuerte rendimiento antiinterferencias, funcionamiento estable en condiciones de trabajo industriales adversas.
Diseño de cableado práctico que simplifica el trabajo de depuración y mantenimiento en campo.

Especificaciones técnicas

Descripción del componente

Nombre	Definición de función
Hebilla del panel posterior	Pulsa para abrir, levanta para bloquear.
Luces indicadoras	PR	Pulsa para abrir, levanta para bloquear.	Rojo	Luz de alimentación
	ER	Indicador de encendido/funcionamiento (rojo)	Amarillo	Constante en: Sistema en funcionamiento, asignación de direcciones completada Parpadeo rápido: Alarma o parada Parpadeo lento: El sistema está en funcionamiento, la asignación de direcciones está en curso.
	Indicador de E/S	Indicador DI/DO		Indica cada entrada de canal; se ilumina cuando la entrada es válida y se apaga en caso contrario.
Codificación por colores	DI: Azul DO: Rojo Anuncio: Verde DA: Naranja Otros: Morado
Conexión del plano posterior	Expansión del bus de placa base y de la fuente de alimentación
Terminal de usuario	Terminal de cableado del usuario

Parámetros generales

Parámetros de interfaz
Número de estaciones de E/S	65535
E/S ampliada	Un acoplador puede expandir 32 módulos de E/S.
Medio de transmisión	Cable CAT5 o superior
Distancia de transmisión	A menos de 100 metros
Tasa de transmisión	100 m/s
Interfaz de bus	RJ45
Parámetros técnicos
Modo de configuración	Escaneo automático
Fuente de alimentación	24 V CC

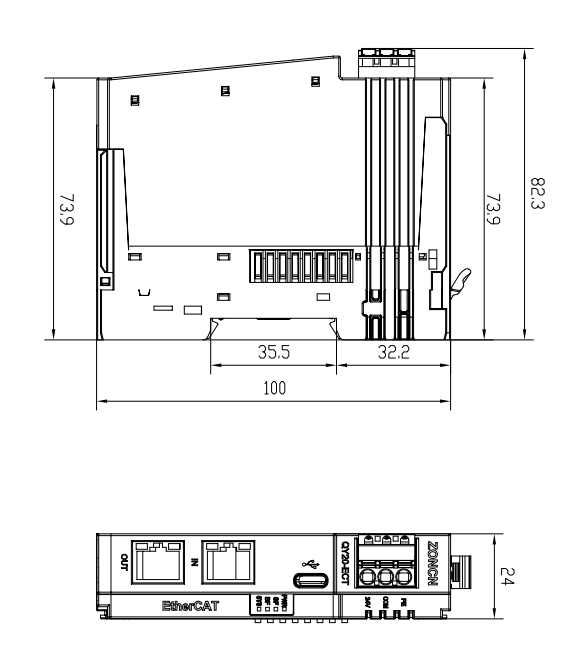

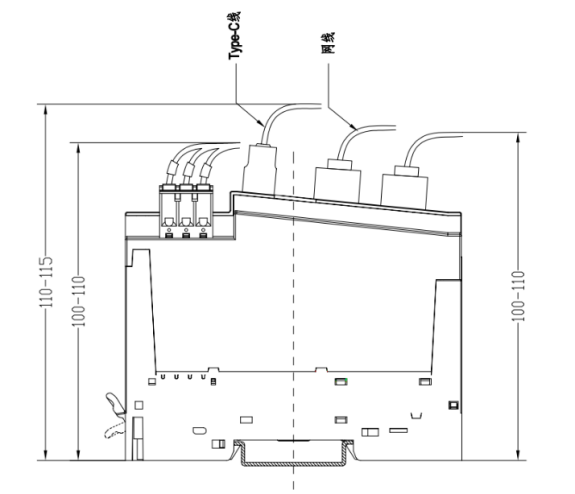

Dimensiones	Alto × Ancho × Profundidad: 100 × 24 × 83 mm
Peso
Temperatura de funcionamiento	-10℃~60℃
Temperatura de almacenamiento	-20℃~70℃
Humedad relativa	95%, sin condensación
Clase de protección	IP20

Parámetros digitales

Aporte
Tensión nominal	24 V CC (±25 %)
Puntos de señalización	16 puntos
Tipo de señal	NPN/PNP
Voltaje de señal 0 (PNP)	0V~3V
1 Voltaje de señal (PNP)	20V~26V
Voltaje de señal 0 (PNP)	20V~26V
Voltaje de señal 0 (PNP)	0V~3V
Filtrado de entrada	3 ms
Corriente de entrada	4 mA
Método de aislamiento	Aislamiento mediante optoacoplador

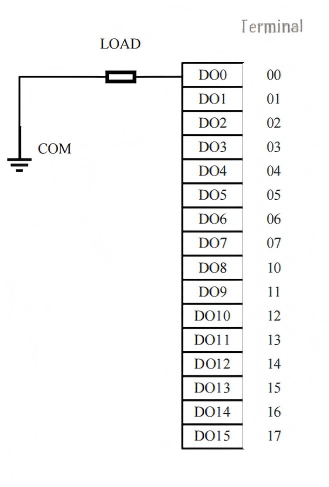

Producción
Tensión nominal	24 V CC (±25 %)
Puntos de señalización	16 puntos
Tipo de señal	NPN/PNP
Corriente nominal de un solo canal	Carga resistiva, inductiva o de lámpara
Corriente nominal de un solo canal	500 mA
Método de aislamiento	Aislamiento mediante optoacoplador

Parámetros analógicos

Aporte
Puntos de entrada	4, 8
Voltaje de señal	0~10V, -10V~10V
Corriente de señal	0~20mA, 4~20mA
Resolución	16/12
Frecuencia de muestreo	≥1 Kbps
Exactitud	±0,1%
Impedancia de entrada (voltaje)	>500 kΩ
Impedancia de entrada (corriente)	1000Ω
Producción
Puntos de salida	4
Señal de salida (voltaje/corriente)	0~10V, -10V~10V, 0~20mA, 4~20mA
Resolución	16 bits
Exactitud	±0,1%
Impedancia de entrada (voltaje)	>500 kΩ
Impedancia de entrada (corriente)	1000Ω
