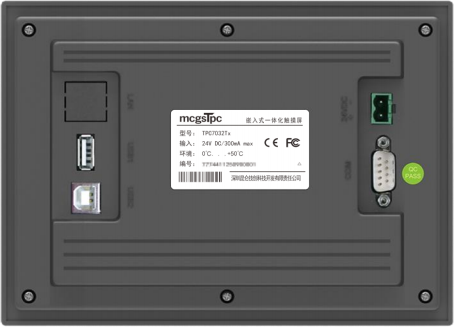

Panel táctil HMI industrial resistivo MCGS TPC7032Tx de 7", 24 V CC, sin puerto Ethernet.

El MCGS TPC7032Tx es un dispositivo rentable. Interfaz hombre-máquina (HMI) integrada todo en uno de gama media-alta Interfaz hombre-máquina para aplicaciones de automatización industrial con espacio limitado. Cuenta con un diseño compacto. Pantalla LCD TFT de 7 pulgadas Este panel, que cuenta con una pantalla táctil resistiva de 4 hilos, incorpora una CPU multinúcleo Cortex-A7 de 800 MHz con 128 MB de memoria y almacenamiento flash.

Está equipado con aislamiento de alimentación y aislamiento de puerto serie integrados para una gran capacidad antiinterferencias. La comunicación incluye puertos COM1 (RS232) y COM2 (RS485) aislados, 1 puerto USB Host y 1 puerto USB Slave. La carga y descarga de proyectos se realiza mediante cable USB o unidad flash USB (sin puerto Ethernet). Funciona perfectamente con el software de configuración McgsPro. El panel frontal con clasificación IP65 resiste el polvo y las salpicaduras de agua, y cuenta con las certificaciones CE y FCC para su uso en equipos industriales a nivel mundial. Carcasa de plástico de ingeniería gris mate para instalación en panel.

Dimensiones del producto

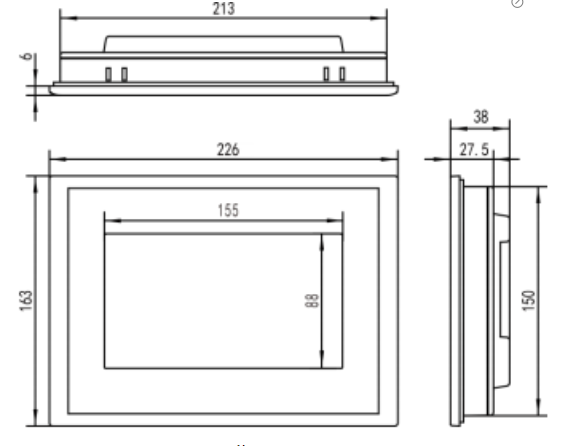

Dimensiones externas

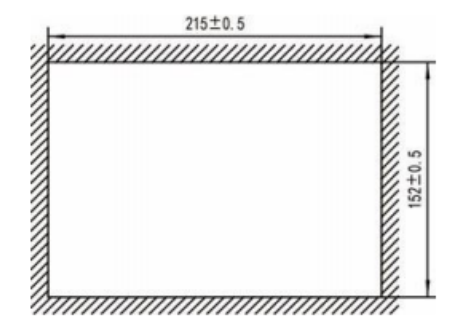

Tamaño de apertura

Método de instalación

Nota antes de la instalación: El extremo frontal de los tornillos debe quedar prácticamente al ras con el borde del soporte.

Instalación de ganchos

Ángulo de instalación

Ubicación de la batería: En la placa de circuito impreso dentro del producto TPC.

Especificaciones de la batería: Batería de litio CR2032 de 3 V

Extracción de la batería: Retire el adhesivo de fijación que se encuentra sobre la batería, tire suavemente del clip del terminal positivo y la batería saldrá automáticamente.

Instalación de la batería: Primero, coloque la batería en el clip del terminal positivo y luego presione suavemente el otro extremo hacia abajo hasta que encaje debajo del clip de plástico. Verifique que la batería esté correctamente colocada en ambos clips de plástico y en el clip metálico del terminal positivo.

1.5.1 Batería de repuesto

Retire la batería Instale la batería

1.5.2 Calibración táctil

Ingrese TPC En la interfaz de configuración del sistema, mantenga presionado un área en blanco. 3 El proceso de calibración táctil comenzará en segundos.

Calibración TPC: Use un lápiz óptico o un dedo para presionar suavemente y mantener presionado el punto central del cursor en forma de cruz. Cuando el cursor se mueva al siguiente punto, levántelo.

Repita esta acción hasta que aparezca el mensaje "Se han medido los nuevos ajustes de calibración".

Haga clic en el botón "Confirmar calibración" para guardar y salir del programa de calibración.

Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.

1.5.3 Película a prueba de tres capas

La aplicación de una película protectora triple al TPC previene eficazmente la contaminación y la corrosión causadas por polvo, manchas de aceite y otras sustancias generadas durante la producción. Por lo tanto, si es necesario, el TPC puede protegerse con una película protectora triple. Esta sección toma como ejemplo el modelo 1271Gn; los pasos de aplicación de la película para otros modelos de TPC son similares.

Herramientas de preparación: Película protectora triple compatible con TPC (disponible a través del canal de compra de TPC), paño sin polvo, limpiador antiestático ecológico y rodillo.

Pasos de operación:

1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.

2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.

3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.

4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.

Precauciones:

1) Antes de aplicar la película de triple protección, se debe retirar la película protectora de PET instalada de fábrica.

2) La película de triple protección es un consumible. Si se detecta que los bordes se levantan o aparecen burbujas, debe reemplazarse por una nueva.

3) Al reemplazar la película de triple protección, despegue desde la esquina inferior derecha del panel frontal.

Tenga cuidado de no rayar la película protectora.

2 Descarga del proyecto

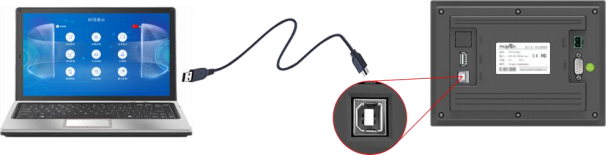

Paso 1: Conecte el ordenador al puerto secundario del monitor mediante un cable USB.

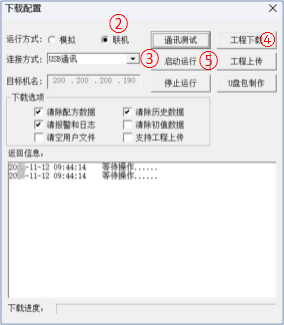

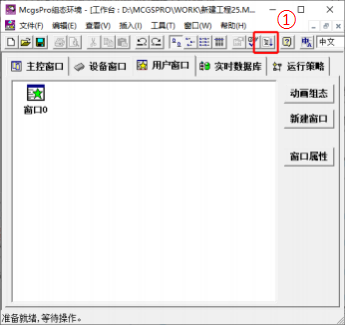

Paso 2: Abra el proyecto TPC con McgsPro. Haga clic en "Descargar proyecto⑤", abra la página de propiedades de configuración descargada, seleccione el modo de operación "En línea"⑥, elija el tipo de conexión "Red TCP/IP"⑦, ingrese la dirección IP de la máquina de destino (denominada TPC)⑧ y haga clic en "Descargar proyecto⑨". Una vez que la descarga se haya completado correctamente, como se indica en el mensaje, haga clic en "Iniciar"⑩ o en el botón "Entrar en el entorno de ejecución" en la interfaz TPC para ejecutar el proyecto de escritorio.
