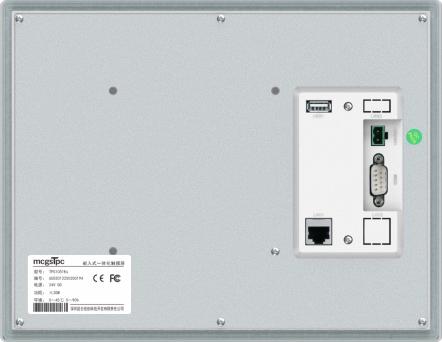

Interfaz hombre-máquina (HMI) 4G con Wi-Fi, serie B, TPC7031Bin

Las pantallas IoT de la serie B establecen conectividad de red mediante soporte de doble canal para comunicación inalámbrica 4G y Wi-Fi, lo que facilita capacidades integrales de operación y mantenimiento (O&M) remoto, no solo para las propias pantallas, sino también para los diversos dispositivos periféricos interconectados. Esta solución de conectividad integrada garantiza una monitorización, gestión y control fluidos desde una ubicación remota centralizada, lo que mejora la fiabilidad general del sistema y la eficiencia operativa.

*Nota: La expansión inalámbrica solo admite Wi-Fi o 4G (dos opciones en una).

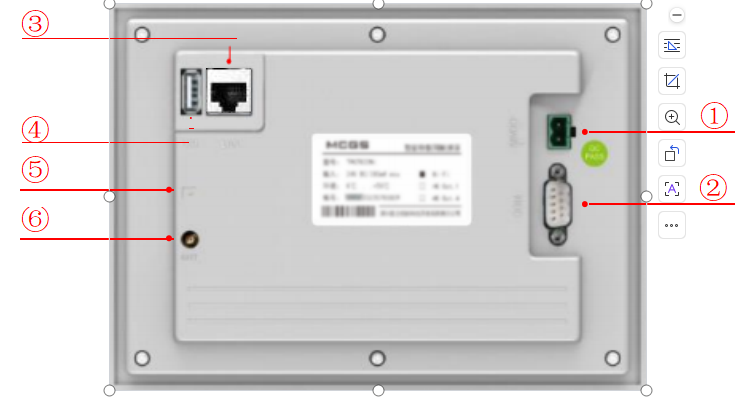

①	Fuente de electricidad			-	1	0V
				+	2	24 V CC
②	Puerto serie			COM1	2	RS232 RXD
					3	Transmisión RS232
					5	GND
				COM2	7	RS485+
					8	RS485-
				COM3	4	RS485+
					9	RS485-
				COM9	7	RXD+
					8	RXD-
					4	TXD+
					9	TXD-
				Nota: COM9 no se puede utilizar simultáneamente con COM2 o COM3.
③	Apertura de la antena	Enrosque en el sentido de las agujas del reloj.			Desenroscar en sentido contrario a las agujas del reloj.
④	Ranura para tarjeta SIM (solo pantallas con conectividad 4G)	Inserte la tarjeta SIM con la parte posterior de la interfaz hombre-máquina (HMI) hacia arriba.			Pulse para expulsar.
⑤	Puerto Ethernet	Puerto Ethernet de 10M/100M con negociación automática: admite la carga/descarga de proyectos, actualizaciones del entorno operativo (el entorno operativo de la pantalla debe ser Pro3.3.2 o superior) y la comunicación con otros dispositivos.
⑥	puerto host USB	USB 2.0: Permite actualizar el entorno operativo, los proyectos y el sistema de la pantalla táctil mediante una unidad flash USB, así como funciones como la importación y exportación de datos.

Dimensiones del producto

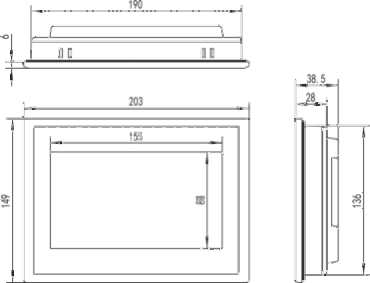

Dimensiones externas

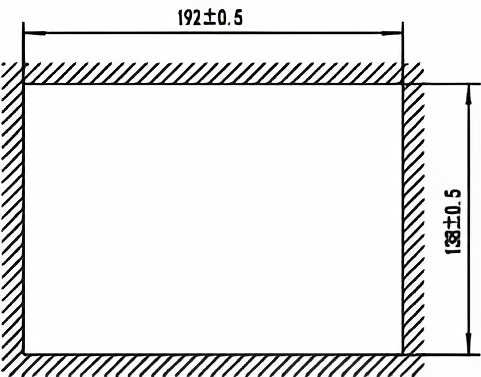

Tamaño de apertura

Método de instalación

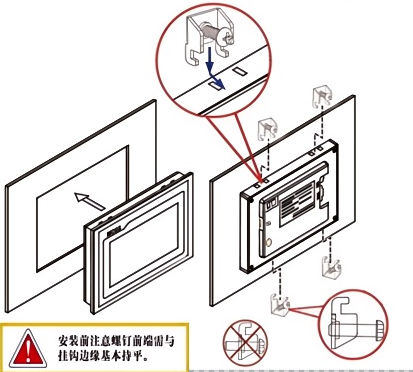

Instalación de ganchos

Ángulo de instalación

1.5 Mantenimiento del producto

1.5.1 Batería de repuesto

Ubicación de la batería: En la placa de circuito impreso dentro del producto TPC.

Especificaciones de la batería: Batería de litio CR1220 de 3 V (el modelo y el voltaje se conservan como identificadores estándar).

Extracción de la batería: Retire el adhesivo de fijación que se encuentra sobre la batería, tire suavemente del clip del terminal positivo y la batería saldrá automáticamente.

Instalación de la batería: Primero, coloque la batería en el clip del terminal positivo y luego presione suavemente el otro extremo debajo de los clips de plástico. Verifique que tanto los clips de plástico como el clip metálico del terminal positivo estén correctamente encajados.

Notas de instalación:

1. Evite cortocircuitar los terminales positivo y negativo de la batería durante la instalación.

2. Para pantallas IoT 4G, retire primero la placa de expansión y asegúrese de que los orificios de los pines de la placa de expansión estén alineados al reinstalarla.

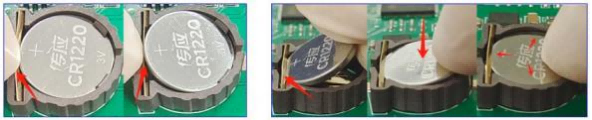

Retire la batería Instale la batería

1.5.2 Calibración táctil

Acceda a la interfaz de configuración del sistema TPC, mantenga pulsada un área en blanco durante 3 segundos para iniciar el programa de calibración táctil.

Proceso de calibración TPC: Use un lápiz óptico o un dedo para tocar y mantener presionado el punto central del cursor en forma de cruz. Suelte solo cuando el cursor se mueva al siguiente punto.

Repita esta acción hasta que aparezca el mensaje "Se han determinado nuevos ajustes de calibración".

Pulse el botón "Confirmar calibración" para guardar la configuración y salir del programa de calibración.

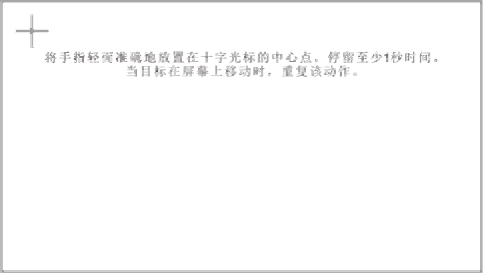

Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.

1.5.3 Aplicación de la película de triple protección

La aplicación de una película protectora triple al TPC previene eficazmente la contaminación y la corrosión causadas por polvo, manchas de aceite y otras sustancias generadas durante la producción. Por lo tanto, si es necesario, el TPC puede protegerse con una película protectora triple. Esta sección toma como ejemplo el modelo 1271Gn; los pasos de aplicación de la película para otros modelos de TPC son similares.

Herramientas de preparación: Película protectora triple compatible con TPC (disponible a través del canal de compra de TPC), paño sin polvo, limpiador antiestático ecológico y rodillo.

l Pasos de la operación:

1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.

2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.

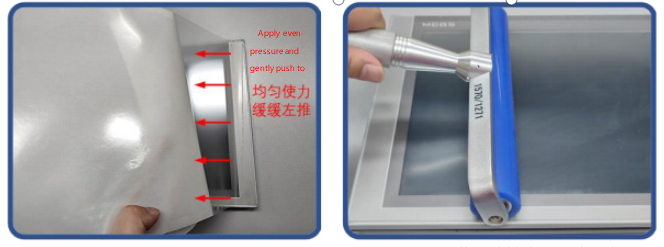

3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.

4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.

Precauciones:

1) Antes de aplicar la película de triple protección, se debe retirar la película protectora de PET instalada de fábrica.

2) La película de triple protección es un consumible. Si se detecta que los bordes se levantan o aparecen burbujas, debe reemplazarse por una nueva.

3) Al reemplazar la película de triple protección, despegue desde la esquina inferior derecha del panel frontal.

Tenga cuidado de no rayar la película protectora.

2 Descarga del proyecto

Paso 1: Alimente el TPC con una fuente de alimentación de 24 V CC. Tras el arranque, aparecerá una barra de progreso de "Inicio" en la pantalla. En este punto, pulse la pantalla ① del TPC para acceder a la interfaz de configuración de arranque; si no se realiza ninguna operación, accederá automáticamente a la interfaz de ejecución del proyecto.

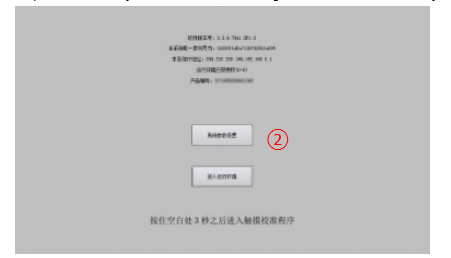

Paso 2: Haga clic en el botón Configuración de parámetros del sistema ②. Ingrese a la interfaz de configuración del sistema TPC.

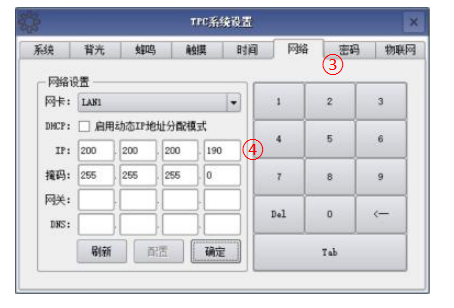

Paso 3: Seleccione la pestaña Configuración de red ③ y configure... Dirección IP de TPC 4, la dirección IP predeterminada de TPC es 200.200.200.190.

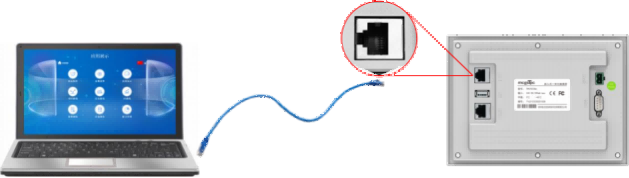

Paso 4: Conecte el ordenador al TPC mediante un cable de red y configure la dirección IP del ordenador en la misma subred que la dirección IP del puerto LAN del TPC.

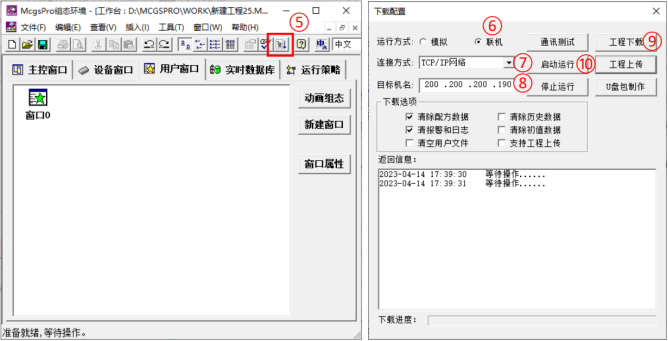

Paso 5: Use MCGS Pro Open TPC Project, haga clic para descargar el proyecto ⑤, abra la página de propiedades de configuración de descarga y seleccione "Online" como modo de ejecución. Seleccione el método de conexión "TCP/IP" "Network"⑦ Ingrese el nombre de la máquina de destino TPC de la dirección IP ⑧, haga clic en "Download Project" (⑨). Después de que la descarga sea exitosa, haga clic en "Start & Run" (⑩) o... TPC El botón "Enter Runtime Environment" en la interfaz ejecuta el proyecto del lado de la pantalla.
