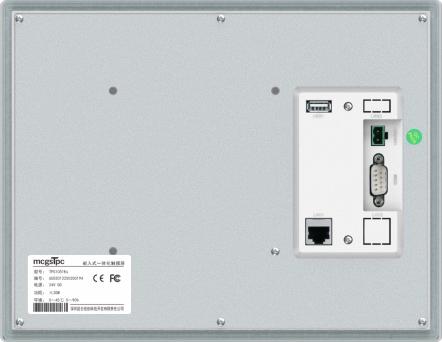

Pantalla táctil inteligente de nivel básico de la serie E-Series TPC7012Ew para múltiples aplicaciones

La serie E se erige como un referente de valor, ofreciendo una relación calidad-precio inigualable, una interfaz intuitiva y una excelente relación calidad-precio, todo ello envuelto en una amplia gama de opciones. Cada modelo cuenta con 64 MB o 128 MB de memoria RAM de respuesta rápida, junto con 8 MB de almacenamiento interno, creando una base sólida que admite sin esfuerzo una gran variedad de resoluciones —desde definiciones estándar nítidas hasta pantallas panorámicas vibrantes— y se adapta perfectamente a multitud de configuraciones de pantalla, garantizando que cada experiencia visual se ajuste a tus preferencias. Tanto si buscas un compañero fiable para las tareas cotidianas como una herramienta versátil para la exploración creativa, la serie E cumple con creces, invitando a los usuarios a un mundo donde la calidad se une a la accesibilidad.

Dimensiones del producto

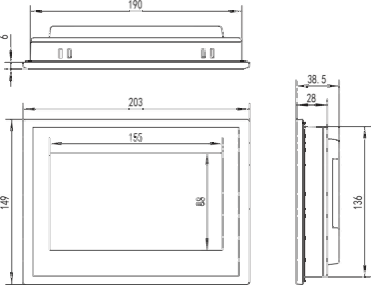

Dimensiones externas

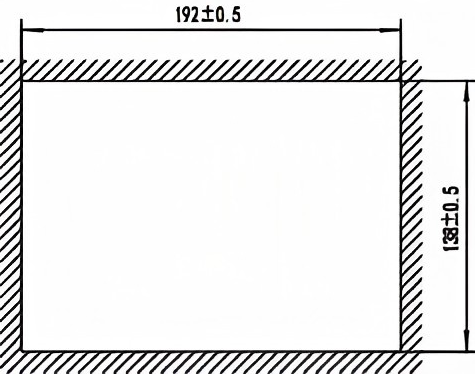

Tamaño de apertura

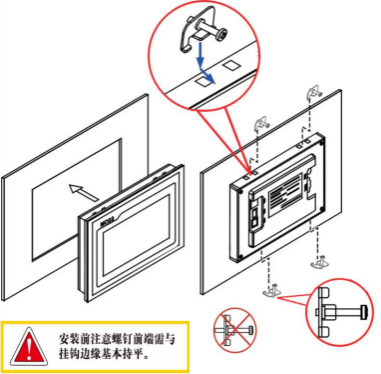

Método de instalación

Nota antes de la instalación: El extremo frontal de los tornillos debe quedar prácticamente al ras con el borde del soporte.

Instalación de ganchos

Ángulo de instalación

1.5 Mantenimiento del producto

Ubicación de la batería: TPC En la placa de circuito impreso dentro del producto.

Especificaciones de la batería: baterías de litio CR2032 de 3 V

Para extraer la batería: retire el adhesivo que hay sobre la batería, mueva con cuidado el terminal positivo hacia la posición de la batería y esta saldrá automáticamente.

Instalación de la batería: Primero, coloque la batería en el clip del terminal positivo y, a continuación, presione suavemente el otro extremo debajo del clip de plástico. Compruebe que tanto los clips de plástico como el clip metálico del terminal positivo estén correctamente insertados.

Al instalarla, tenga cuidado de no provocar un cortocircuito entre los terminales positivo y negativo de la batería.

1.5.1 Batería de repuesto

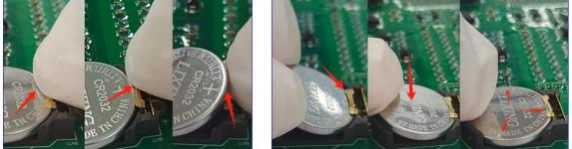

Retire la batería Instale la batería

1.5.2 Calibración táctil

Ingrese TPC En la interfaz de configuración del sistema, mantenga presionado un área en blanco. 3 El proceso de calibración táctil comenzará en segundos.

Calibración TPC: Use un lápiz óptico o un dedo para presionar suavemente y mantener presionado el punto central del cursor en forma de cruz. Cuando el cursor se mueva al siguiente punto, levántelo.

Repita esta acción hasta que aparezca el mensaje "Se han medido los nuevos ajustes de calibración".

Haga clic en el botón "Confirmar calibración" para guardar y salir del programa de calibración.

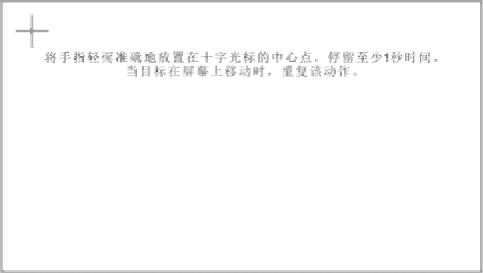

Coloca el dedo suave y precisamente en el centro del cursor en forma de cruz y manténlo presionado durante al menos un segundo mientras el objetivo se mueve por la pantalla. Repite esta acción.

1.5.3 Película a prueba de tres capas

Aplicar una película protectora a TPC puede prevenir eficazmente que el polvo, el aceite y otros contaminantes generados durante la producción afecten la piel. TPC es susceptible a la corrosión, por lo tanto, si es necesario, se puede utilizar una membrana protectora para proteger TPC. Para protegerlo. Este artículo toma... 1271Gn Usaremos esto como ejemplo para la explicación; otros modelos se discutirán más adelante. TPC Los pasos para aplicar el protector de pantalla son similares.

Herramientas necesarias: El TPC incluye una película de triple protección (disponible para su compra en proveedores de pantallas), un paño antipolvo, un agente de limpieza antiestático y ecológico, y un rodillo.

Pasos de operación:

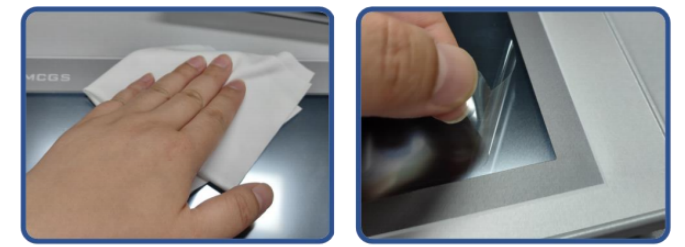

1) Limpie la pantalla. Use un paño para quitar el polvo del panel frontal y evitar burbujas al aplicar el protector de pantalla. Si la superficie TPC está muy sucia, use un limpiador para eliminar los contaminantes de las ranuras alrededor de los bordes.

2) Retire la película protectora de PET instalada de fábrica y limpie cualquier residuo para evitar la formación de burbujas durante la aplicación.

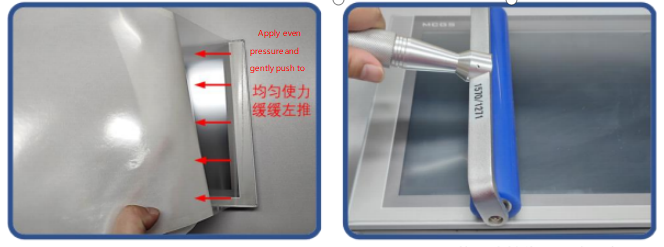

3) Despegue una esquina de la película protectora del lado derecho. Alinee el lado derecho de la película con el lado derecho del TPC. Con la mano izquierda, retire lentamente la película protectora y, con la mano derecha, aplique una presión uniforme para empujar suavemente la película sobre la pantalla de derecha a izquierda.

4) Después de aplicar la película, utilice un rodillo para presionar firmemente el reverso adhesivo y evitar la formación de burbujas de aire.

Precauciones:

1) La película protectora instalada de fábrica debe retirarse antes de aplicar la película de triple protección. Película protectora de PET

2) La película de triple capa es un consumible. Si los bordes se despegan o se abultan, es necesario aplicar una nueva película.

3) Al volver a colocar la película protectora, haga palanca desde la esquina inferior derecha del panel frontal, con cuidado de no rayar la película de sellado.

2 Descarga del proyecto

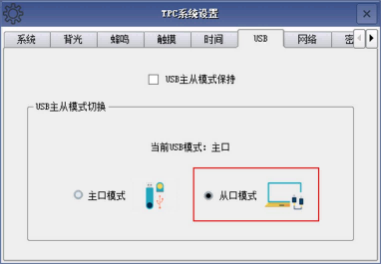

Paso 1:Ingrese a la interfaz de configuración del sistema TPC - USB, configuración TPC de El puerto USB está en modo esclavo. Tenga en cuenta que en este momento... USB No se pueden conectar dispositivos al puerto principal.

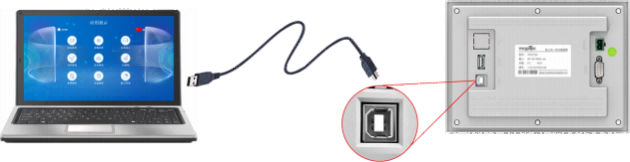

Paso 2: Pasar el USB El cable conecta la computadora y la pantalla a través del puerto.

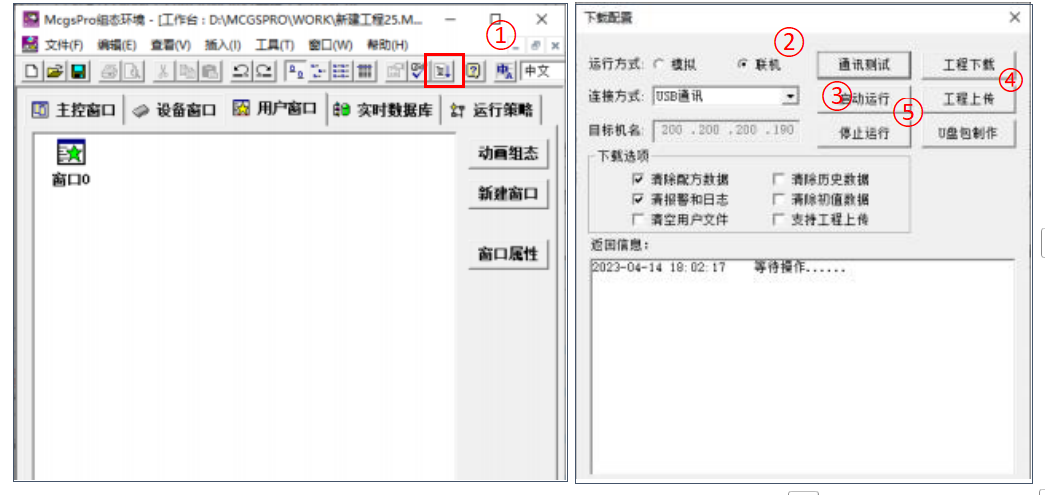

Paso 3: Use MCGS Pro Open TPC Project, haga clic para descargar el proyecto ①, abra la página de propiedades de configuración de descarga y seleccione "Online" como modo de ejecución. Seleccione el método de conexión "USB" comunicación ③, haga clic en "Project Download" ④. Después de que la descarga del proyecto sea exitosa, haga clic en "Start and Run" ⑤ o... TPC El botón "Enter Runtime Environment" en la interfaz ejecuta el proyecto del lado de la pantalla.
