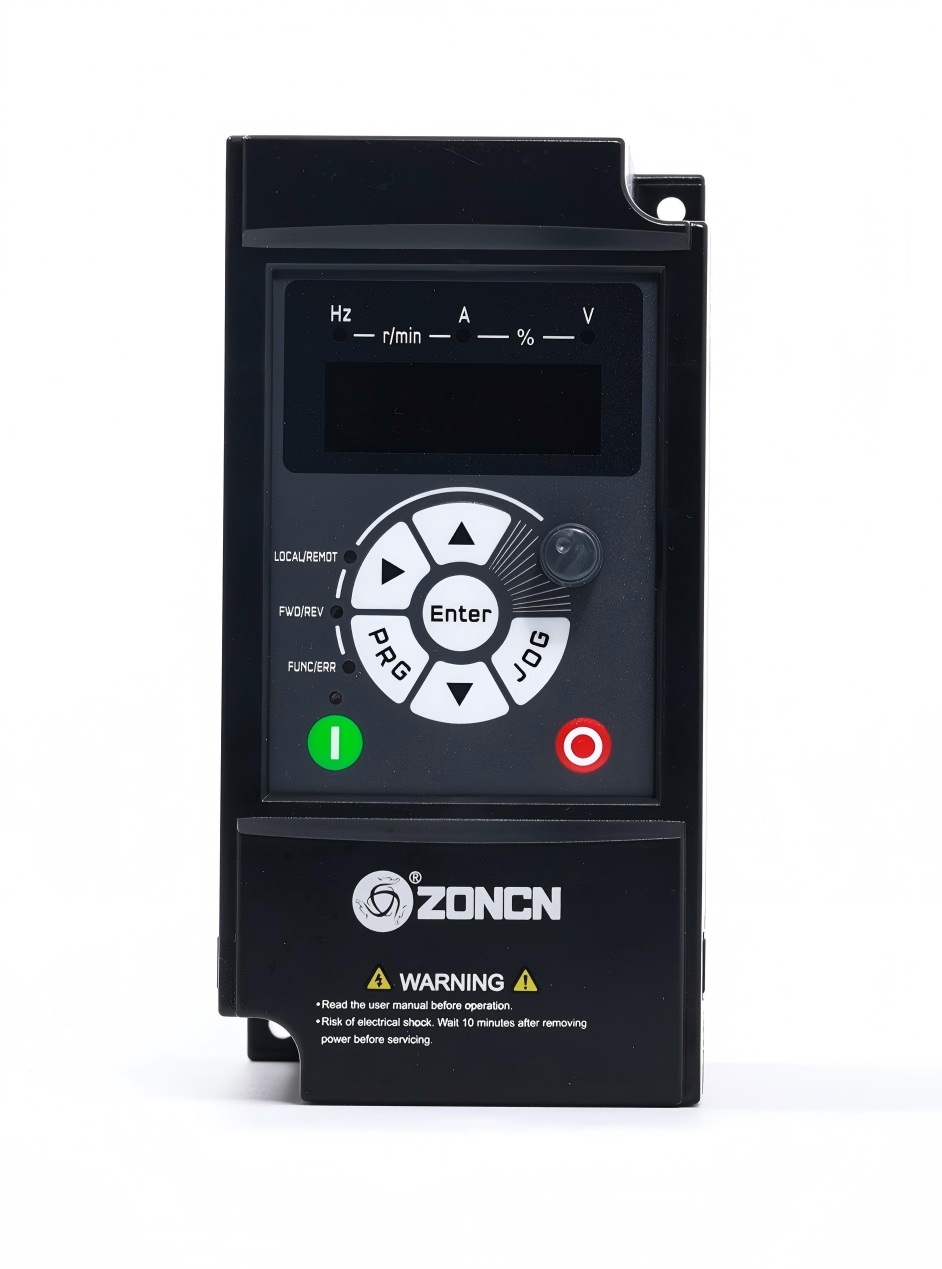

Serie QZ9000 – Inversor para grúas y polipastos industriales

Modo de control

Control V/F

Control vectorial de flujo sin sensores (SVC)

Control vectorial de lazo cerrado (FVC)

Frecuencia máxima

0～150Hz

Frecuencia portadora

1 kHz a 12 kHz

La frecuencia portadora se ajusta automáticamente en función de las características de la carga.

Resolución de frecuencia de entrada

Ajuste digital: 0,01 Hz

Ajuste analógico: Frecuencia máxima x 0,025 %

Par de arranque

Tipo G: 0,25 Hz/150 % (SVC);

0 Hz/180 % (FVC)

Rango de velocidad

1:200 (SVC)

1:1000 (CVF)

Precisión y estabilidad de la velocidad

±0,5% (VCS)

±0,02% (CVF)

Precisión del control de par

±5% (VCS), ±3% (VCF)

Capacidad de sobrecarga

Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal.

Aumento de par

Impulso automático;

Impulso personalizado: 0,1%~30,0%

Modo rampa

Rampa recta o curva.

Tres grupos de tiempos de aceleración/desaceleración con un rango de 0,00 a 6500,0 s.

Varias velocidades

Implementa hasta 8 velocidades a través de estados terminales.

Regulación automática de voltaje (AVR)

Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica.

Control de bloqueo por sobretensión/sobrecorriente

La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar disparos frecuentes debido a sobretensión/sobrecorriente.

límite de corriente rápida

Ayuda a evitar fallos frecuentes por sobrecorriente en el inversor.

Límite y control del par

Puede limitar el par automáticamente y evitar sobretensiones frecuentes durante el funcionamiento. El control de par se puede implementar en el modo FVC.

Compatibilidad con distintos tipos de tarjetas PG

Compatibilidad con tarjetas PG de resolver, diferencial y recolector abierto

La parada instantánea no se detiene

La energía de retroalimentación de la carga compensa la reducción de voltaje para que el inversor pueda seguir funcionando durante un breve período de tiempo.

Comunicación

RS-485, CAN

Modo de protección

Detección de cortocircuito del motor al encenderlo, protección contra pérdida de fase de entrada/salida, protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, protección contra sobrecalentamiento y protección contra sobrecarga.

Control del proceso de elevación

Inversor con sistema antivibración, control de agarre y otros procesos complejos de elevación, utilizado para elevación, traslación, giro y otras funciones de accionamiento en equipos de elevación.

Terminal de entrada

Máximo 10 terminales de entrada digital

2 terminales de entrada analógica

1 entrada de voltaje (solo admite de 0 a 10 V), 1 entrada de voltaje (0 a 10 V) o entrada de corriente (4 a 20 mA)

(Las distintas fuentes de alimentación tienen terminales diferentes; consulte los detalles en la descripción del circuito).

Fuente de frecuencia

Configuración digital, configuración de voltaje analógico, configuración de corriente analógica, configuración de comunicación, configuración del puerto serie.

Puedes realizar la conmutación de varias maneras.

Fuente de comandos

Panel de control/Terminales de control/Puerto de comunicación serie

Puedes realizar el cambio entre estas fuentes de varias maneras.

Terminal de salida

2 terminales de salida digital

2 terminales de salida de relé

Pantalla LED

Muestra el parámetro

Bloqueo con llave y selección de funciones

Puede bloquear las teclas parcial o totalmente y definir el rango de funcionamiento de algunas teclas para evitar un mal funcionamiento.

Ubicación de instalación

En interiores, protegidos de la luz solar directa, el polvo, los gases corrosivos, los gases combustibles, el humo de aceite, los vapores, las gotas o la sal.

Altitud

Menos de 1000 m

Temperatura ambiente

-10℃~+40℃ (se reduce la potencia si la temperatura ambiente está entre 40℃ y 50℃)

Humedad

Menos del 95% de humedad relativa, sin condensación.

Vibración

Menos de 5,9 m/s² (0,6 g)

Temperatura de almacenamiento

-20℃~+60℃
