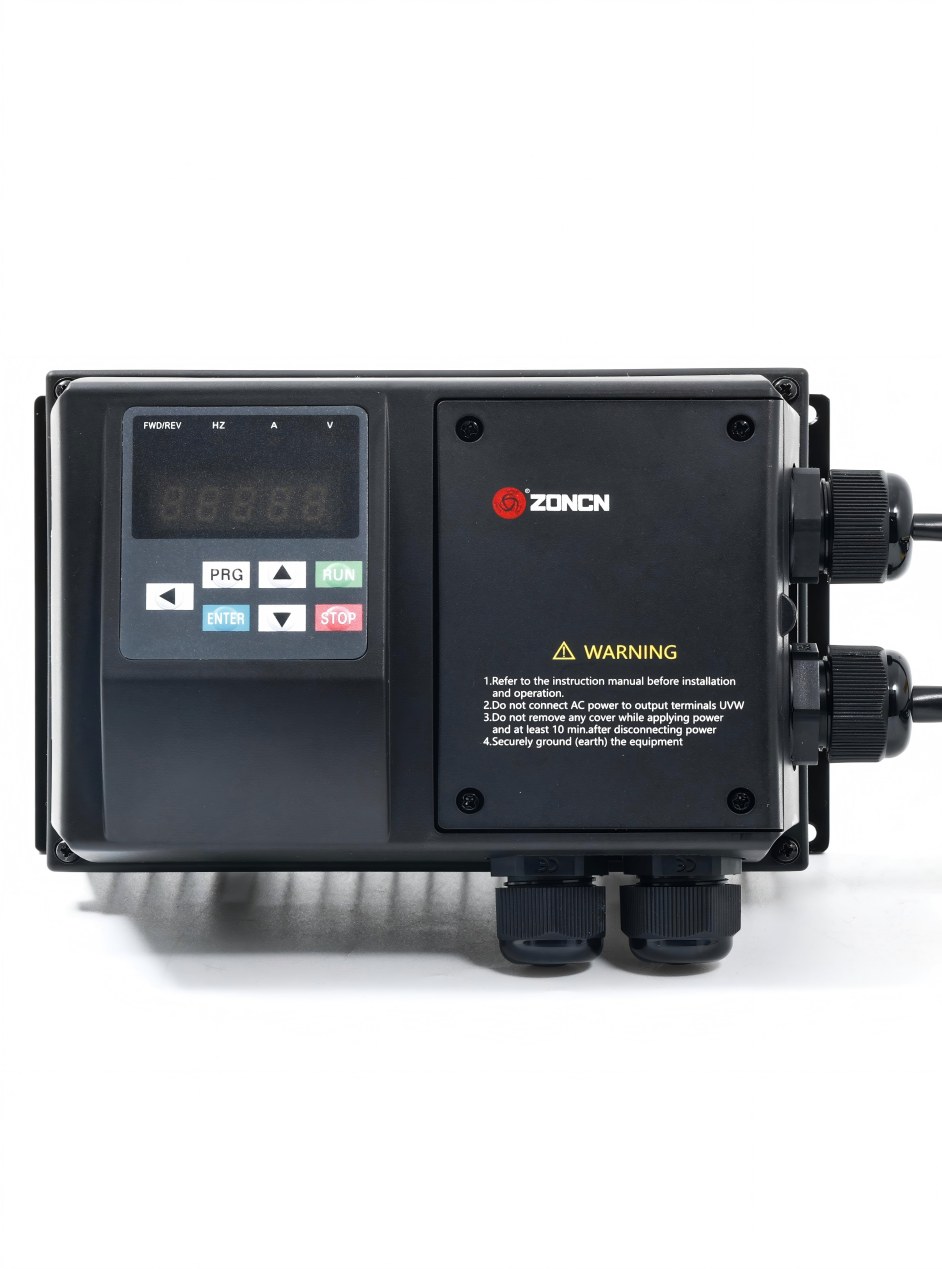

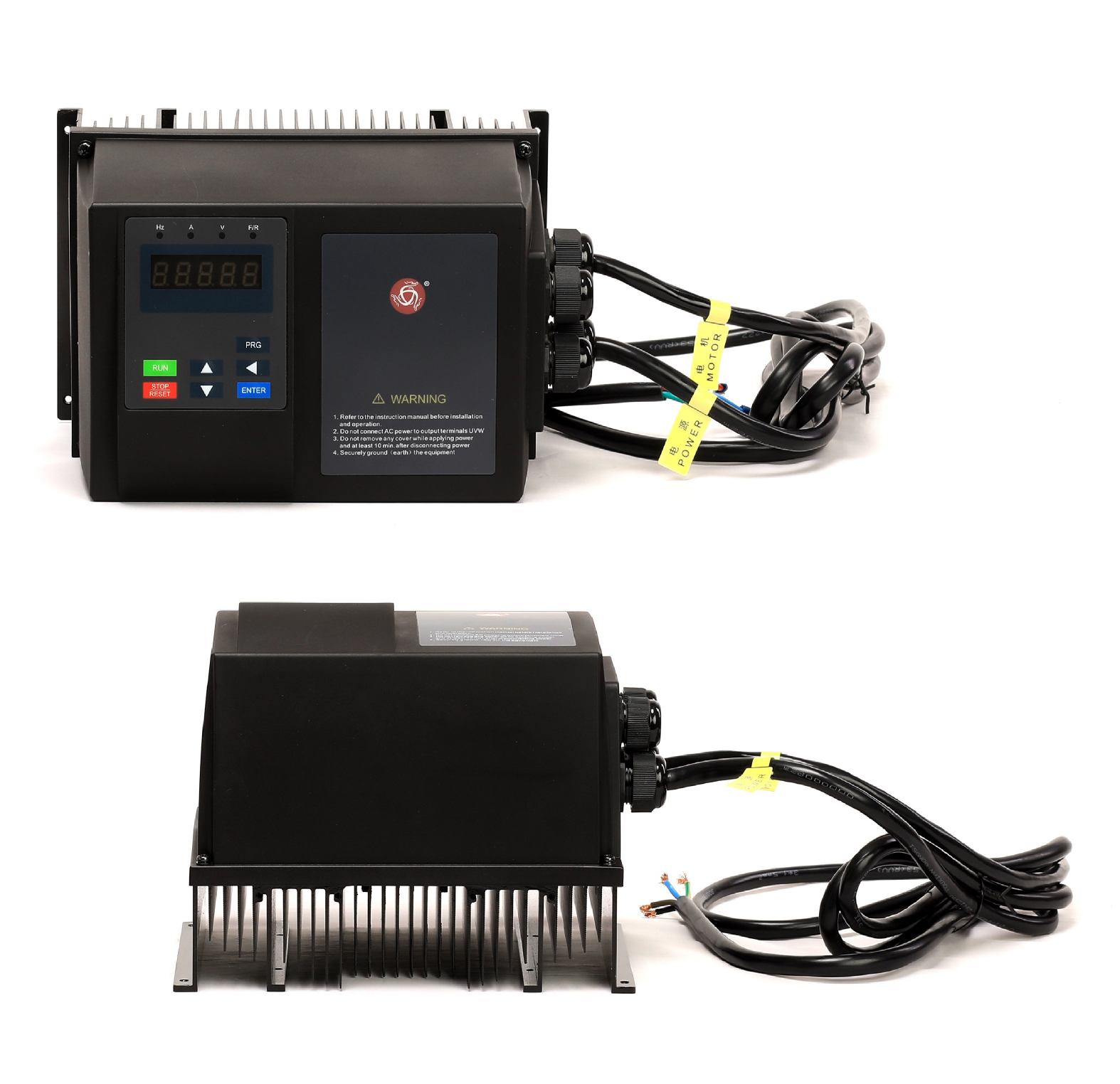

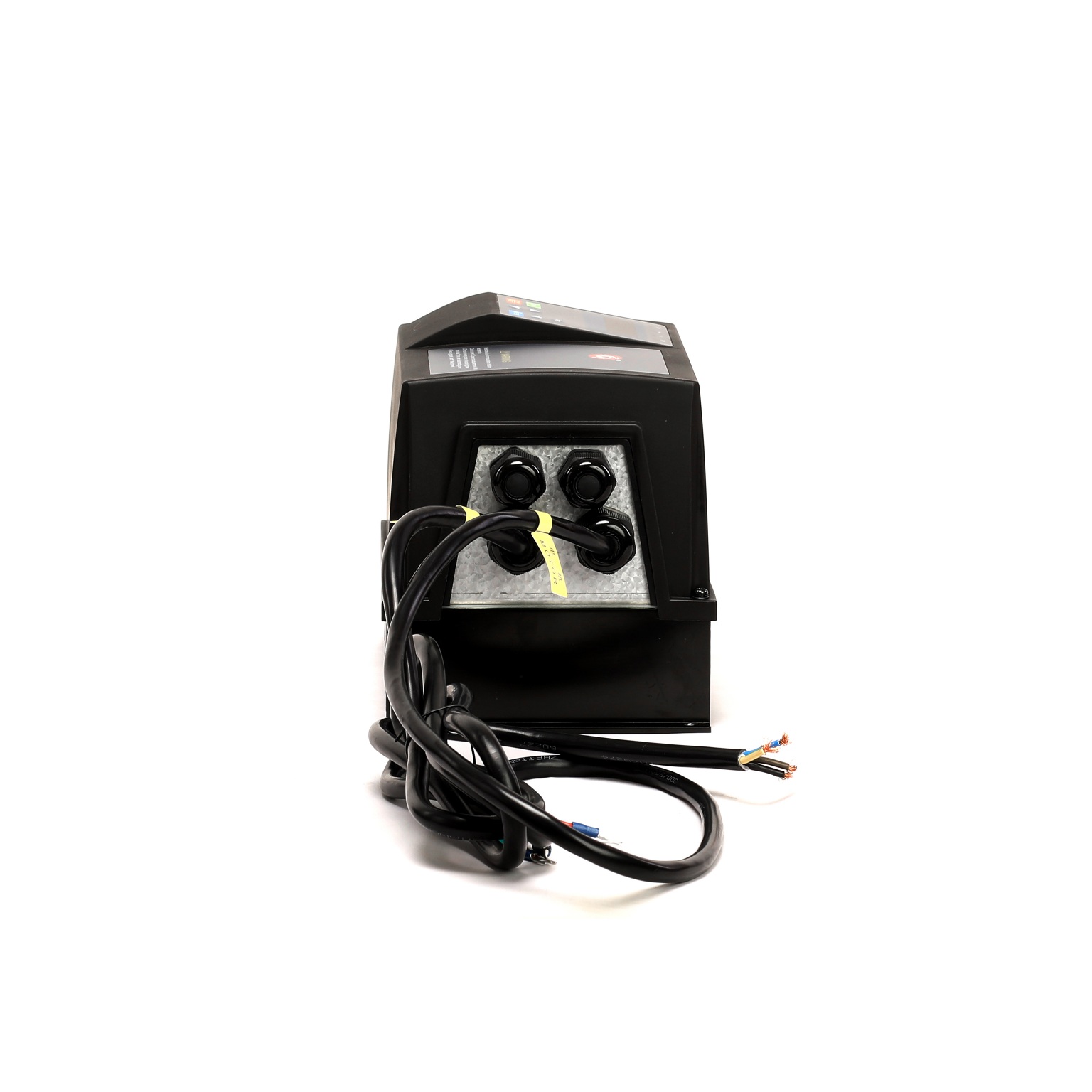

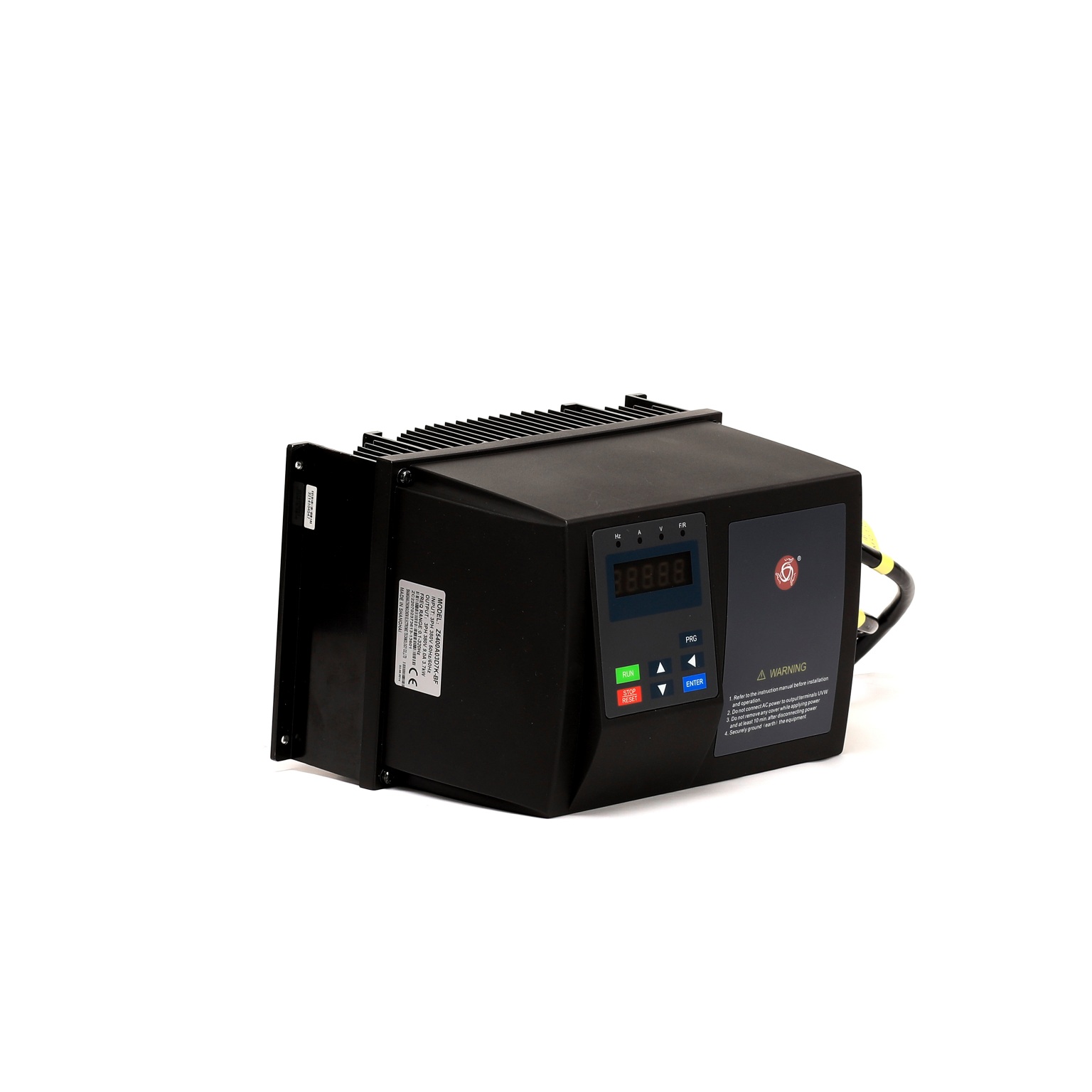

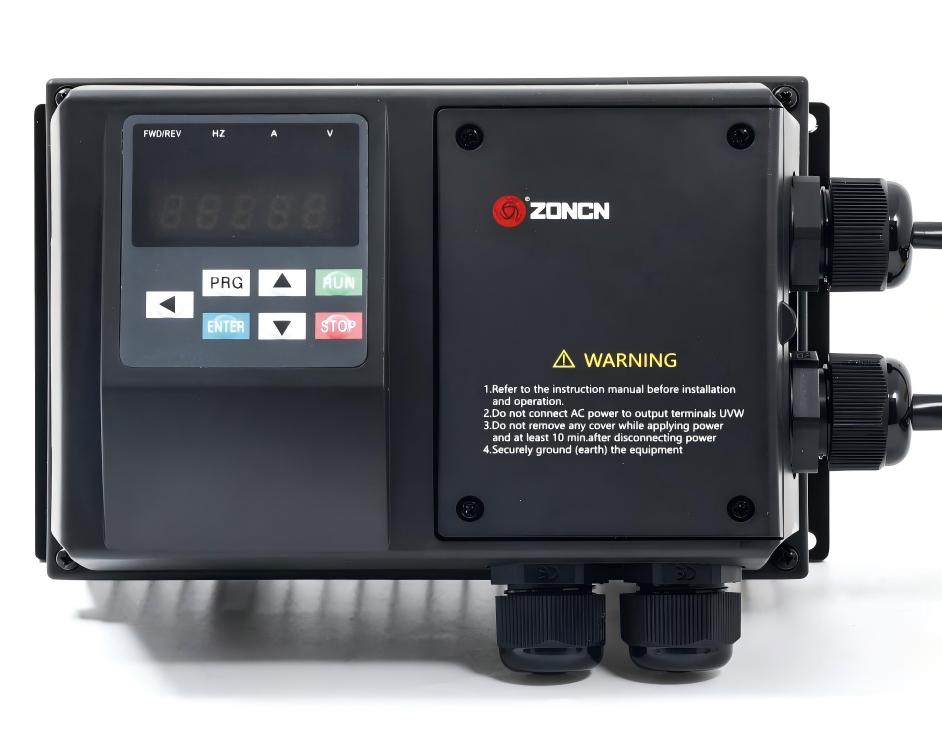

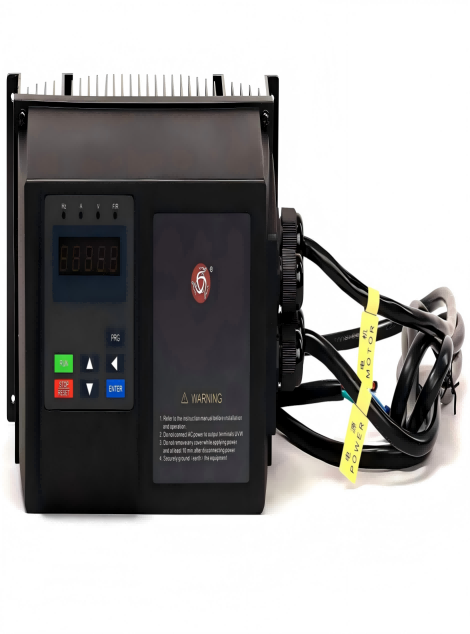

Inversor de alta protección IP54/65 de la serie Z5000-BF

Modo de control

Control vectorial de flujo sin sensores (SFVC)

Control de voltaje/frecuencia (V/F)

Frecuencia máxima

Control vectorial: 0-320 Hz. Control V/F: 0-3200 Hz.

Frecuencia portadora

1 kHz~16 kHz

La frecuencia portadora se ajusta automáticamente en función de las características de la carga.

Resolución de frecuencia de entrada

Ajuste digital: 0,01 Hz

Configuración analógica: Frecuencia máxima 0,025%

Par de arranque

G: Tipo: 0,5 Hz/150 % (SVC)

P: Tipo: 0,5 Hz/100%

Rango de velocidad

1:100(SVC)

Precisión y estabilidad de la velocidad

±0,5% (VCS)

Capacidad de sobrecarga

Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal.

Tipo P: 60 s para el 120 % de la corriente nominal, 3 s para el 150 % de la corriente nominal.

Aumento de par

Impulso automático; Impulso personalizado: 0,1%~30,0%

Curva VF

Curva V/F lineal; Curva V/F multipunto; Curva V/F de potencia N

separación VF

2 tipos: separación completa; separación parcial

Modo rampa

Rampa en línea recta; rampa en curva en S; cuatro grupos de tiempo de aceleración/desaceleración: 0~6500.0s

Regulación automática de voltaje (AVR)

Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica.

límite de corriente rápida

Ayuda a evitar fallos frecuentes por sobrecorriente en el variador de frecuencia.

Límite y control del par

Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica.

PID integrado

Permite implementar fácilmente un sistema de control de bucle cerrado controlado por procesos.

Control JOG

Rango de frecuencia JOG: 0,00–50,00 Hz

Tiempo de aceleración/desaceleración JOG: 0,0–6500,0 s

Frenado de CC

Frecuencia de frenado de CC: 0,00 Hz a frecuencia máxima Tiempo de frenado:

0,0-100,0 s Valor de corriente de la acción de frenado: 0,0%-100,0%

El apagón instantáneo no se detiene

La energía de retroalimentación de carga compensa la reducción de voltaje para que el variador de CA pueda seguir funcionando durante un breve período de tiempo.

Control de temporización

Rango de tiempo: 0,0 min ~ 6500,0 min

Comunicación

RS485 / Catalizador éter (opcional)

Ejecutar canal de comandos

Dado por el panel, terminales de control, puerto de comunicación serie, se puede conmutar de muchas maneras.

Fuente de frecuencia

10 tipos de fuente de frecuencia, proporcionada por voltaje analógico digital, corriente analógica, pulso, puerto serie. Se puede conmutar de muchas maneras.

Fuente de frecuencia auxiliar

10 tipos de fuente de frecuencia, permite realizar fácilmente microajustes, sintetizador de frecuencia

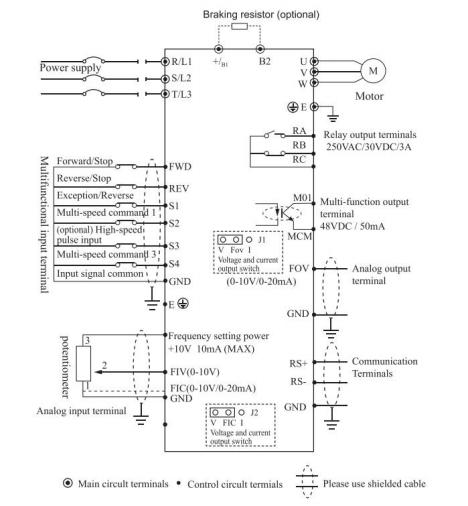

Terminales de entrada

6 terminales de entrada digital, uno de los cuales admite pulsos de alta velocidad de hasta 100 kHz.
