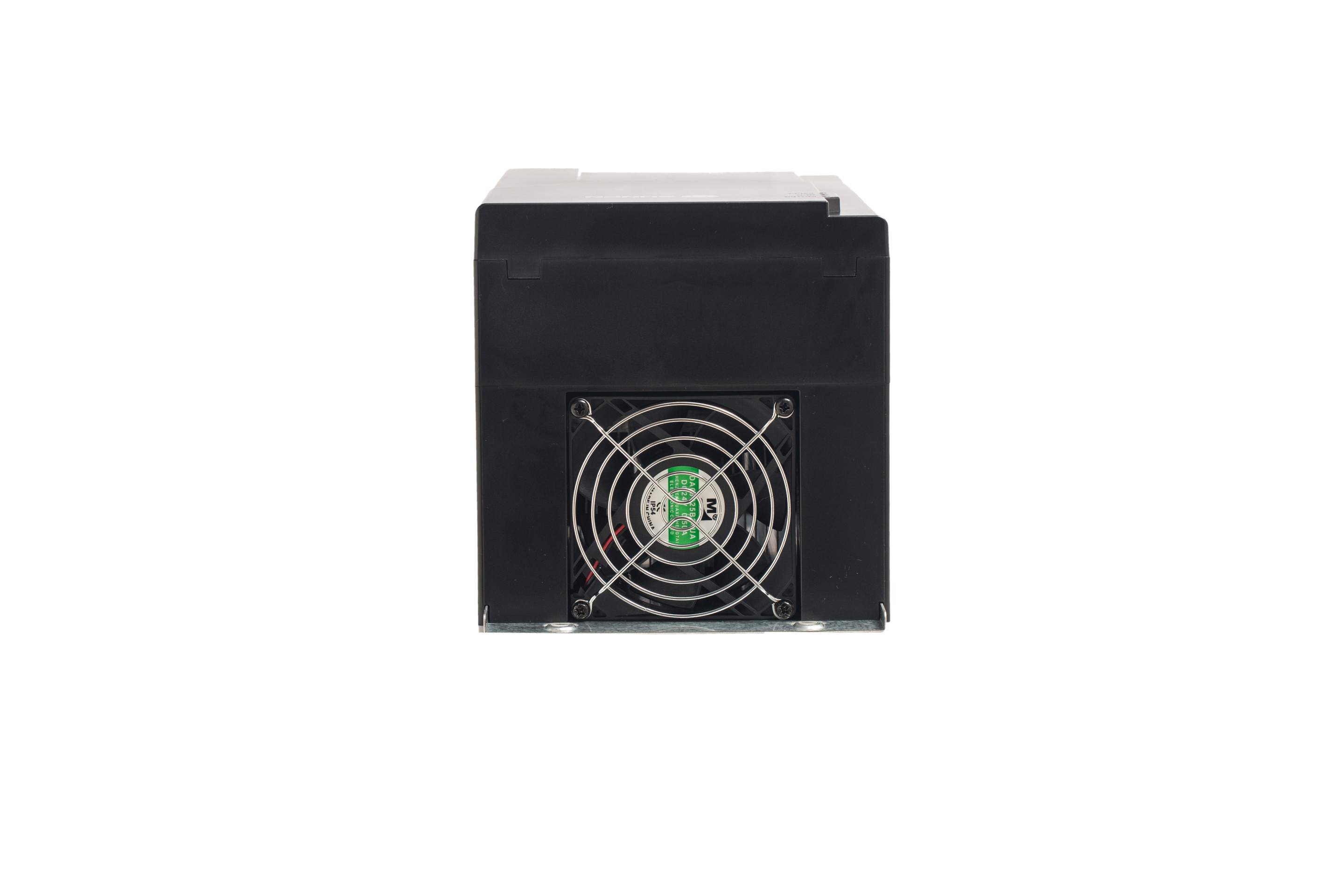

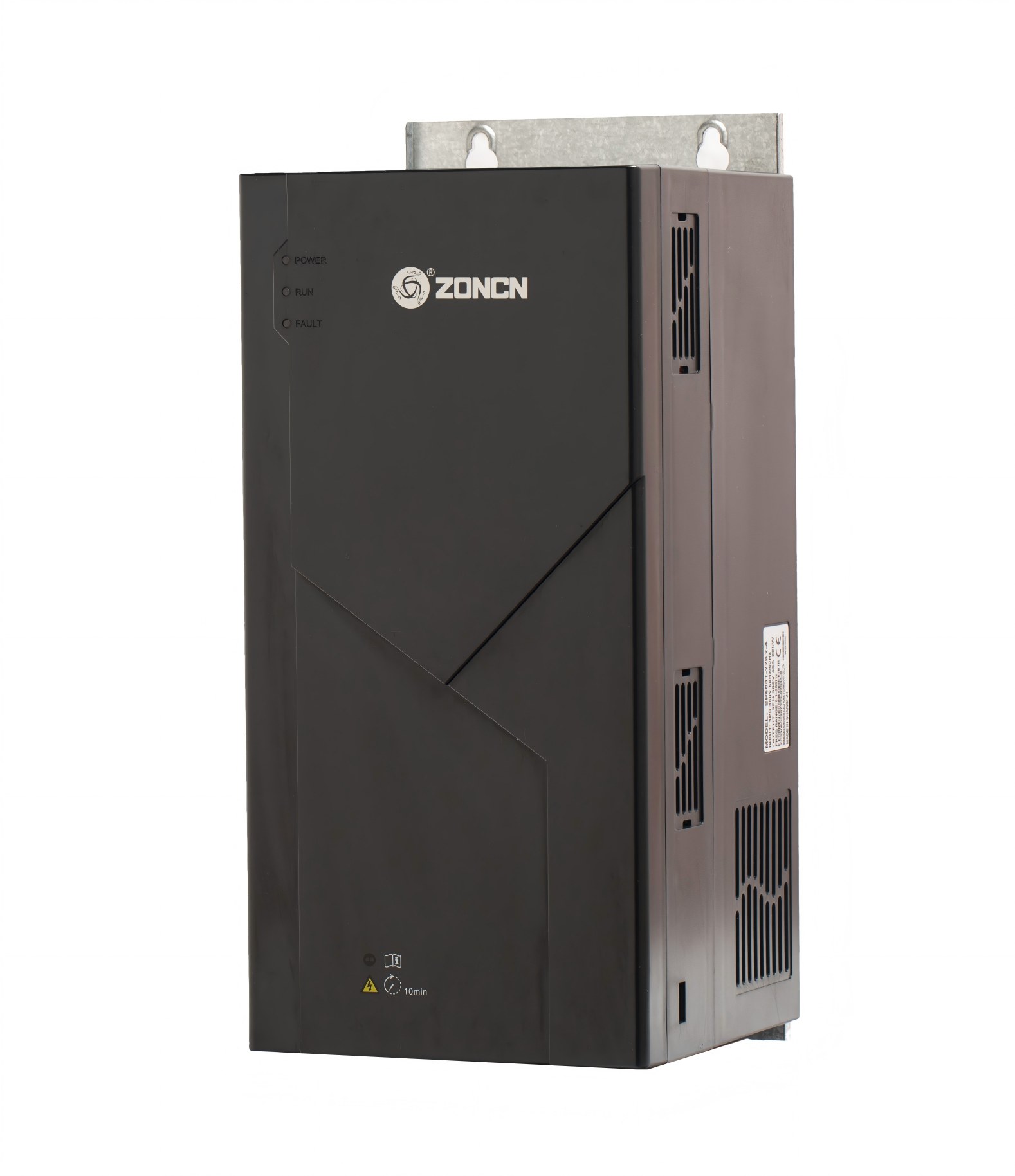

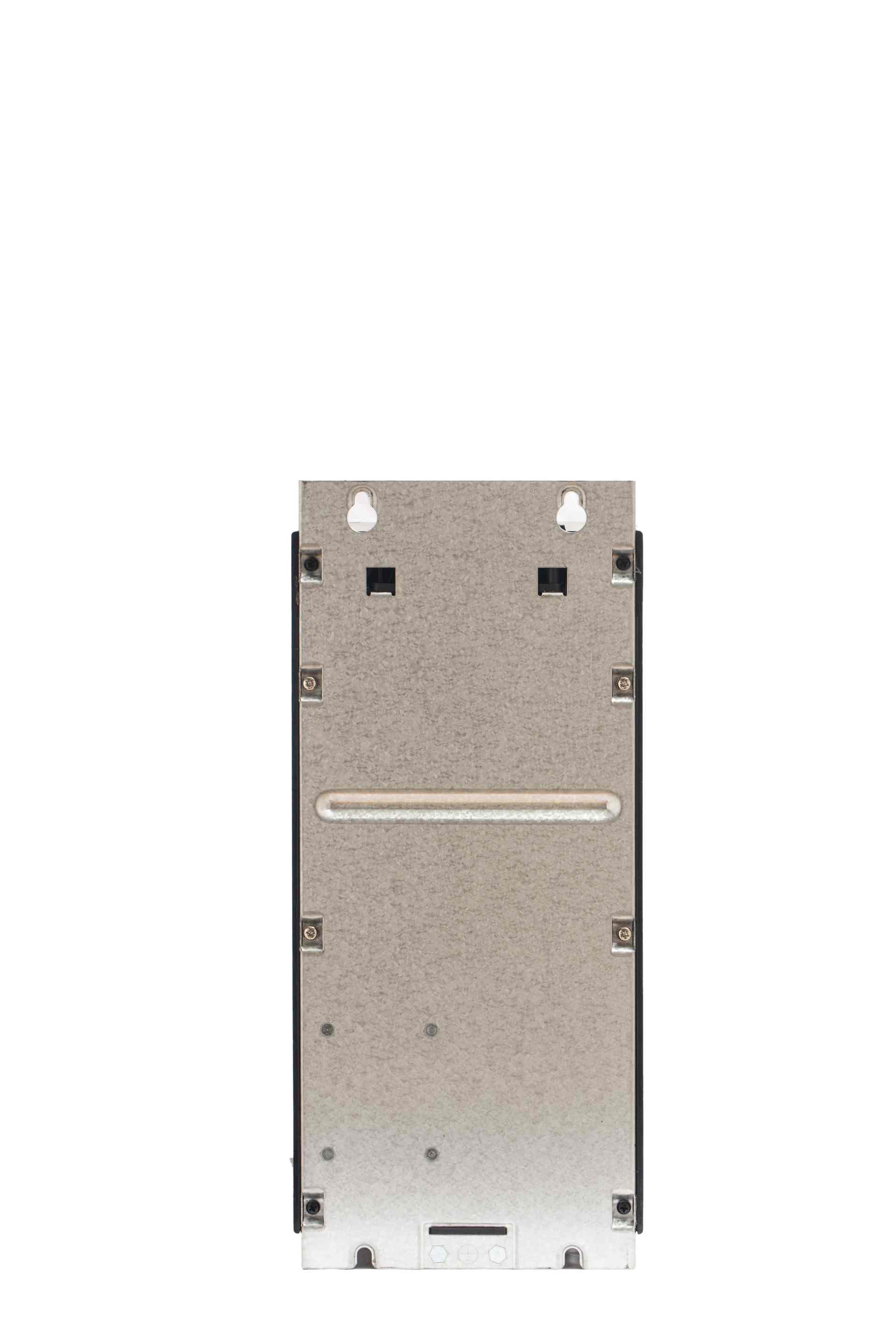

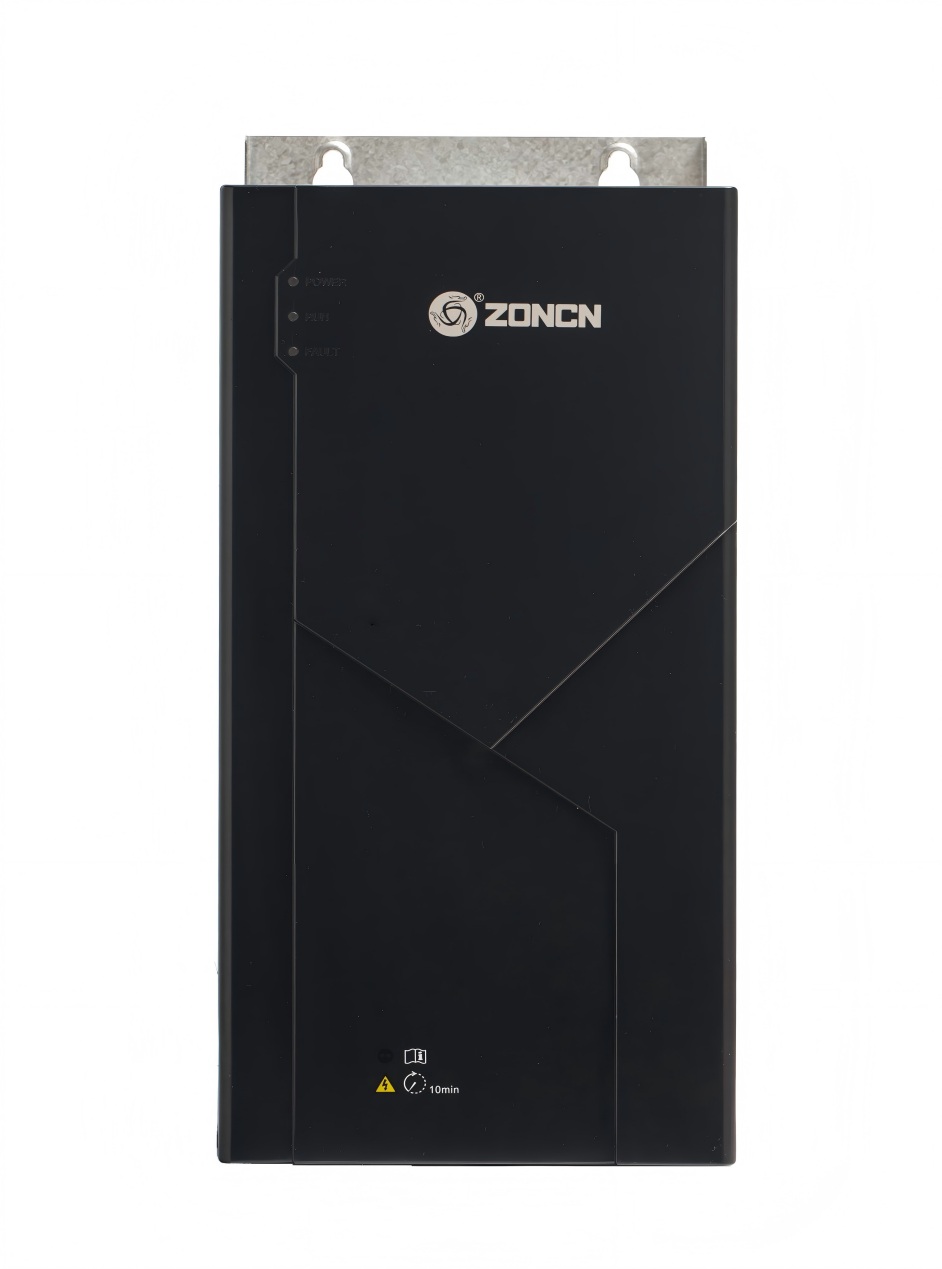

Integrador de inversor para compresor de aire serie SP600

Modo de control

Control vectorial de lazo abierto, control V/F

Frecuencia máxima

Control vectorial de lazo abierto: 0～600 Hz, control V/F: 0～3200 Hz

Frecuencia portadora

0,5 kHz ～ 15 kHz. La frecuencia portadora se ajusta automáticamente en función de las características de la carga.

Resolución de frecuencia de entrada

Ajuste digital: 0,01 Hz

Ajuste analógico: frecuencia máxima x 0,025 %

par de arranque

0,5 Hz/ 150%

Rango de velocidad

1:100

Precisión y estabilidad de la velocidad

± 0,2%

Precisión del control de par

±10%

Capacidad de sobrecarga

60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal.

Aumento de par

Impulso fijo

Aumento personalizado del 0,1 % al 30,0 %.

Curva V/F

Curva V/F lineal

Curva V/F multipunto

Curva V/F de potencia N (potencia 1,2, potencia 1,4, potencia 1,6, potencia 1,8, cuadrada)

separación V/F

Dos tipos: separación completa; separación parcial

Modo rampa

Rampa en línea recta

Rampa en forma de S

Cuatro grupos de tiempos de aceleración/desaceleración con un rango de 0,0 a 6500,0 s.

Métodos de comunicación

RS485

Control JOG

Rango de frecuencia JOG: 0,00–50,00 Hz

Tiempo de aceleración/desaceleración JOG: 0,0–6500,0 s

PID integrado

Permite implementar fácilmente un sistema de control de bucle cerrado controlado por procesos.

Regulación automática de voltaje (AVR)

Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica.

Fuente de frecuencia

Configuración digital

Entrada analógica

1 sensor de presión: entrada de 4 ~ 20 mA

2 sensores de temperatura: PT100

Entrada digital

2 entradas digitales

1. Protección de circuito PTC (compatible con entradas digitales normales)
