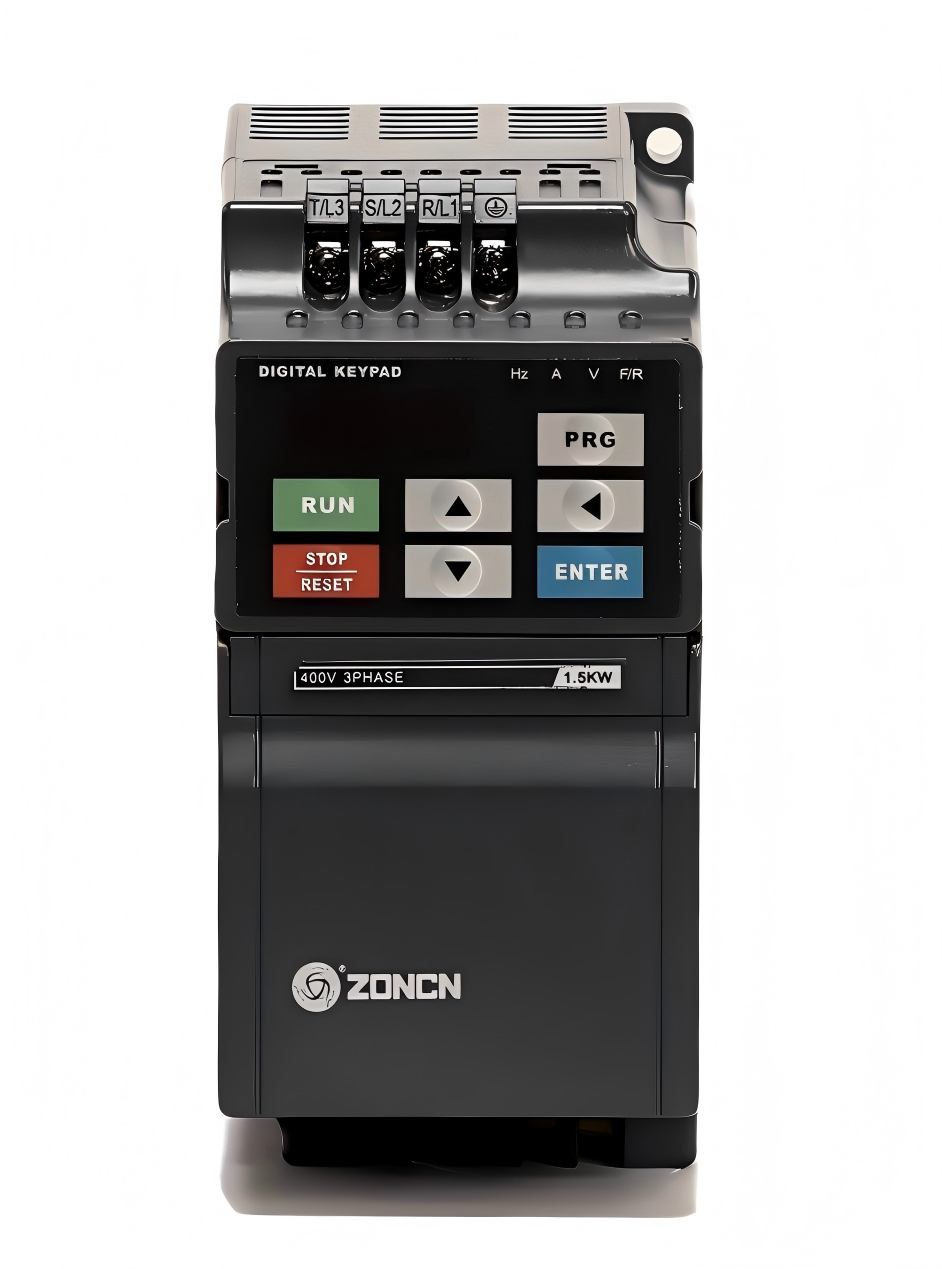

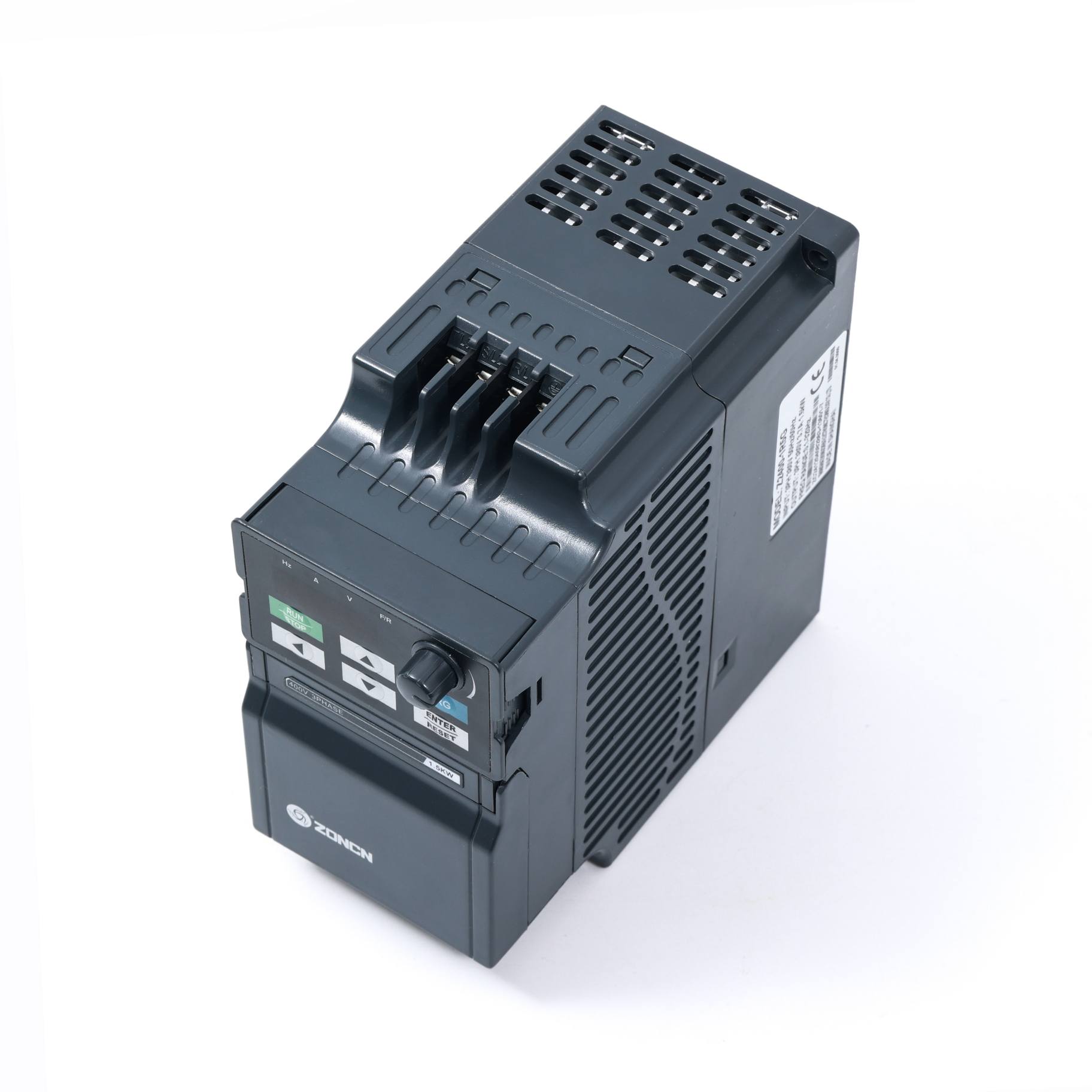

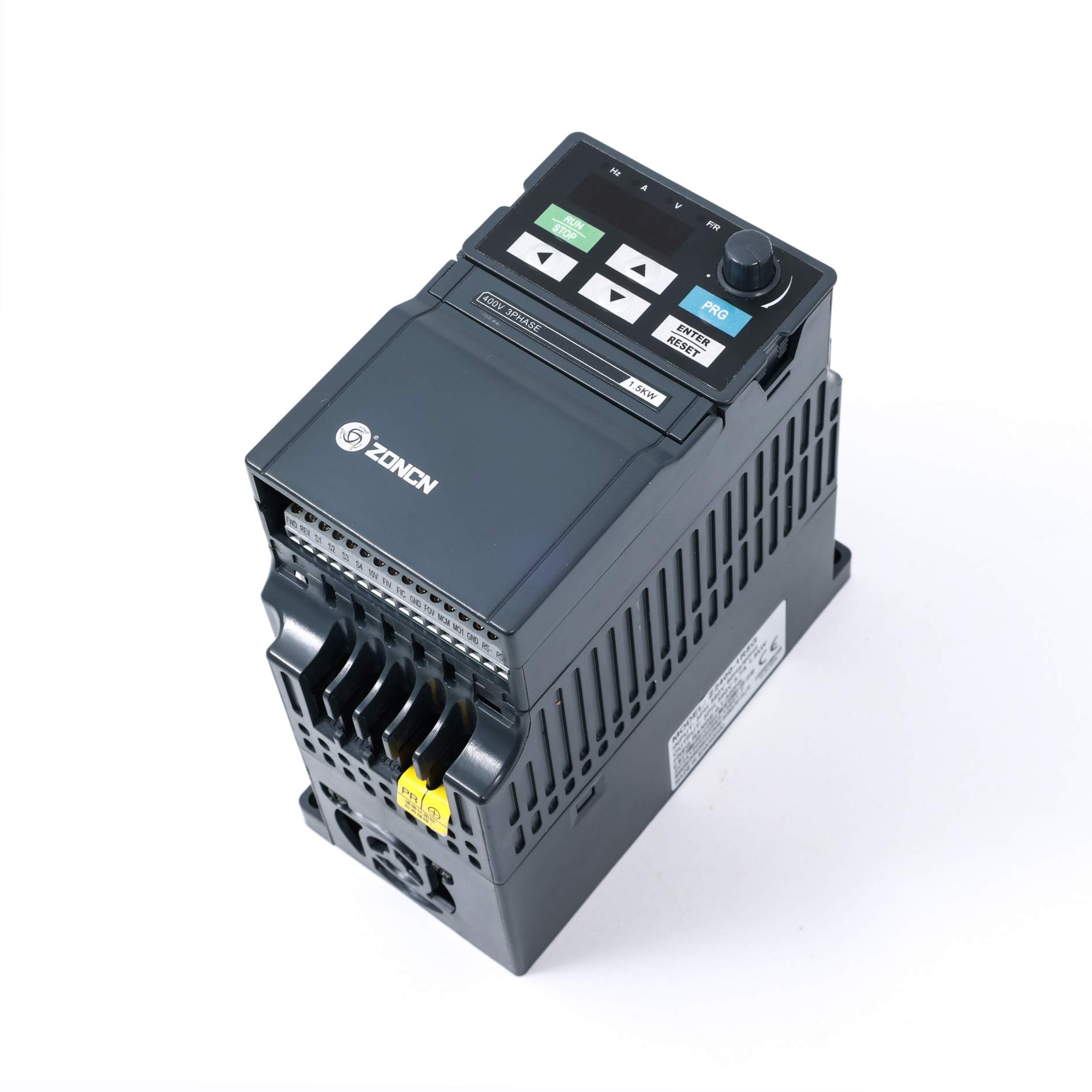

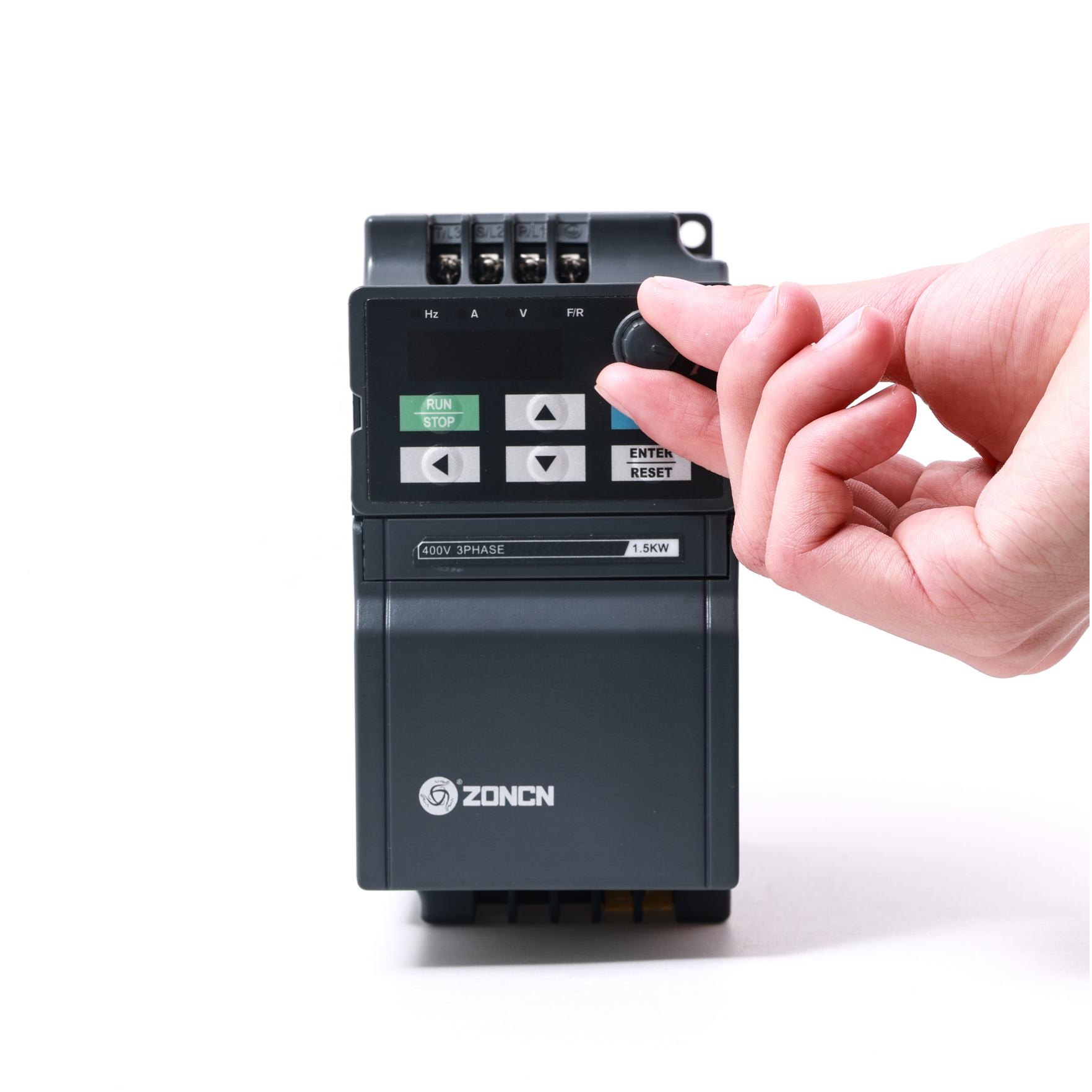

La serie 2000 es un variador de frecuencia vectorial avanzado y compacto que proporciona control vectorial de lazo abierto, con limitación de corriente rápida y funciones de protección integrales. La serie Z2000T es compatible con motores PM.
Número de artículo :
Z2000Pedido (cantidad mínima de pedido) :
20Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaColor :
BlackPlazo de entrega :
18-30 daysPeso :
Maximum 200kgLa serie Z2000 es un convertidor de frecuencia vectorial compacto y de alto rendimiento que ofrece una gran capacidad de sobrecarga y un alto par motor, garantizando un arranque suave del motor incluso bajo cargas pesadas. Su diseño elegante y compacto integra electrónica de potencia avanzada para proporcionar un control preciso de velocidad y par, lo que lo hace ideal para aplicaciones industriales donde la eficiencia y la fiabilidad son fundamentales. Equipado con mecanismos de protección integrales, que incluyen protección contra sobrecorriente, sobretensión, sobrecalentamiento y pérdida de fase, protege tanto al convertidor como a los motores conectados de posibles daños, lo que aumenta la vida útil del sistema y reduce el tiempo de inactividad. Además, la serie Z2000 admite el control de motores síncronos de imanes permanentes (PMSM), mejorando la eficiencia general del sistema.
Características del producto
· Control vectorial de flujo (VC) V/F (Voltaje/Frecuencia) sin sentido
·La capacidad de sobrecarga es de 60 s para el 150 % de la corriente nominal y de 3 s para el 180 % de la corriente nominal.
• Existen diez fuentes de frecuencia auxiliares.
• Permite realizar un ajuste fino de la frecuencia auxiliar y la síntesis de frecuencia.
• Compatible con motores PM (serie Z2000 T)
• Rango de potencia: 220 V 0,4~7,5 kW
380V 0,75~450kW
Especificaciones técnicas
| Artículo | Especificación Z2000 | |
| Función estándar | Modo de control | Control de flujo vectorial sin sentido (SFVC) Control de voltaje/frecuencia (V/F) |
| Frecuencia máxima | Control vectorial: 0-320 Hz. Control VF: 0-3200 Hz. | |
| Frecuencia portadora | 1-16 kHz. La frecuencia portadora se ajusta automáticamente en función de las características de la carga. | |
| Solución de frecuencia de entrada | Ajuste digital: 0,01 Hz. Ajuste analógico: frecuencia máxima × 0,025 %. | |
| par de arranque | Tipo G: 0,5 Hz/150 % (SFVC) Tipo P: 0,5 Hz/100 % | |
| Rango de velocidad | 1:100 | |
Precisión y estabilidad de la velocidad | ±0,5% | |
Capacidad de sobrecarga | Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal. Tipo P: 60 s para el 120 % de la corriente nominal, 3 s para el 150 % de la corriente nominal. | |
| Aumento de par | Impulso automático; Impulso personalizado del 0,1 % al 30,0 %. | |
| Curva VF | Curva V/F lineal; Curva V/F multipunto; Curva V/F de potencia N | |
| separación V/F | Dos tipos: separación completa; separación parcial | |
Modo rampa | Rampa en línea recta; rampa en curva en S; Cuatro grupos de tiempos de aceleración/desaceleración con un rango de 0,0 a 6500,0 s. | |
Frenado de CC | Frecuencia de frenado de CC: de 0,0 Hz a la frecuencia máxima. Tiempo de frenado: 0,0~100,0 s Valor de la corriente de frenado: 0,0%~100,0% | |
Control JOG | Rango de frecuencia JOG: 0,00~50,00 Hz Tiempo de aceleración/desaceleración JOG: 0,0~6500,0 s | |
| Múltiples velocidades preestablecidas integradas | Implementa hasta 16 velocidades mediante la sencilla función PLC o la combinación de estados del terminal X. | |
| PID integrado | Permite implementar fácilmente un sistema de control de bucle cerrado controlado por procesos. | |
| Regulación automática de voltaje (AVR) | Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica. | |
| Control automático de bloqueo por sobretensión/sobrecorriente | La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar disparos frecuentes debido a sobretensión/sobrecorriente. | |
| límite de corriente rápida | Ayuda a evitar frecuentes fallos por sobrecorriente en el variador de CA. | |
| Límite y control del par | Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica. | |
Presupuesto
| Modelo | Potencia de salida nominal (kW) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Motor equipado (KW) |
| Voltaje de entrada (V): 1PH/3PHAC220V±15% | ||||
Z2200-0R4G | 0,4 | 5.4 | 2.5 | 0,4 |
Z2200-0R75G | 0,75 | 7.2 | 5 | 0,75 |
Z2200-1R5G | 1.5 | 10 | 7 | 1.5 |
Z2200-2R2G | 2.2 | 16 | 11 | 2.2 |
Z2200-3R7G | 3.7 | 23 | 16.5 | 3.7 |
Z2200-5R5G | 5.5 | 21 | 25 | 5.5 |
Z2200-7R5G | 7.5 | 31 | 32 | 7.5 |
| Voltaje de entrada (V): 3PH CA 380V ± 15% | ||||
Z2400-0R75G | 0,75 | 3.8 | 2.5 | 0,75 |
Z2400-1R5G | 1.5 | 5 | 3.7 | 1.5 |
Z2400-2R2G | 2.2 | 5.8 | 5 | 2.2 |
Z2400-3R7G/5R5P | 3,7/5,5 | 10/15.0 | 9.0/13 | 3,7/5,5 |
Z2400-5R5G | 5.5 | 15 | 13 | 5.5 |
Z2400-7R5P | 7.5 | 20 | 17 | 7.5 |
Z2400-7R5G/11P | 7,5/11 | 20/26 | 17/25 | 7,5/11 |
Z2400-11G/15P | 11/15.0 | 26/35 | 25/32 | 11/15.0 |
Z2400-15G/18.5P | 15/18.5 | 35/38 | 32/37 | 15/18.5 |
Z2400-18.5G/22P | 18,5/22 | 38/46 | 37/45 | 18,5/22 |
Z2400-22G/30P | 22/30 | 46/62 | 45/60 | 22/30 |
Z2400-30G/37P | 30/37 | 62/76 | 60/75 | 30/37 |
Z2400-37G/45P | 37/45 | 76/90 | 75/90 | 37/45 |
Z2400-45G/55P | 45/55 | 90/105 | 90/110 | 45/55 |
Z2400-55G | 55 | 105 | 110 | 55 |
Z2400-75P | 75 | 140 | 150 | 75 |
Z2400-75G/90P | 75/90 | 140/160 | 150/176 | 75/90 |
Z2400-90G/110P | 90/110 | 160/210 | 176/210 | 90/110 |
Z2400-110G/132P | 110/132 | 210/240 | 210/253 | 110/132 |
Z2400-132G/160P | 132/160 | 240/290 | 253/300 | 132/160 |
Z2400-160G/185P | 160/185 | 290/330 | 300/340 | 160/185 |
Z2400-185G/200P | 185/200 | 330/370 | 340/380 | 185/200 |
Z2400-200G/220P | 200/220 | 370/410 | 380/420 | 200/220 |
Z2400-220G/250P | 220/250 | 410/460 | 420/470 | 220/250 |
Z2400-250G/280P | 250/280 | 460/500 | 470/520 | 250/280 |
Z2400-280G/315P | 280/315 | 500/580 | 520/600 | 280/315 |
Z2400-315G/350P | 315/350 | 580/620 | 600/640 | 315/350 |
Z2400-350G/400P | 350/400 | 620/670 | 640/690 | 350/400 |
Z2400-400G/450P | 400/450 | 670/790 | 690/790 | 400/450 |
Z2400-450G/500P | 450/500 | 790/835 | 790/860 | 450/500 |

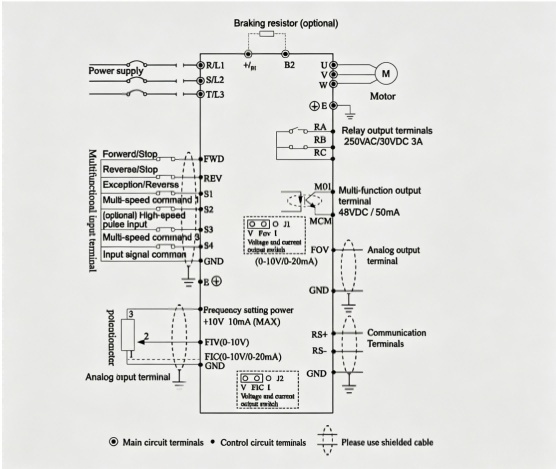

Diagrama de cableado típico

Observación:
1: Unidad de frenado incorporada por debajo de 37 kW (incluidos 37 kW), la unidad de frenado incorporada de 45 a 160 kW es opcional. 2: Reactor de CC incorporado de 30 a 160 kW es opcional.
2: El reactor de CC incorporado de 30~160 kW es opcional.
Dimensión
(1)0,4--22 kW


(2)30--160kW


Modelo | Dimensiones del contorno (mm) | Tamaño de instalación (mm) | Reactor opcional | |||||
| W | H | H1 | D | A | B | Φd | ||
Z2200-0R4G | 72 | 142 |
一 | 152 | 62.7 | 132,7 | 5 |
一 |
Z2200-0R75G | ||||||||
Z2200-1R5G | ||||||||
Z2200-2R2G | 100 | 183 | 一 | 143 | 90 | 173 | 5 | 一 |
Z2200-3R7G | ||||||||
Z2200-5R5G | 130 | 260 | 一 | 184 | 120 | 250 | 5 | 一 |
Z2200-7R5G | ||||||||
Z2400-0R4G |
72 |
142 |
一 |
152 |
62.7 |
132,7 |
5 |
一 |
Z2400-0R75G | ||||||||
Z2400-1R5G | ||||||||
Z2400-2R2G | ||||||||
Z2400-3R7G/5R5P | 100 | 183 | 一 | 143 | 90 | 173 | 5 | 一 |
Z2400-5R5G | ||||||||
Z2400-7R5P | 130 | 260 |
一 | 184 | 120 | 250 | 5 |
一 |
Z2400-7R5G/11P | ||||||||
Z2400-11G/15P | ||||||||
Z2400-15G/18.5P | 195 | 280 |
一 | 179 | 182,5 | 266 | 7 |
一 |
Z2400-18.5G/22P | ||||||||
Z2400-22G/30P | ||||||||
Z2400-30G/37P | 245 | 390 | 425 | 193 | 180 | 410 | 7 |
CC incorporado reactor (Opcional) |
Z2400-37G/45P | ||||||||
Z2400-45G/55P | 300 | 500 | 540 | 252 | 200 | 522 | 9 | |
Z2400-55G | ||||||||
Z2400-75P | ||||||||
Z2400-75G/90P | 338 | 546 | 576 | 256,5 | 270 | 560 | 9 | |
Z2400-90G/110P | 338 | 550 | 580 | 300 | 270 | 564 | 9 | |
Z2400-110G/132P | ||||||||
Z2400-132G/160P | 400 | 675 | 715 | 310 | 320 | 695 | 11 | Sin reactor de CC |
Z2400-160G/185P | ||||||||
Z2400-132G/160PZ | 400 | 871.5 | 915 | 310 | 320 | 895 | 11 | CC incorporado reactor |
Z2400-160G/185PZ | ||||||||
