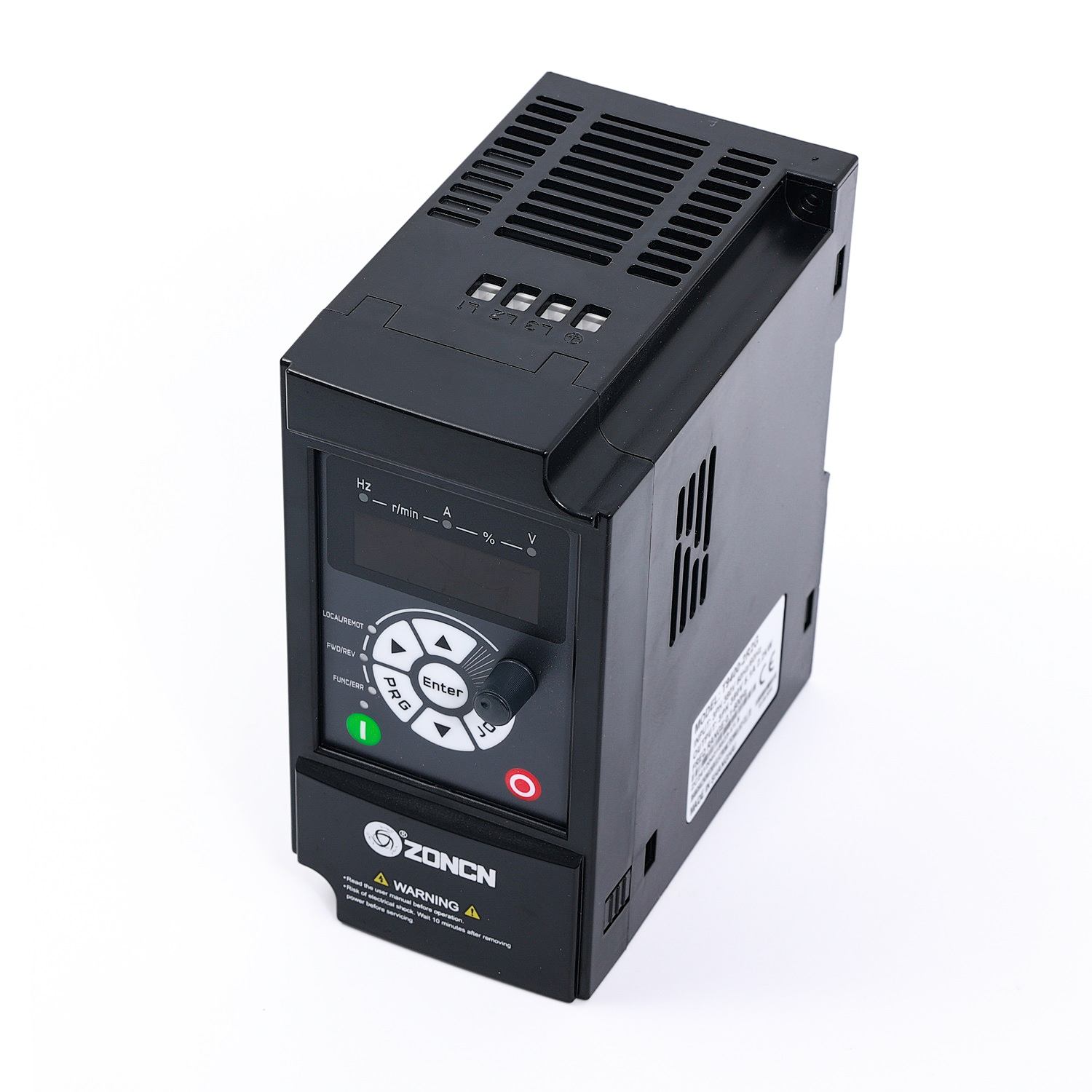

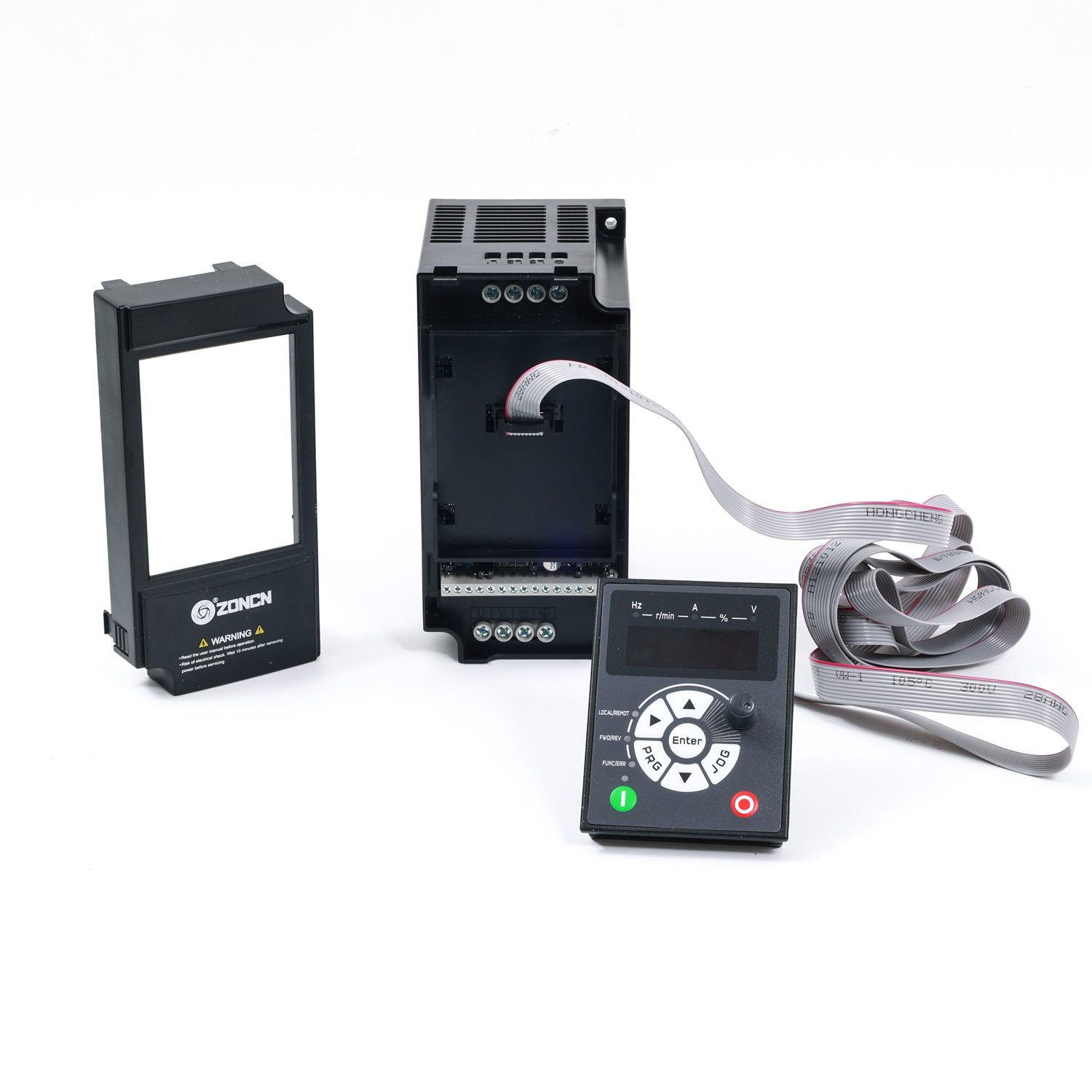

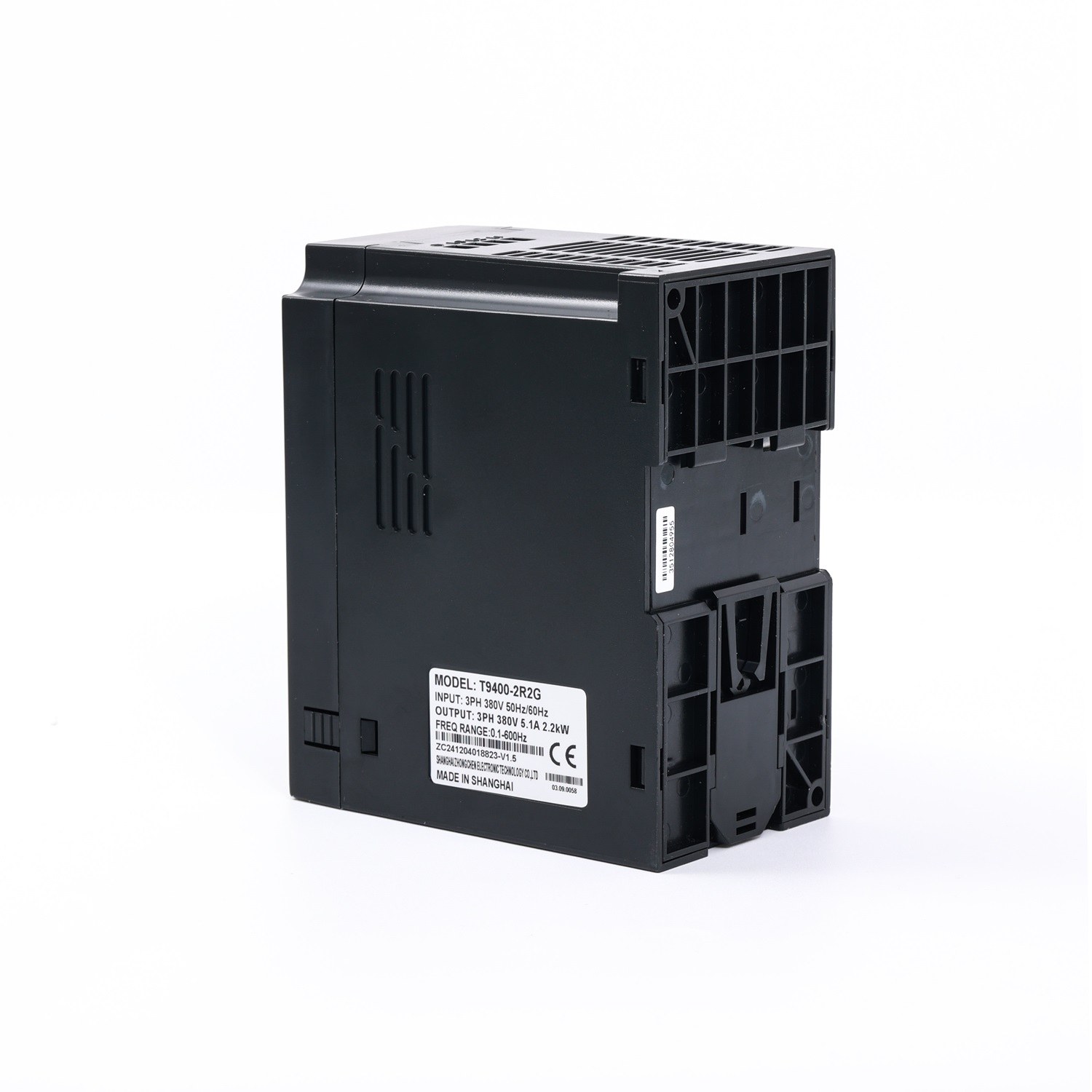

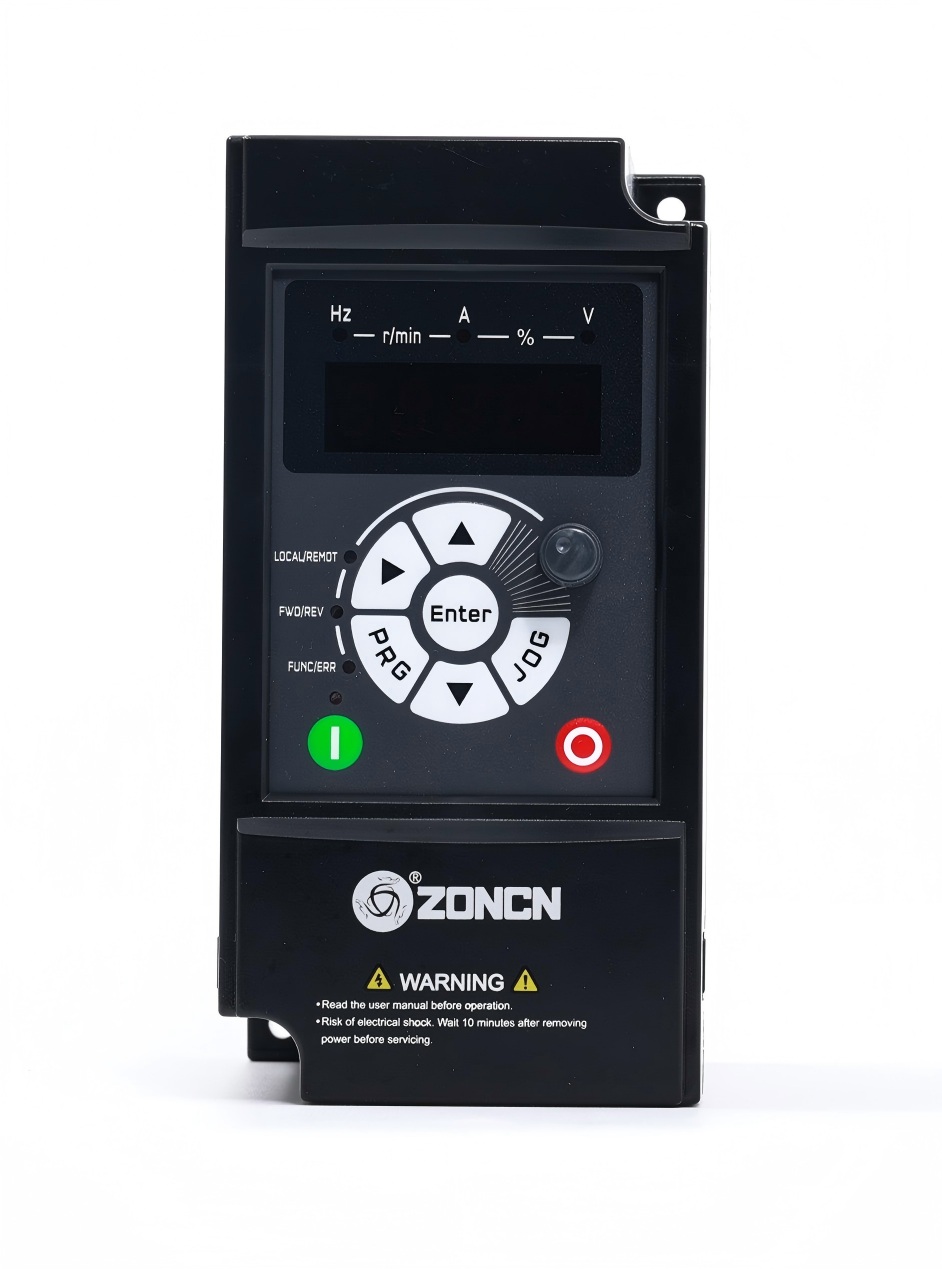

Tanto los motores síncronos como los asíncronos admiten diversos métodos de control, ofrecen un alto par motor y presentan una instalación compacta, lo que los hace adecuados para condiciones de funcionamiento convencionales.
Número de artículo :
T9000Pedido (cantidad mínima de pedido) :
20Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaColor :
BlackPlazo de entrega :
18-30 daysPeso :
5.6kgLa serie T9000 ofrece diversos modos de control para satisfacer diferentes requisitos operativos. Su alto par motor garantiza un arranque estable y fiable incluso bajo cargas pesadas. Su diseño compacto facilita la instalación. Además, su excelente compatibilidad permite operaciones de arranque y parada instantáneas.
Características del producto
• Control vectorial de lazo abierto/cerrado, control V/F (PID integrado) de motores síncronos y asíncronos.
• Gran par motor, que garantiza un arranque suave del motor bajo cargas pesadas.
·Funcionalidad potente y rendimiento excepcional, adecuado para la mayoría de las ocasiones generales.
• Admite varios tipos de tarjetas PG
• Admite parada y arranque instantáneos.
· Estructura compacta y fácil de instalar
· Rango de potencia:
220 V: 0,4-3,7 kW 380 V: 0,4-450 kW
Especificaciones técnicas
| Artículo | Especificación T9000 |
Modo de control | Control V/F Control vectorial de flujo sin sensores (SVC) Control vectorial de lazo cerrado (FVC) (por encima de 3,7 kW) |
Frecuencia máxima | 599 Hz |
Frecuencia portadora | 0,5 kHz-16 kHz La frecuencia portadora se ajusta automáticamente en función de las características de la carga. |
Resolución de frecuencia de entrada | Ajuste digital: 0,01 Hz Ajuste analógico: Frecuencia máxima × 0,025 % |
Par de arranque | Tipo G: 0,5 Hz/150 % (SVC) Tipo P: 0,5 Hz/100 % |
Rango de velocidad | 1:100(SVC) |
Precisión y estabilidad de la velocidad | ±0,5% (VCS) |
Capacidad de sobrecarga | Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal. Tipo P: 60 s para el 120 % de la corriente nominal, 3 s para el 150 % de la corriente nominal. |
Aumento de par | Impulso automático; Aumento personalizado: 0,1%~30,0% |
Curva VF | Curva V/F lineal Curva V/F multipunto Curva VIF de potencia N (potencia 1,2, potencia 1,4, potencia 1,6, potencia 1,8, cuadrado) |
separación V/F | 2 tipos: separación completa; separación parcial |
Modo rampa | Rampa en línea recta. Cuatro grupos de tiempos de aceleración/desaceleración con un rango de 0,006500,0 s |
Frenado de CC | Frecuencia de frenado de CC: 0,00 Hz - Frecuencia máxima. Tiempo de frenado: 0,0 s ~ 36,0 s. Valor actual de la acción de frenado: 0,0%~100,0% |
Control JOG | Rango de frecuencia JOG: 0,00 Hz ~ 50,00 Hz. Tiempo de aceleración/desaceleración JOG: 0,0 s ~ 6500,0 s. |
PLC sencillo, múltiples velocidades preestablecidas. | Implementa hasta 16 velocidades mediante la sencilla función PLC o una combinación de estados de terminal. |
PID integrado | Permite implementar fácilmente un sistema de control de bucle cerrado controlado por procesos. |
Regulación automática de voltaje (AVR) | Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica. |
Control de bloqueo por sobretensión/sobrecorriente | La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar disparos frecuentes debido a sobretensión/sobrecorriente. |
límite de corriente rápida | II ayuda a evitar fallos frecuentes por sobrecorriente en el variador de CA. |
Límite y control del par | Puede limitar el par automáticamente y evitar disparos frecuentes por sobrecorriente durante el proceso de funcionamiento. El control de par se puede implementar en el modo FVC. |
Rendimiento alto | El control de los motores asíncronos se implementa mediante la tecnología de control vectorial de corriente de alto rendimiento. |
Paseo en bajada rápida a través | La energía de retroalimentación de carga compensa la reducción de voltaje para que el variador de CA pueda seguir funcionando durante un corto tiempo. |
Compatibilidad con múltiples tarjetas PG | Soporte para tarjeta PG de entrada diferencial, tarjeta PG de resolutor, tarjeta PG de transformador rotativo. |
límite de corriente rápida | Ayuda a evitar fallos frecuentes por sobrecorriente en el variador de frecuencia. |
Control de temporización | Rango de tiempo: 0,0 min ~ 6500,0 min |
Métodos de comunicación | RS-485 |
Fuente de comandos | Panel de control/Terminales de control/Puerto de comunicación serie Puedes realizar el cambio entre estas fuentes de varias maneras. |
Fuente de frecuencia | Hay diez fuentes de frecuencia. Configuración digital, configuración de voltaje analógico, configuración de corriente analógica, configuración de pulsos, configuración del puerto serie. Puedes realizar la conmutación de varias maneras. |
Fuente de frecuencia auxiliar | Hay diez fuentes de frecuencia auxiliar. Permite el ajuste fino de la frecuencia auxiliar y la síntesis de frecuencia. |
Terminal de entrada | Estándar: 4 terminales de entrada digital (por debajo de 5,5 kW) / 6 terminales de entrada digital (por encima de 7,5 kW); 1 terminal de entrada analógica (por debajo de 5,5 kW) / 2 terminales de entrada analógica (por encima de 7,5 kW); 1 entrada de voltaje (solo admite de 0 a 10 V, superior a 7,5 kW), 1 entrada de voltaje (0-10 V) o entrada de corriente (4-20 mA) |
Terminal de salida | 1 Terminal de salida de pulsos de alta velocidad (colector abierto) (superior a 3,7 kW) 1 terminal de salida de reproducción (por debajo de 5,5 kW) / 2 terminales de salida de reproducción (por encima de 7,5 kW) 1 terminal de salida analógica (3,7 kW-5,5 kW) / 2 terminales de salida analógica (más de 7,5 kW), admite salida de corriente de 4~20 mA o salida de voltaje de 0-10 V. |
Pantalla LED | Muestra los parámetros |
Bloqueo con llave y selección de funciones | Puede bloquear las teclas parcial o totalmente y definir el rango de funcionamiento de algunas teclas para evitar un mal funcionamiento. |
Modo de protección | Detección de cortocircuito del motor al encenderlo, protección contra pérdida de fase de entrada/salida, protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, protección contra sobrecalentamiento, protección contra sobrecarga. |
Ubicación de instalación | Interior, libre de luz solar directa, polvo, gas corrosivo, gas combustible, humo de aceite, vapor, |
Altitud | Menos de 1000 m |
Temperatura ambiente | -10℃~+40℃ (se reduce la potencia si la temperatura ambiente está entre 40℃ y 50℃) |
Humedad | Menos del 95% de humedad relativa, sin condensación. |
Vibración | Menos de 5,9 m/s² (0,6 g) |
Temperatura de almacenamiento | -20℃~+60℃ |
Presupuesto
| Modelo | Corriente de entrada (A) | Potencia de salida (kW) | Corriente de salida (A) | Motor (kW) |
| Voltaje de entrada (V): 1PHAC220V±15% | ||||
T9200-0R4G | 5.4 | 0,4 | 2.1 | 0,4 |
T9200-0R75G | 7.2 | 0,75 | 3.8 | 0,75 |
T9200-1R5G | 10 | 1.5 | 7.2 | 1.5 |
T9200-2R2G | 16 | 2.2 | 9 | 2.2 |
T9200-3R7G | 17 | 3.7 | 17 | 3.7 |
| Voltaje de entrada (V): 3PHAC380V±15% | ||||
T9400-0R4G | 3.4 | 0,4 | 2 | 0,4 |
T9400-0R75G | 3.8 | 0,75 | 2.5 | 0,75 |
T9400-1R5G | 5 | 1.5 | 3.7 | 1.5 |
T9400-2R2G | 5.8 | 2.2 | 5 | 2.2 |
T9400-3R7G/5R5P | 10/15.0 | 3,7/5,5 | 9.0/13 | 3,7/5,5 |
T9400-5R5G | 15 | 5.5 | 13 | 5.5 |
T9400-7R5G/11P | 20/26 | 7,5/11 | 17/25 | 7,5/11 |
T9400-11G/15P | 26/35 | 11/15.0 | 25/32 | 11/15.0 |
T9400-15G/18.5P | 35/38 | 15/18.5 | 32/37 | 15/18.5 |
T9400-18.5G/22P | 38/46 | 18,5/22 | 37/45 | 18,5/22 |
T9400-22G/30P | 46/62 | 22/30 | 45/60 | 22/30 |
T9400-30G/37P | 62/76 | 30/37 | 60/75 | 30/37 |
T9400-37G/45P | 76/90 | 37/45 | 75/91 | 37/45 |
T9400-45G/55P | 92/113 | 45/55 | 91/112 | 45/55 |
T9400-55G | 113 | 55 | 112 | 55 |
T9400-75P | 157 | 75 | 150 | 75 |
T9400-75G/90P | 157/180 | 75/90 | 150/176 | 75/90 |
T9400-90G/110P | 180/214 | 90/110 | 176/210 | 90/110 |
T9400-110G/132P | 214/256 | 110/132 | 210/253 | 110/132 |
T9400-132G/160P | 256/307 | 132/160 | 253/304 | 132/160 |
T9400-160G/185P | 307/355 | 160/185 | 304/340 | 160/185 |
T9400-185G/200P | 355/385 | 185/200 | 340/377 | 185/200 |
T9400-200G/220P | 385/430 | 200/220 | 377/426 | 200/220 |
T9400-220G/250P | 430/475 | 220/250 | 426/465 | 220/250 |
T9400-250G/280P | 475/525 | 250/280 | 465/520 | 250/280 |
T9400-280G/315P | 525/610 | 280/315 | 520/585 | 280/315 |
T9400-315G/350P | 610/665 | 315/350 | 585/650 | 315/350 |
T9400-350G/400P | 665/730 | 350/400 | 650/725 | 350/400 |
T9400-400G/450P | 730/830 | 400/450 | 725/820 | 400/450 |
T9400-450G/500P | 830/885 | 450/500 | 820/880 | 450/500 |

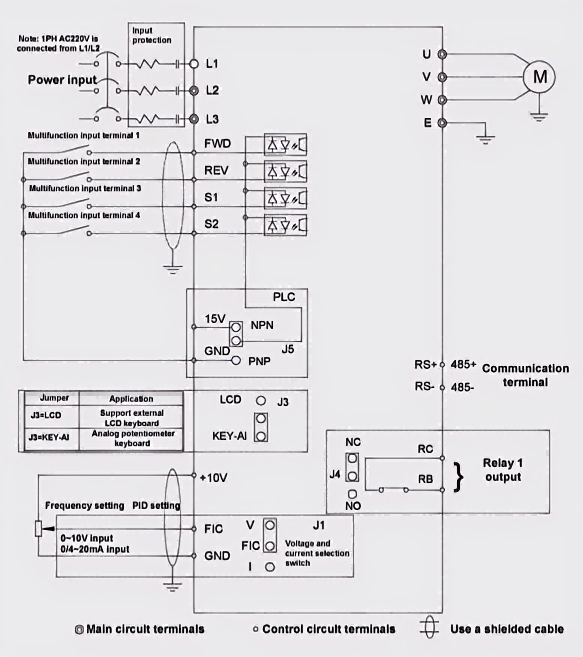

Diagrama de cableado típico
1.1PH/220V 0.4-2.2KW y 3PH/380V 0.4-2.2kW (control VF)

Nota: Es solo para control V/F

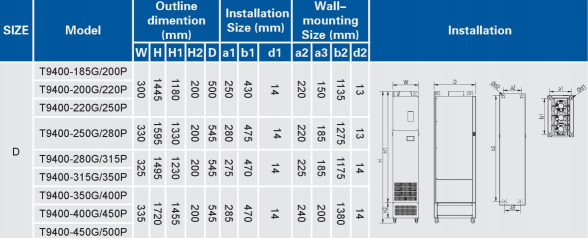

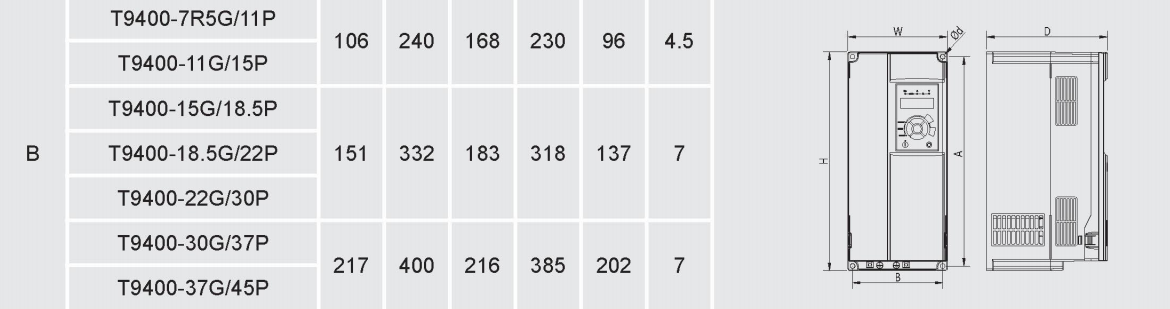

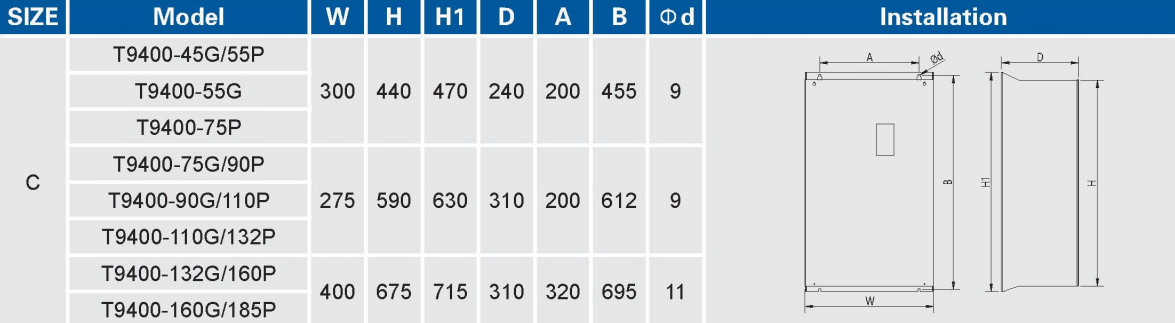

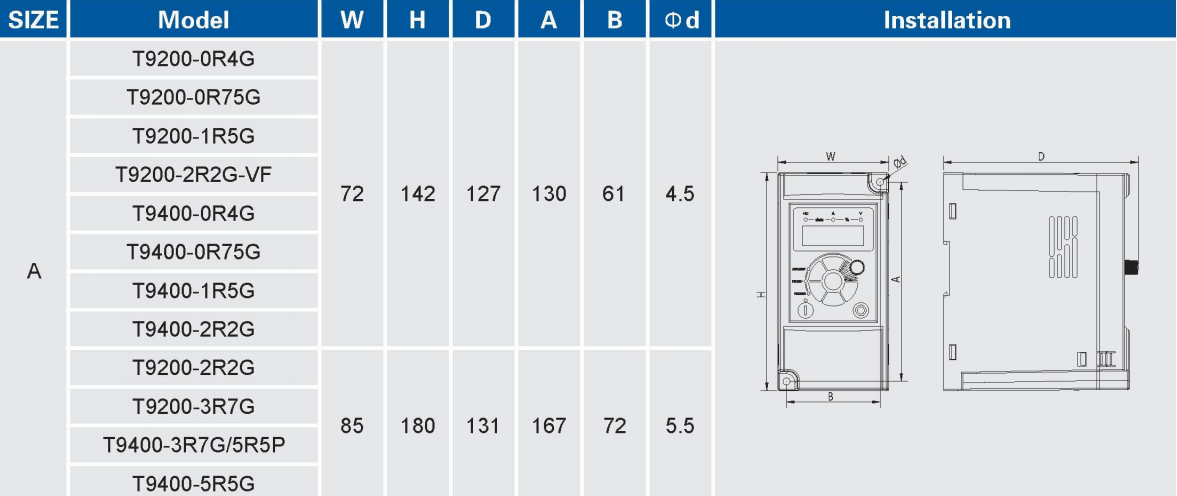

Dimensión
