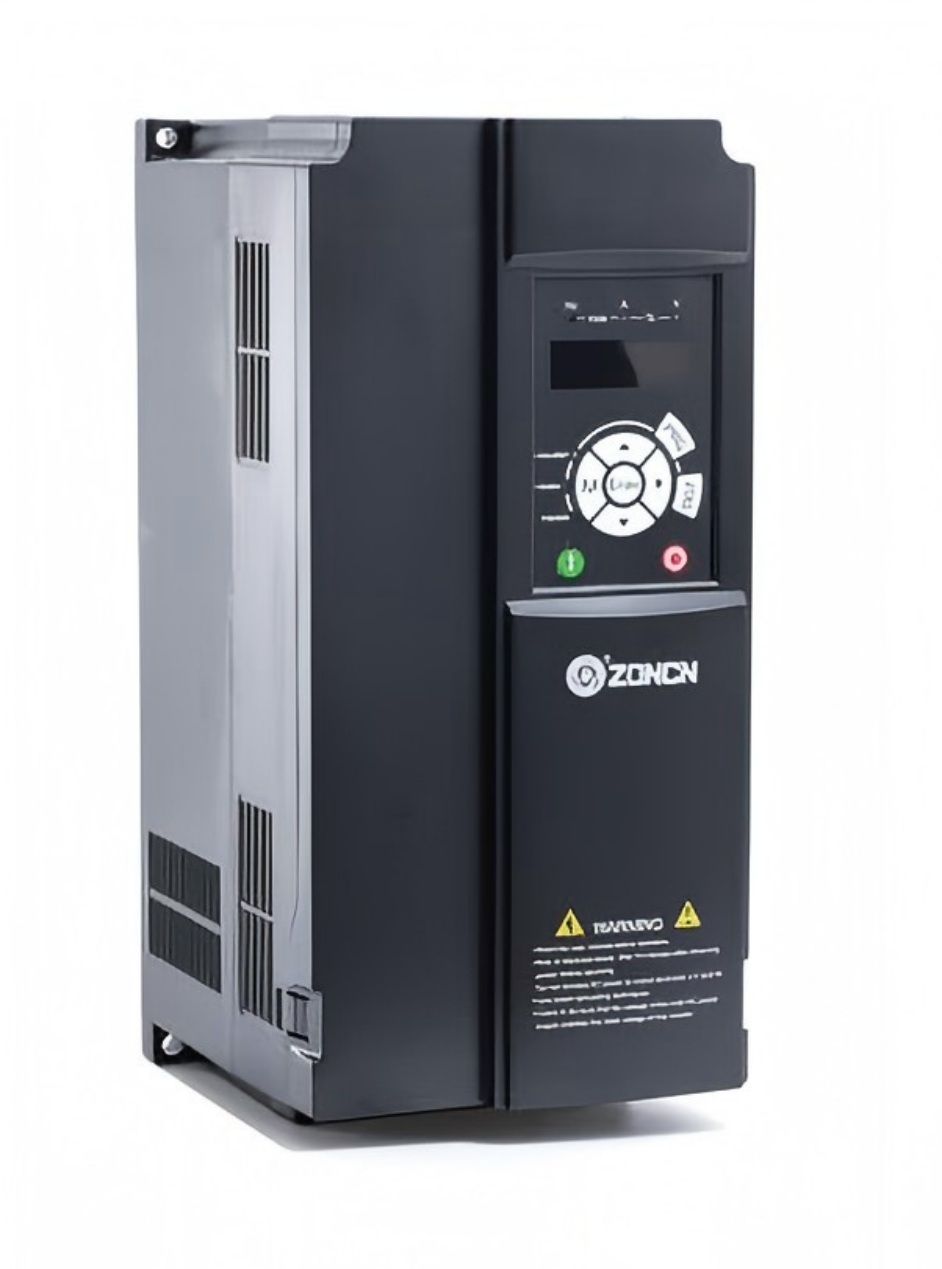

Equipado con comunicación CAN y RS485 integrada y unidad de freno incorporada, este dispositivo cubre un rango de 380 V y de 7,5 kW a 450 kW, y es aplicable a sistemas de bombas electrohidráulicas simples, dobles o múltiples, adoptando la integración de servomotores electrohidráulicos para lograr un control de flujo y un ajuste de salida precisos.
Número de artículo :
Z300TPedido (cantidad mínima de pedido) :
20Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaColor :
BlackPlazo de entrega :
18-30 daysPeso :
8kgEquipado con interfaces de comunicación CAN y RS485 integradas, así como con una unidad de freno interna, este equipo funciona a 380 V con una potencia de entre 7,5 kW y 450 kW. Es ideal para sistemas de bombeo electrohidráulicos de una, dos o varias unidades. Gracias a su diseño con servocontrol electrohidráulico integrado, ofrece un control de caudal de alta precisión y una regulación de salida continua.
Características del producto
Especificaciones técnicas
| Artículo | Especificación Z300T |
| Frecuencia de salida máxima | 0 ~ 300 Hz |
| Frecuencia portadora | 1 kHz ~ 12 kHz, ajustable automáticamente según las características de la carga. |
| Resolución de frecuencia de entrada | Ajuste digital: 0,01 Hz; Ajuste analógico: hasta ×0,025 % |
| Modo de control | Control vectorial de lazo cerrado (FVC); Control V/F |
| Par de arranque | Tipo G: 0 Hz/180 % |
| Rango de regulación de velocidad | 1:1000 (CVF) |
| Velocidad Estabilidad Precisión | ±0,02% (CVF) |
| Precisión del control de par | ±5% (CVF) |
| Capacidad de sobrecarga | Tipo G: 150 % de la corriente nominal durante 60 s; 180 % de la corriente nominal durante 3 s |
| Curva de aceleración/desaceleración | Modo de aceleración/desaceleración lineal. 4 grupos de tiempo de aceleración/desaceleración, rango de tiempo: 0,0~6500,0 s |
| Función de limitación de corriente rápida | Minimizar al máximo las sobrecorrientes y proteger el funcionamiento normal del controlador. |
| Compatibilidad con múltiples codificadores | Admite codificadores como los de tipo diferencial, de colector abierto y de resolución. |
| Prevención de bloqueo por sobretensión/sobrecorriente | Limita automáticamente la corriente y el voltaje durante el funcionamiento para evitar frecuentes disparos por sobrecorriente/sobretensión. |
Presupuesto
Modelo | Voltaje de entrada | Clasificación de salida （kW) | Corriente de entrada nominal（A） | Corriente de salida nominal（A） | Motor(KW) |
Z340T-7R5G/11 | 3 fases CA 380 V ± 15 % | 7,5/11 | 20.0/26.0 | 17.0/25.0 | 7,5/11 |
Z340T -11G/15 | 15/11 | 26.0/35.0 | 25.0/32.0 | 15/11 | |
Z340T -15G/18R5 | 15/18.5 | 35.0/38.0 | 32.0/37.0 | 15/18.5 | |
Z340T -18R5G/22 | 18,5/22 | 38.0/46.0 | 37.0/45.0 | 18,5/22 | |
Z340T -22G/30 | 22/30 | 46.0/62.0 | 45,0/60,0 | 22/30 | |
Z340T -30G/37 | 30/37 | 62.0/76.0 | 60.0/75.0 | 30/37 | |
Z340T -37G/45 | 37/45 | 76,0/90,0 | 75,0/90,0 | 37/45 | |
Z340T -45G/55 | 45/55 | 90,0/105,0 | 90,0/110,0 | 45/55 | |
Z340T -55 | 55 | 105.0 | 110.0 | 55 | |
Z340T -75 | 75 | 140.0 | 150.0 | 75 | |
Z340T -75G/90 | 75/90 | 140,0/160,0 | 150,0/176,0 | 75/90 | |
Z340T -90G/110 | 90/110 | 160,0/210,0 | 176,0/210,0 | 90/110 | |
Z340T -110G/132 | 110/132 | 210,0/240,0 | 210,0/253,0 | 110/132 | |
Z340T -132G/160 | 132/160 | 240,0/290,0 | 253,0/300,0 | 132/160 |
Diagrama de cableado típico

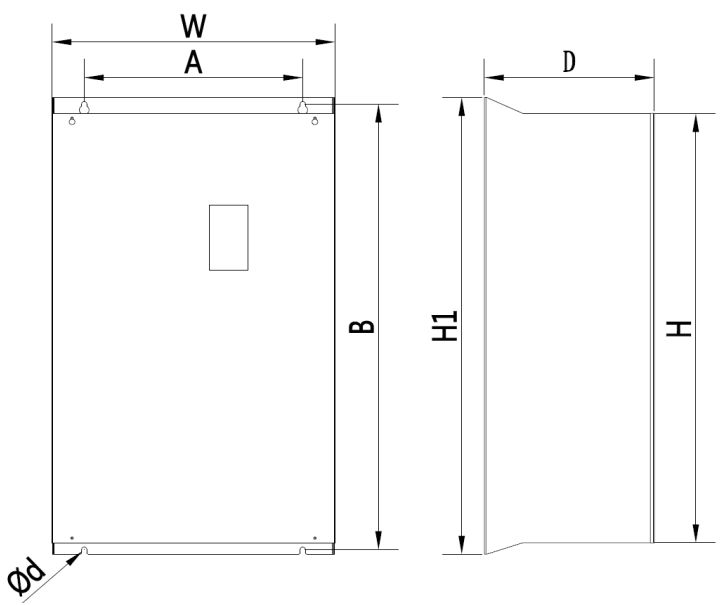

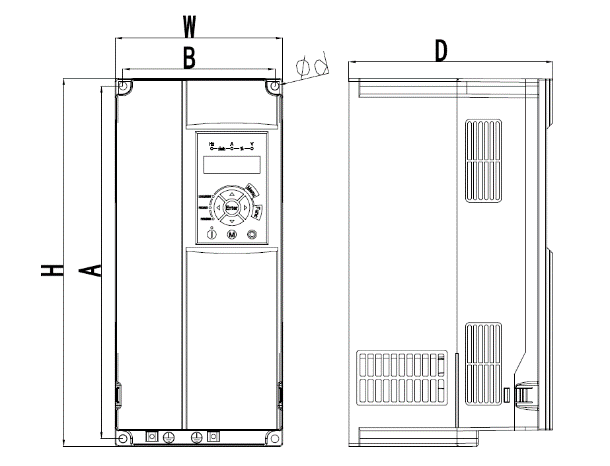

Dimensión
Modelo | W | H | D | A | B | Ød | H1 |
Z340T -7R5G4 ～Z340T -022G4 | 150 | 330 | 183 | 316 | 136 | 7 | ---- |
Z340T -030G～Z340T -037G | 245 | 390 | 190 | 410 | 180 | 7 | 425 |
Z340T -45G～Z340T -55G | 300 | 440 | 240 | 200 | 455 | 9 | 470 |
Z340T -75G ～Z340T -110G | 275 | 590 | 310 | 200 | 612 | 9 | 630 |
Z340T -132G~Z340T -160G | 400 | 675 | 310 | 320 | 695 | 11 | 715 |
