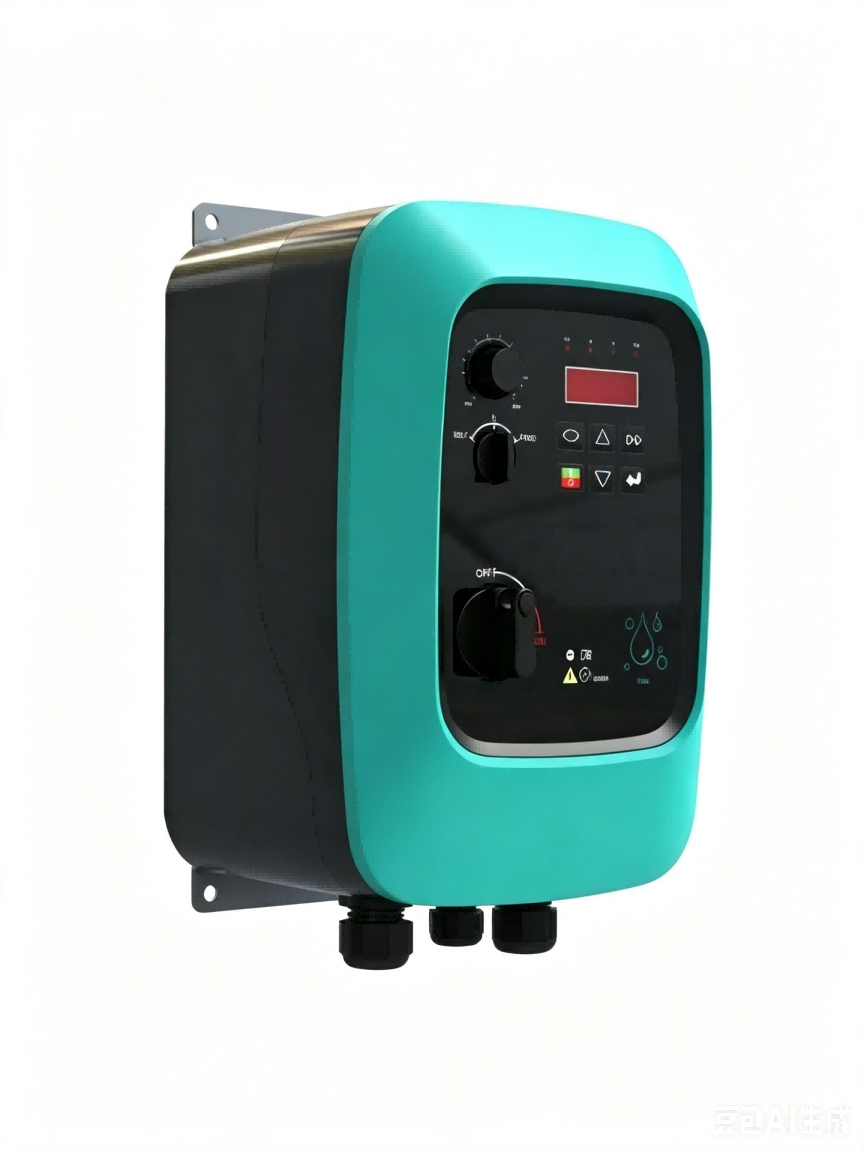

ZONCN compacto inversor montado en el motor Está diseñado para su instalación directa en carcasas de motores. Equipado con una fuente de alimentación y un interruptor de operación integrados, elimina la necesidad de un armario de control independiente, lo que simplifica enormemente el cableado, la instalación y la puesta en marcha en campo.
Incluye filtro EMC C3 integrado para todas las potencias y función de seguridad STO (Safe Torque Off). Admite comunicación Modbus RS485 estándar, y ofrece como módulos de comunicación opcionales Profinet, EtherCAT, Profibus-DP, Modbus TCP y CAN bus para satisfacer las diversas necesidades de redes industriales.
Número de artículo :
T200-BFPedido (cantidad mínima de pedido) :
20Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaColor :
greenPlazo de entrega :
18-30 daysPeso :
Maximum 73kgEste inversor compacto ZONCN adopta un diseño montado en el motor, que se puede instalar directamente sobre el cuerpo del motor. Gracias a su fuente de alimentación y interruptor de operación integrados, elimina la necesidad de un armario de control adicional y reduce significativamente los costos generales del sistema, a la vez que simplifica la instalación, el cableado y la puesta en marcha.
La unidad integra un filtro EMC C3 compatible con todos los modelos de potencia, junto con la función de seguridad STO (Safe Torque Off) para cumplir con los estándares de seguridad industrial. La interfaz de comunicación estándar es Modbus RS485. Para sistemas de automatización avanzados, los módulos de comunicación opcionales admiten Profinet, EtherCAT, Profibus-DP, Modbus TCP y CAN bus, lo que permite una conexión perfecta con diversos PLC y sistemas de control industrial.
Características del producto
Especificaciones técnicas
| Artículo | Especificaciones del T200-BF |
| Frecuencia máxima | 0~600 Hz |
| Frecuencia portadora | 0,5 kHz~16 kHz; La frecuencia portadora se puede ajustar automáticamente según las características de la carga. |
| Resolución de frecuencia de entrada | Ajuste digital: 0,01 Hz; Ajuste de simulación: frecuencia máxima x 0,025 % |
| Modo de control | Control vectorial de lazo abierto Sen (sin PG); Control V/F |
| Par de arranque | Máquina tipo G: 0,5 Hz/150 % (sin PG); máquina tipo P: 0,5 Hz/100 % |
| Rango de regulación de velocidad | 1:100 (No apto para menores) |
| Precisión y estabilidad de la velocidad | ±0,5% (sin PG) |
| Precisión del control de par | ±5% (CVF) |
| Capacidad de sobrecarga | Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal; Tipo P: 60 s para el 120 % de la corriente nominal, 3 s para el 150 % de la corriente nominal. |
| Aumento de par | Aumento automático del par motor; el par motor manual aumenta entre un 0,1 % y un 30,0 %. |
| Curva V/F | Tres tipos: lineal, multipunto; curva V/F de potencia N (potencia 1.2, potencia 1.4, potencia 1.6, potencia 1.8, potencia 2) |
| separación V/F | Dos métodos: separación completa y separación parcial |
| Curva de aceleración y desaceleración | Modo de aceleración/desaceleración lineal o en curva S. Cuatro tiempos de aceleración/desaceleración, rango de tiempo de aceleración/desaceleración de 0,0 a 6500,0 s. |
| Frenado de CC | Frecuencia de frenado de CC: 0,00 Hz ~ frecuencia máxima; Tiempo de frenado: 0,0 s ~ 100,0 s; Valor de la corriente de frenado: 0,0 % ~ 100,0 % |
| Control punto a punto | Rango de frecuencia de trote: 0,00 Hz ~ 50,0 Hz; tiempo de aceleración/desaceleración del trote: 0,0 s ~ 6500,0 s. |
| PLC simple | Implementa hasta 16 velocidades mediante la sencilla función PLC o una combinación de estados de terminal. |
| PID integrado | Implementa fácilmente un sistema de control de bucle cerrado para el controlador de procesos. |
| Regulación automática de voltaje (AVR) | Cuando cambia el voltaje de la red eléctrica, puede mantener automáticamente un voltaje de salida constante. |
| Control de sobretensión, sobrecorriente y bloqueo | Limitación automática de corriente y tensión durante el funcionamiento para evitar disparos frecuentes por sobrecorriente y sobretensión. |
| Función de limitación de corriente rápida | Minimizar las sobrecorrientes para proteger el funcionamiento normal del inversor de frecuencia. |
| Limitación y control del par | La función "excavadora" limita automáticamente el par motor durante el funcionamiento para evitar frecuentes sobretensiones y la detección de cortocircuitos en el motor eléctrico superior. |
| Función de protección | Protección contra deficiencia de fase de entrada y salida, protección contra sobrecorriente, protección contra sobretensión, protección contra subtensión, protección contra sobrecarga y protección contra sobrecarga. |
| Excelente rendimiento | Implementación de motores asíncronos con tecnología de control vectorial de corriente de alto rendimiento. |
| Limitación de corriente rápida | Evite fallas frecuentes por sobrecorriente en el inversor de frecuencia. |
| Control de temporización | Función de control del temporizador: ajuste el rango de tiempo de 0,0 min a 6500,0 min. |
| Soporte para métodos de comunicación | Comunicación RS-485, CAN, comunicación Profi-net |
| Fuente de comandos | Configure el panel de control, el terminal de control y el puerto de comunicación serie. Se puede conmutar de varias maneras. |
| Fuente de frecuencia | 10 fuentes de frecuencia: entrada digital, entrada de voltaje analógico, entrada de corriente analógica, entrada de puerto serie. Se pueden conmutar de varias maneras. |
| Fuentes de frecuencia auxiliar | 10 fuentes de frecuencia auxiliares. Permite realizar de forma flexible el ajuste fino de la frecuencia auxiliar y la síntesis de frecuencia. |
| Terminales de entrada | 6 terminales de entrada digital; 2 terminales de entrada analógica que admiten entrada de voltaje de 0~10V o entrada de corriente de 4~20mA. |
| Terminales de salida | 2 terminales de salida de relé; 2 terminales de salida analógica que admiten salida de corriente de 0~20 mA o salida de voltaje de 0~10 V. |
| Altitud | Por debajo de 1000 m (por encima de 1000 m se requiere una reclasificación a una categoría inferior) |
| Temperatura ambiente | -10℃~+40℃ (si la temperatura ambiente es de 40℃~50℃, utilice una configuración más baja) |
| Humedad | Humedad relativa inferior al 95%, sin condensación de gotas de agua. |
| Vibración | Menos de 5,9 m/s² (0,6 g) |
| Temperatura de almacenamiento | -20℃~+60℃ |
| Nivel de protección | IP66 |
Presupuesto
Modelo inversor | Voltaje de entrada | Potencia nominal de salida (kW) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Potencia del motor aplicable (kW) |
T200-0R75G-4-BF | 3PH CA 380V±15% | 0,75 | 3.8 | 2.1 | 0,75 |
T200-1R5G-4-BF | 1.5 | 5.0 | 3.8 | 1.5 | |
T200-2R2G-4-BF | 2.2 | 5.8 | 5.1 | 2.2 | |
T200-3R7G-4-BF | 3.7 | 10.0 | 9.0 | 3.7 | |
T200-5R5G-4-BF | 5.5 | 15.0 | 13.0 | 5.5 | |
T200-7R5G-4-BF | 7.5 | 20.0 | 17.0 | 7.5 | |
T200-11G-4-BF | 11 | 26.0 | 25.0 | 11 |

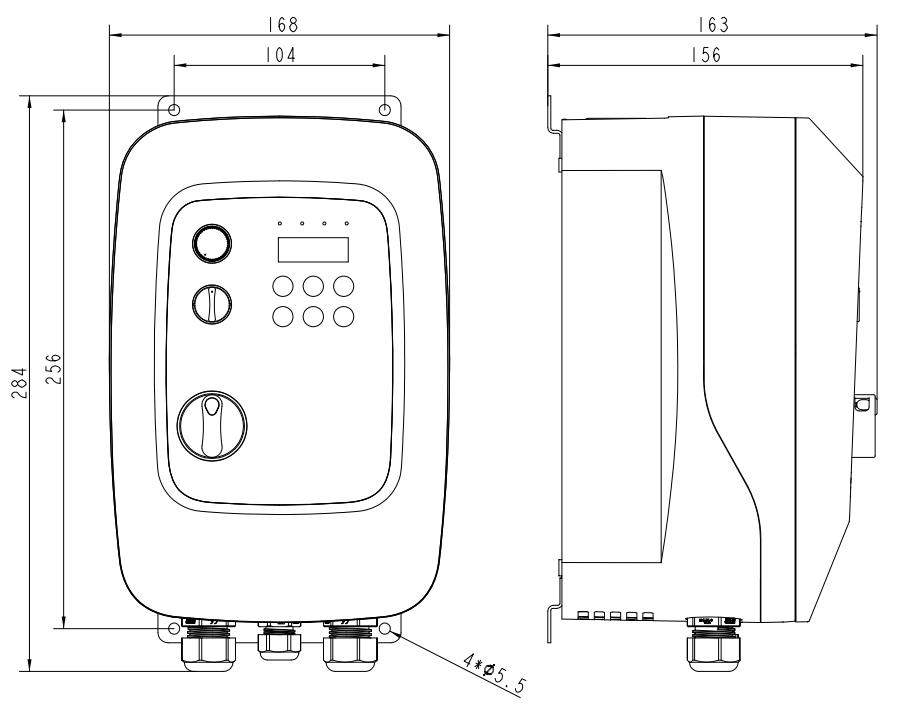

Dimensión típica
(1) CA 380V 0,75KW~3,7KW

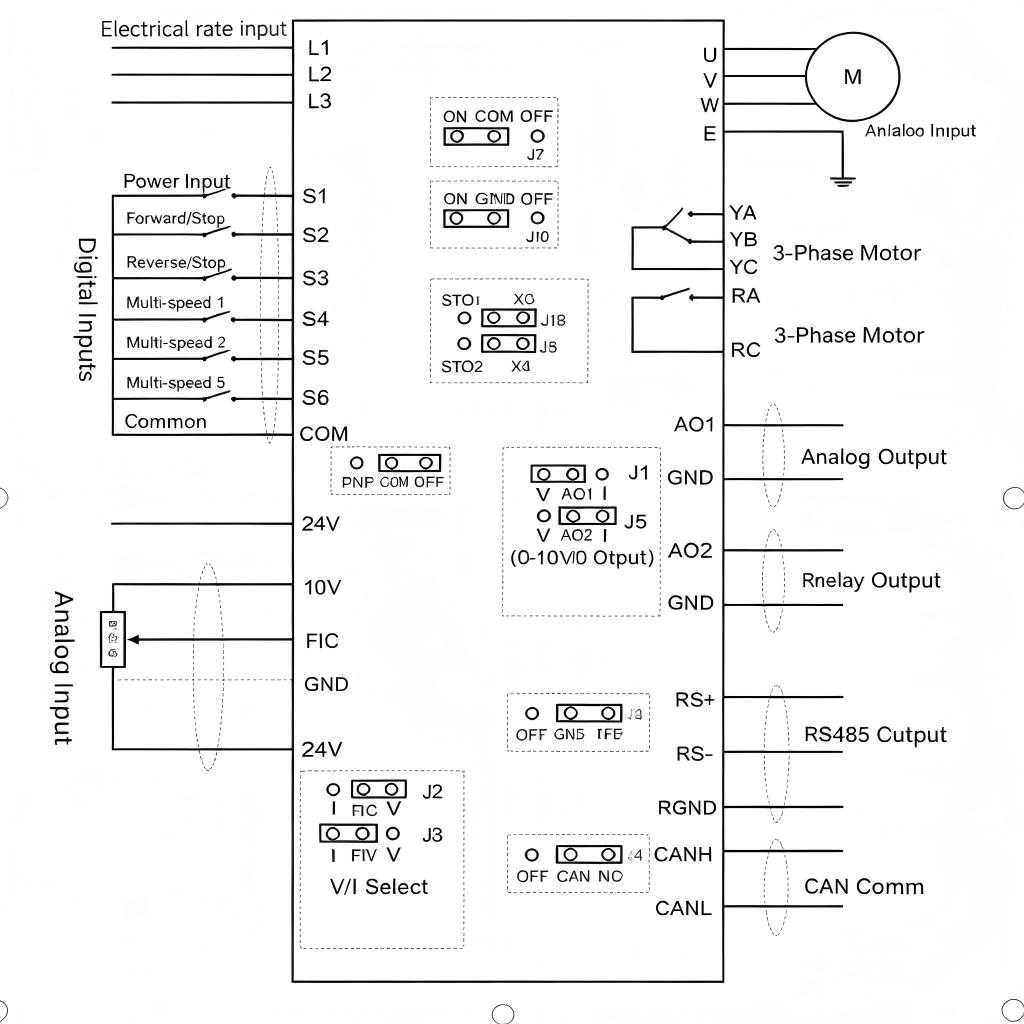

Diagrama de cableado típico
