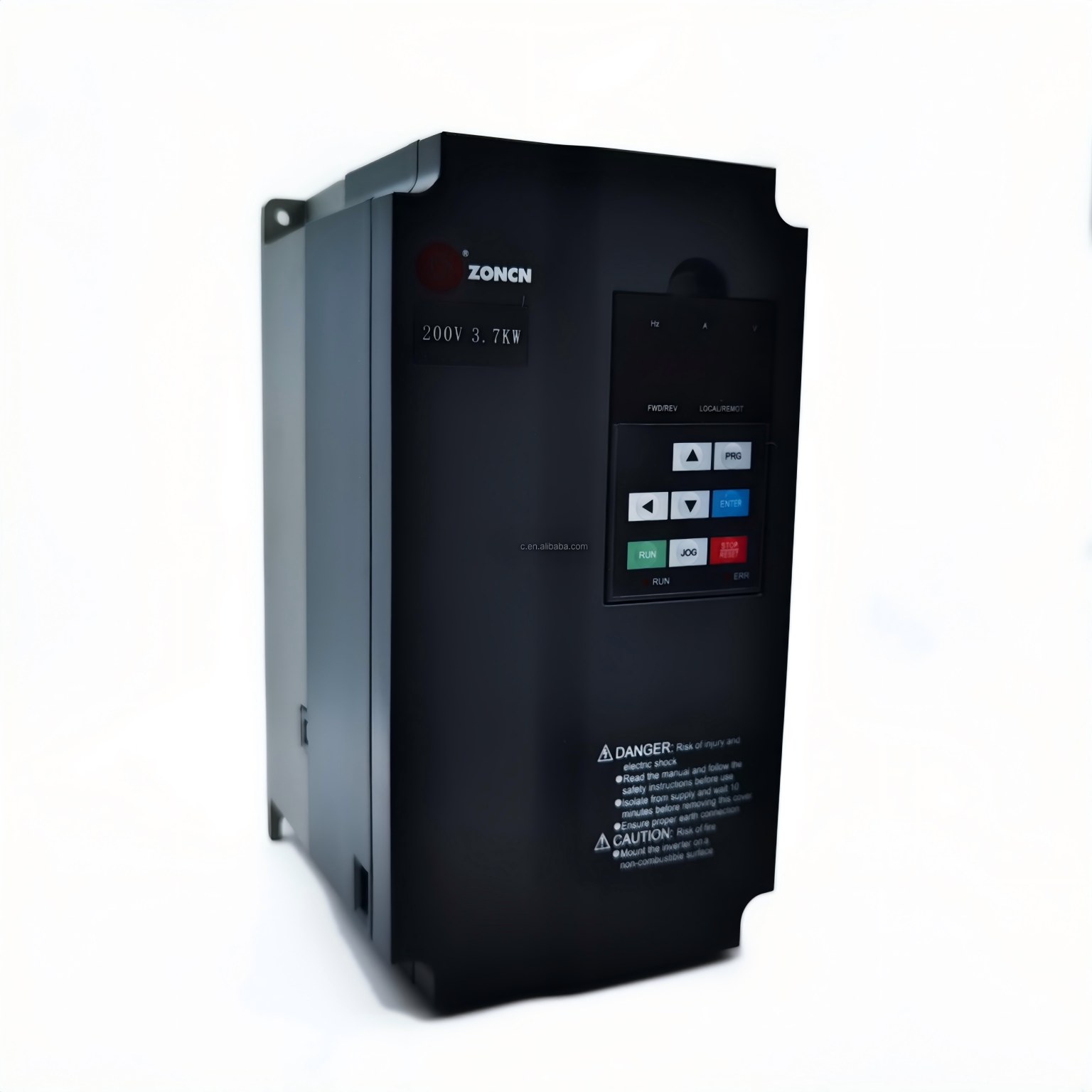

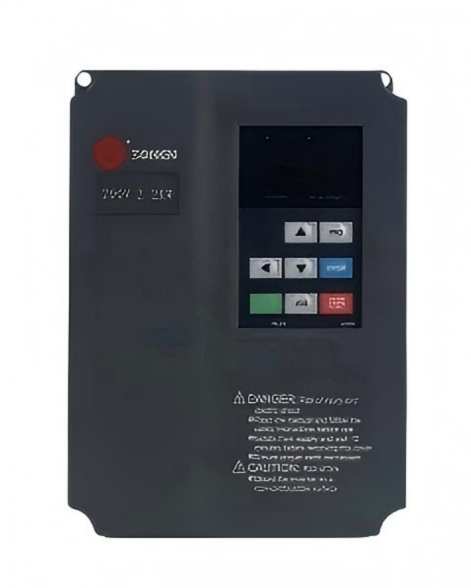

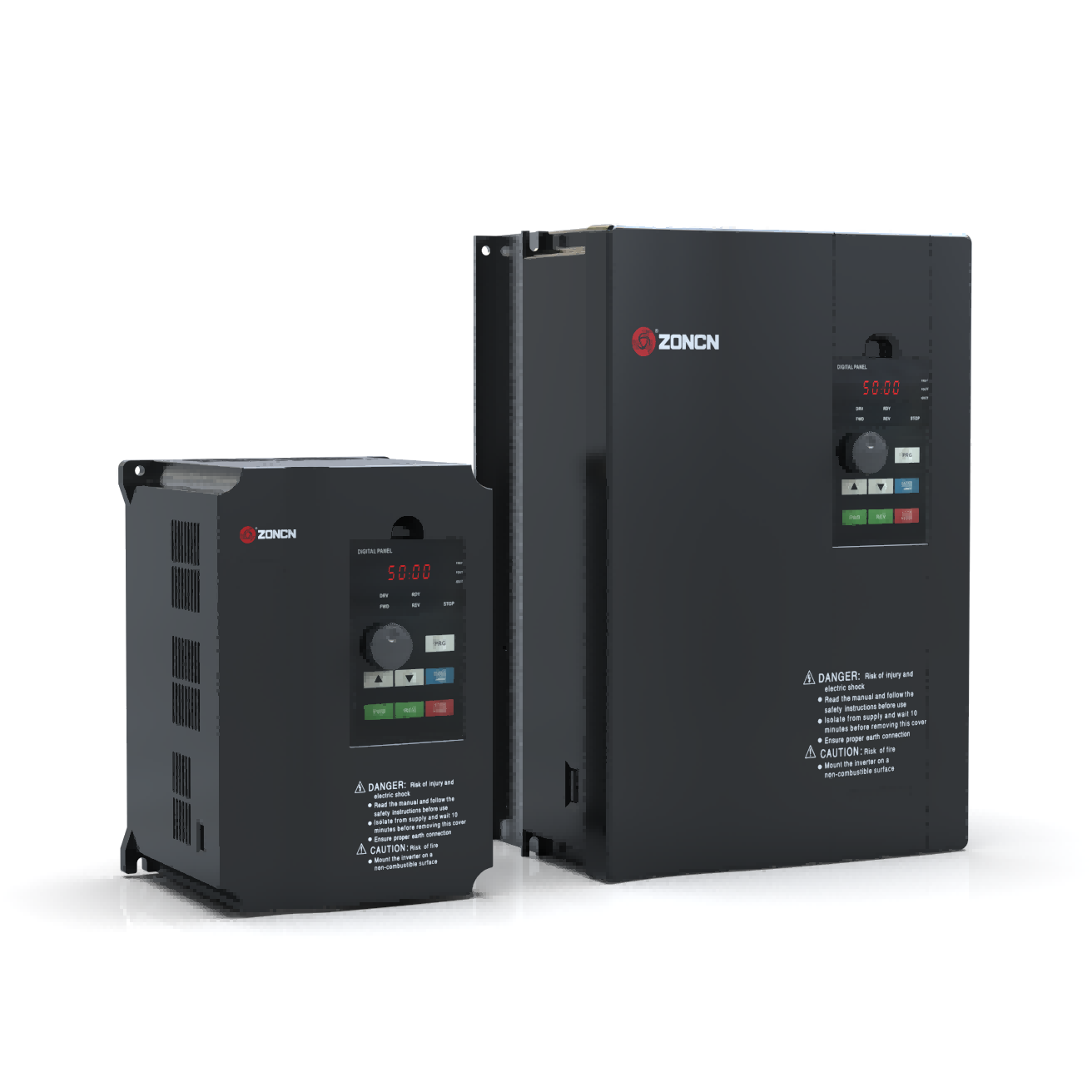

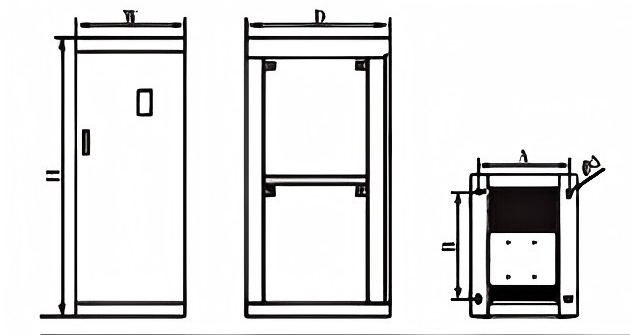

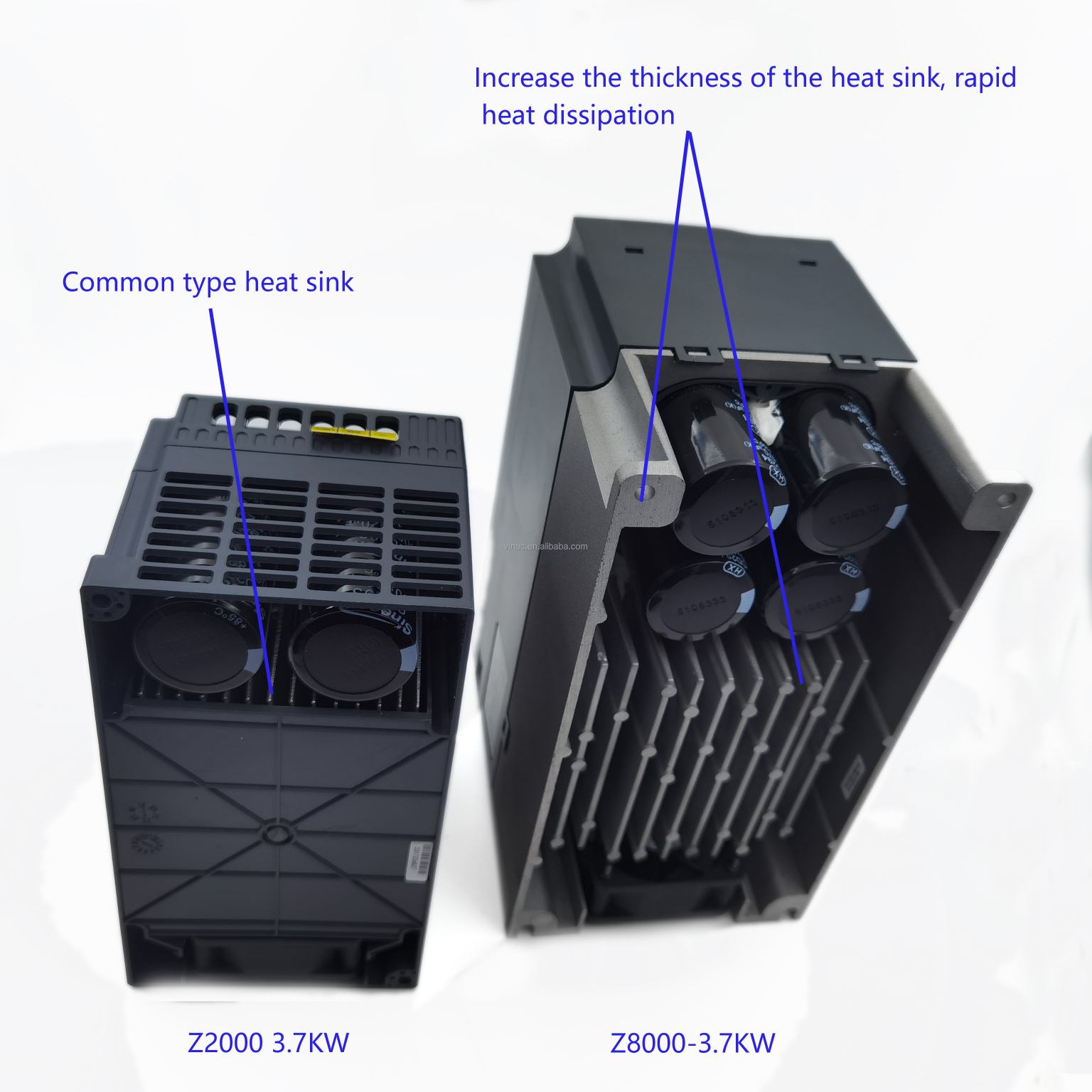

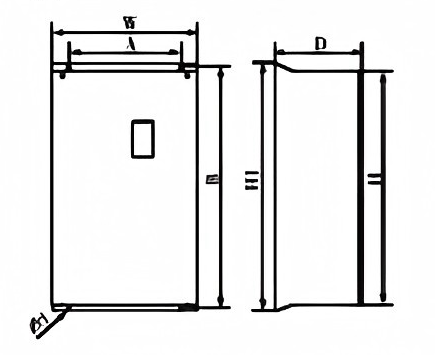

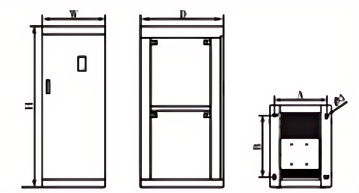

Control vectorial de lazo cerrado de alto rendimiento de la serie Z8000

Modo de control

Control vectorial de flujo sin sensores (SFVC)

Control vectorial de lazo cerrado (CLVC)

Control de voltaje/frecuencia (V/F)

Frecuencia máxima

Control vectorial: 0–320 Hz

Control V/F: 0–3200 Hz

Frecuencia portadora

1–16 kHz

La frecuencia portadora se ajusta automáticamente en función de las características de la carga.

Frecuencia de entrada y solución

Ajuste digital: 0,01 Hz

Ajuste analógico: frecuencia máxima x 0,025 %

par de arranque

Tipo G: 0,5 Hz/150 % (SF VC); 0 Hz/180 % (CL VC)

Tipo P: 0,5 Hz/100%

rango de velocidad

1:100 (SF VC)

1:1000 (CL VC)

velocidad estabilidad precisión

±0,5% (SF VC)

0,02% (CL VC)

Precisión del control de par

± 5% (CL VC)

Capacidad de sobrecarga

Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal.

Tipo p: 60 s para el 120 % de la corriente nominal, 3 s para el 150 % de la corriente nominal.

Aumento de par

Impulso fijo

Impulso personalizado del 0,1% al 30,0%.

Curva V/F

curva VIF de línea recta

Curva VIF multipunto

Curva VIF de potencia N (potencia 1,2, potencia 1,4, potencia 1,6, potencia 1,8, cuadrado)

separación VIF

Dos tipos: separación completa; separación parcial

Modo rampa

rampa en línea recta

Rampa en forma de S

Cuatro grupos de tiempos de aceleración/desaceleración con un rango de 0,0 a 6500,0 s.

Frenado de CC

Frecuencia de frenado de CC: de 0,00 Hz a la frecuencia máxima.

Tiempo de frenado: 0,0-100,0 s

Valor actual de la acción de frenado: 0,0%-100,0%

Control de movimiento lento

Rango de frecuencia JOG: 0,00-50,00 Hz

Tiempo de aceleración/desaceleración JOG: 0,0-6500,0 s

Múltiples velocidades preestablecidas a bordo

Implementa hasta 16 velocidades a través del sencillo

Función del PLC o combinación de estados de terminal x

PID integrado

Permite implementar fácilmente un sistema de control de bucle cerrado controlado por procesos.

Regulación automática de voltaje (AVR)

Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica.

sobretensión l

control de altura de corrientes

La corriente y el voltaje se limitan automáticamente durante el proceso de funcionamiento para evitar

Disparos frecuentes debido a sobretensión o sobrecorriente.

Límite y control del par

Puede limitar el par automáticamente y evitar disparos frecuentes por sobrecorriente durante el

proceso en ejecución.

El control de par se puede implementar en el modo CLVC.

Compatibilidad con múltiples tarjetas PG

Compatibilidad con tarjeta PG de transformador giratorio, tarjeta PG de entrada diferencial, entrada diferencial UVW

Tarjeta PG, resolver r tarjeta PG entrada de documento tarjeta PG

recorrido de descenso de potencia a través

La energía de retroalimentación de carga compensa la reducción de voltaje para que el accionamiento de CA pueda

seguir corriendo durante un breve tiempo.

límite de corriente rápida

Ayuda a evitar fallos frecuentes por sobrecorriente en el variador de frecuencia.

Rendimiento alto

El control de motores asíncronos y síncronos se implementa a través de la alta tecnología.

Tecnología de control vectorial de alto rendimiento.

Control de temporización

Rango de tiempo: 0,0-6500,0 minutos

métodos de comunicación

Mod bus (estándar), Pro Fi Bus-DP (opcional), CAN Link (opcional), CAN (opcional)

modo de protección

Detección de cortocircuito del motor al encenderlo, protección contra pérdida de fase de entrada/salida, sobrecorriente

protección, protección contra sobretensión, protección contra subtensión, protección contra sobrecalentamiento y sobretensión

protección de carga.

Terminal de entrada

Ocho terminales de entrada digital, uno de los cuales admite entrada de pulsos de alta velocidad de hasta 100 kHz.

2 terminales de entrada analógica, uno de los cuales solo admite entrada de voltaje de 0-10 V y el otro

Admite entrada de voltaje de 0-10 V o entrada de corriente de 4-20 mA.

Fuente de frecuencia

Configuración digital, configuración de voltaje analógico, configuración de corriente analógica, configuración de pulsos y serial

Configuración del puerto de comunicación.

Auxiliar

fuente de frecuencia

Hay diez fuentes de frecuencia auxiliares. Puede implementar un ajuste fino de la auxiliar.

frecuencia y síntesis de frecuencia.

Ejecutando el comando source

Panel de control/terminales de control/serie

puerto de comunicación

Puedes cambiar entre estas fuentes de varias maneras.

salida termina

1 terminal de salida de pulsos de alta velocidad (abierto-

colector) que admite salida de señal de onda cuadrada de 0-100 kHz

1 terminal de salida digital

Terminal de salida de relé 2

2 terminales de salida analógica: que admiten salida de corriente de 0-20 mA o salida de voltaje de 0-10 mA.

Pantalla LED

Muestra los parámetros.

bloqueo con llave y selección de funciones

Puede bloquear las teclas parcial o totalmente y definir el rango de funciones de algunas teclas, por lo que

para evitar un mal funcionamiento.

piezas opcionales

Tarjeta PG de transformador giratorio, diferencial

Tarjeta PG de entrada, tarjeta PG de entrada diferencial UVW, tarjeta PG de resolución r y tarjeta PG de entrada oc

Ubicación de instalación

Interior, libre de luz solar directa, polvo, gas corrosivo, gas combustible, humo de aceite, vapor,

goteo o sal.

Altitud

Menos de 1000 m

Temperatura ambiente

-10°C~40°C (se reduce la capacidad si la temperatura ambiente está entre 40°C y 50°C)

Humedad

Menos del 95% de humedad relativa, sin condensación.

vibración

Menos de 5,9 m/s² (0,6 g)

temperatura de almacenamiento

-20°C~60°C
