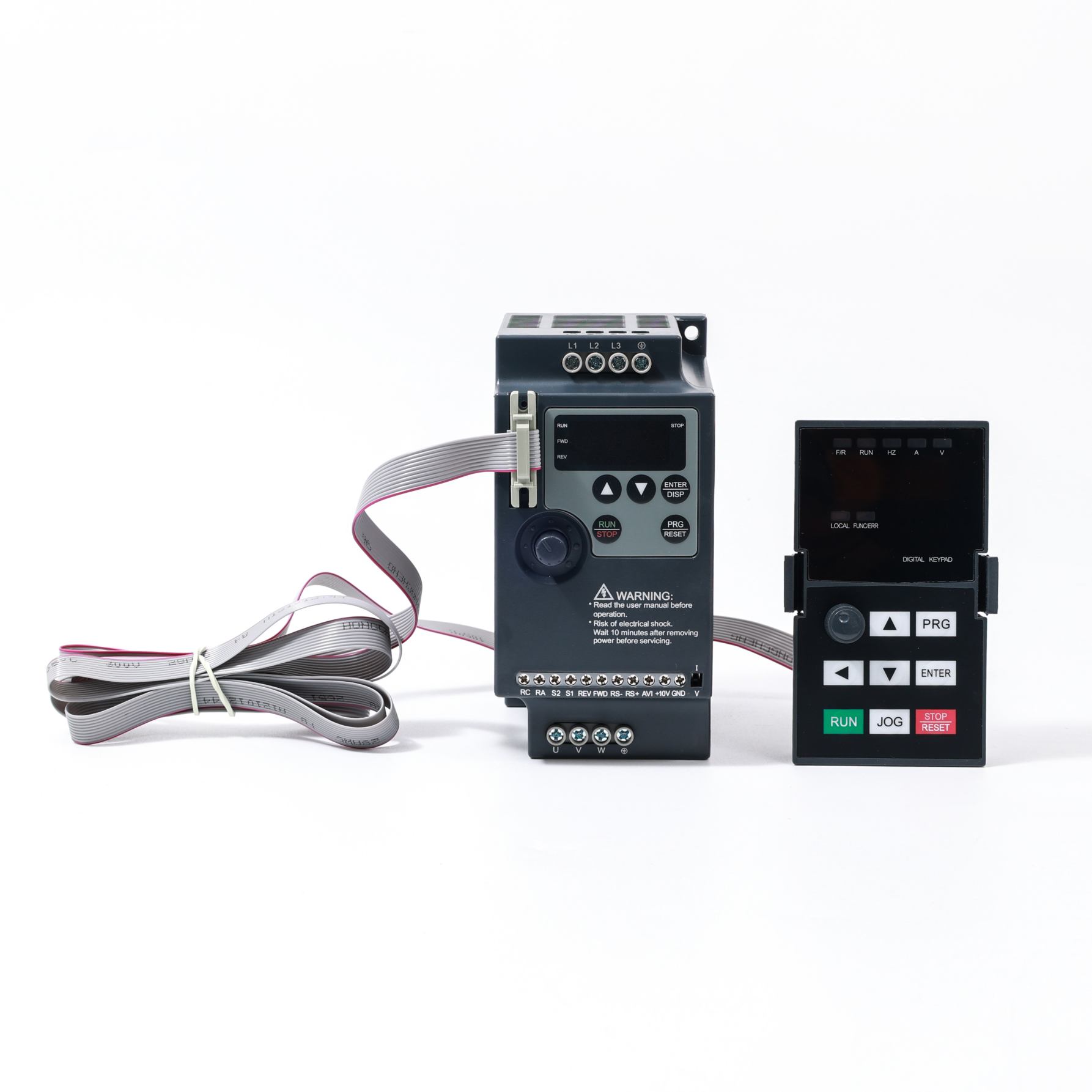

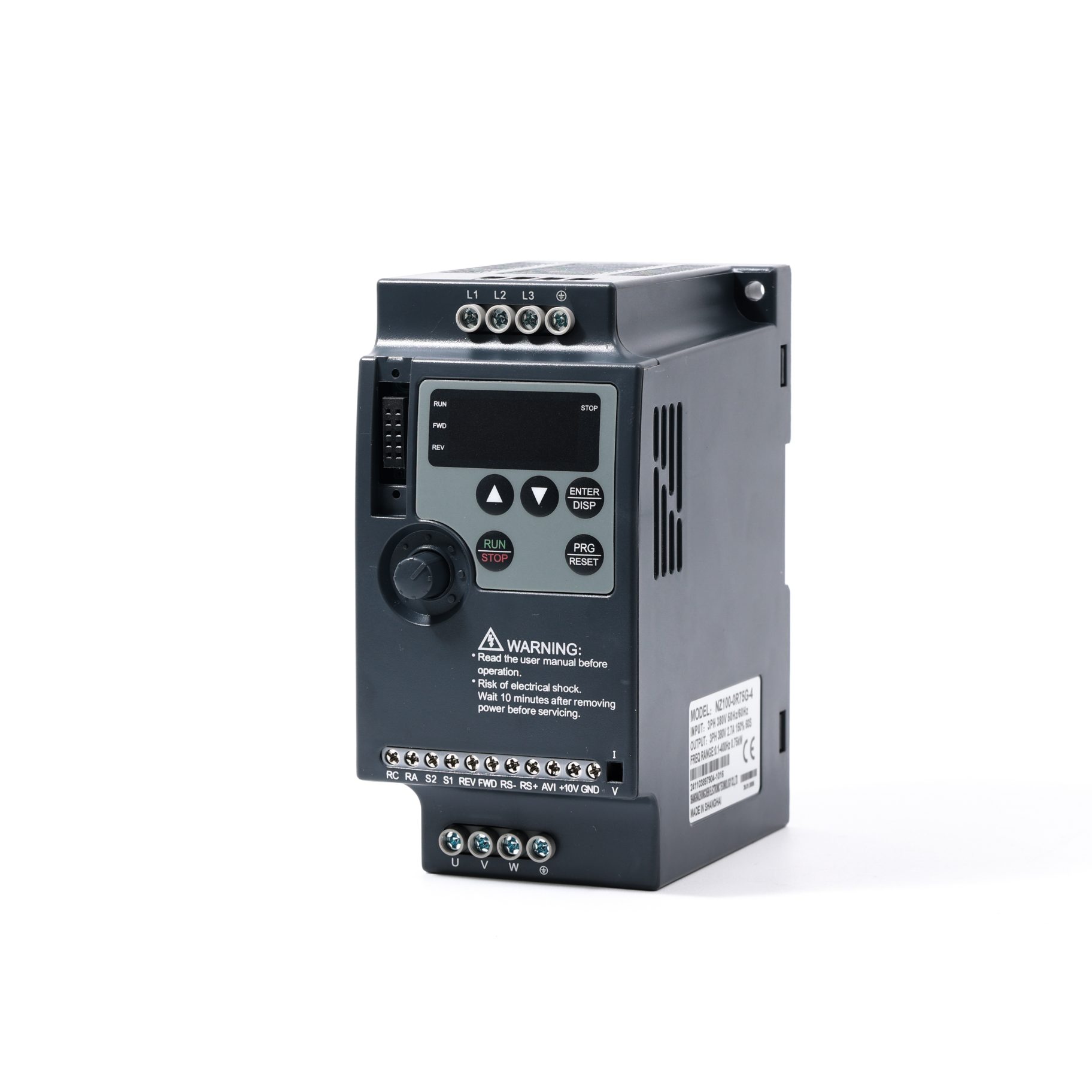

La serie NZ100 es un variador de frecuencia compacto y económico que admite MODBUS RS485, control V/F y PID integrado. Ideal para el control de velocidad de motores industriales, con fácil instalación en riel DIN.
Número de artículo :
NZ100Pedido (cantidad mínima de pedido) :
20Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaColor :
BlackPlazo de entrega :
18-30 daysPeso :
Maximum 1kgLa serie NZ100 se caracteriza por su tamaño compacto, bajo costo y puertos externos para facilitar el cableado. Es fácil de instalar y se puede montar en rieles (para dispositivos de menos de 5,5 kW), con conectividad MODBUS vía RS485. Además, cuenta con control V/F y control PID integrado. Está diseñada específicamente para equipos industriales, con control V/F y control PID integrado. Es un inversor/variador de frecuencia estable con grado de protección IP20.
Características del producto
380V 0,75kW-160kW
Especificaciones técnicas
| Fuente de alimentación | Tensión nominal, frecuencia | Monofásico/trifásico CA 220V/380V 50/60Hz |
| Rango de voltaje | 220V: 170~240V 380V: 330V~440V | |
| Producción | Rango de voltaje | 220V: 0~220V 380V: 0~380V |
| Rango de frecuencia | 0,10~400,00 Hz | |
| Método de control | Control V/F | |
| Indicación | Estado de funcionamiento/Definición de alarma/Guía interactiva: ajuste de frecuencia, frecuencia/corriente de salida, tensión del bus de CC, etc. | |
| Controlar las especulaciones | Rango de frecuencia de salida | 0,10 Hz~400,00 Hz |
| Resolución de ajuste de frecuencia | Entrada digital: 0,10 Hz, entrada analógica: 0,1 % de la frecuencia de salida máxima. | |
| Precisión de la frecuencia de salida | 0,01 Hz | |
| Control V/F | Ajuste de la curva V/F para satisfacer diversos requisitos de carga. | |
| Aumento de par | Aumento automático: aumenta automáticamente el par según la condición de carga; Aumento manual: permite configurar el aumento del par entre un 0,0 % y un 20,0 %. | |
| Terminal de entrada multifuncional | Cuatro terminales de entrada multifunción, que permiten funciones como control de velocidad de ocho secciones, ejecución de programas, interruptor de aceleración/desaceleración de cuatro secciones, función de subida/bajada y parada de emergencia, entre otras. | |
| Terminal de salida multifuncional | 1 terminal de salida multifunción para la visualización de la velocidad de funcionamiento, velocidad cero, anomalías externas, funcionamiento del programa y otra información y advertencias. | |
| Ajuste del tiempo de aceleración/desaceleración | El tiempo de aceleración/desaceleración, de 0 a 999,9 segundos, se puede configurar individualmente. | |
| Otras funciones | Control PID | Control PID integrado |
| RS485 | Función de comunicación RS485 estándar (MODBUS) | |
| Ajuste de frecuencia | Entrada analógica: 0 ~ 10 V, 4~20 m Entrada digital: Panel de control o RS485 o ARRIBA/ABAJO. Nota: Los terminales AVI se pueden usar para seleccionar una entrada de voltaje analógico (AV) y una entrada de corriente analógica (AI) a través del interruptor J2. | |
| Varias velocidades | Cuatro terminales de entrada multifunción, se puede ajustar la velocidad en 15 secciones. | |
| Regulación automática de voltaje | Se puede seleccionar la función de regulación automática de voltaje. | |
| Encimera | Dos grupos de contadores integrados | |
| Función de protección/advertencia | Sobrecarga | 150%, 60 segundos (par constante) |
| Sobretensión | Se puede configurar la protección contra sobretensiones. | |
| Bajo tensión | Se puede configurar la protección contra subtensión. | |
| Otras protecciones | Cortocircuito de salida, sobrecorriente, bloqueo de parámetros, etc. | |
| Ambiente | Temperatura ambiente | -10°C a 40°C (sin congelación) |
| Humedad ambiental | Máx. 95% (sin condensación) | |
| Altitud | Menos de 1000 m | |
| Vibración | Máx. 0,5 G | |
| Estructura | Modo de enfriamiento | Refrigeración por aire forzado |
| Estructura protectora | IP 20 | |
| Instalación | Montaje en pared o en riel estándar de 35 mm (≤5,5 kW) | |
Presupuesto
| (Modelo) | Corriente de entrada (A) | Potencia de salida (kW) | Capacidad (kVA) | Corriente de salida (A) | Capacidad de sobrecarga (60 s) (A) | Potencia del motor (kW) |
| Voltaje de entrada: 1PH AC220V±15% | ||||||
| NZ100-0R4G-2 | 5.4 | 0,4 | 1 | 2.5 | 3,75 | 0,4 |
| NZ100-0R75G-2 | 8.2 | 0,75 | 2 | 5 | 7.5 | 0,75 |
| NZ100-1R5G-2 | 14 | 1.5 | 2.8 | 7 | 10.5 | 1.5 |
| NZ100-2R2G-2 | 23 | 2.2 | 4.5 | 11 | 16.5 | 2.2 |
| Voltaje de entrada: 3 fases CA 380 V ± 15 % | ||||||
| NZ100-0R75G-4 | 3.4 | 0,75 | 2.2 | 2.7 | 4.05 | 0,75 |
| NZ100-1R5G-4 | 5 | 1.5 | 3.2 | 4 | 6 | 1.5 |
| NZ100-2R2G-4 | 5.8 | 2.2 | 4 | 5 | 7.5 | 2.2 |
| NZ100-3R7G/5R5P-4 | 10.7 | 3.7 | 6.8 | 8.6 | 12.9 | 3.7 |
| NZ100-5R5G/7R5P-4 | 14.6 | 5.5 | 10 | 12.5 | 18,75 | 5.5 |
| NZ100-7R5G/11P-4 | 20 | 7.5 | 11.2 | 17.5 | 26.25 | 7.5 |
| NZ100-11G/15P-4 | 26 | 11 | 17 | 24 | 36 | 11 |
| NZ100-15G/18P-4 | 35 | 15 | 26 | 33 | 49.5 | 15 |
| NZ100-18G/22P-4 | 38 | 18.5 | 32 | 40 | 60 | 18.5 |
| NZ100-22G/30P-4 | 46 | 22 | 37 | 47 | 70.5 | 22 |
| NZ100-30G/37P-4 | 62 | 30 | 52 | 65 | 97.5 | 30 |
| NZ100-37G/45P-4 | 76 | 37 | 64 | 80 | 120 | 37 |
| NZ100-45G/55P-4 | 90 | 45 | 72 | 90 | 135 | 45 |
| NZ100-55G/75P-4 | 105 | 55 | 84 | 110 | 165 | 55 |
| NZ100-75G/90P-4 | 140 | 75 | 115 | 152 | 228 | 75 |
| NZ100-90G/110P-4 | 160 | 90 | 135 | 176 | 264 | 90 |
| NZ100-110G/132P-4 | 210 | 110 | 160 | 210 | 315 | 110 |
| NZ100-132G/160P-4 | 240 | 132 | 193 | 255 | 382.5 | 132 |
| NZ100-160G/185P-4 | 290 | 160 | 230 | 305 | 457.5 | 160 |

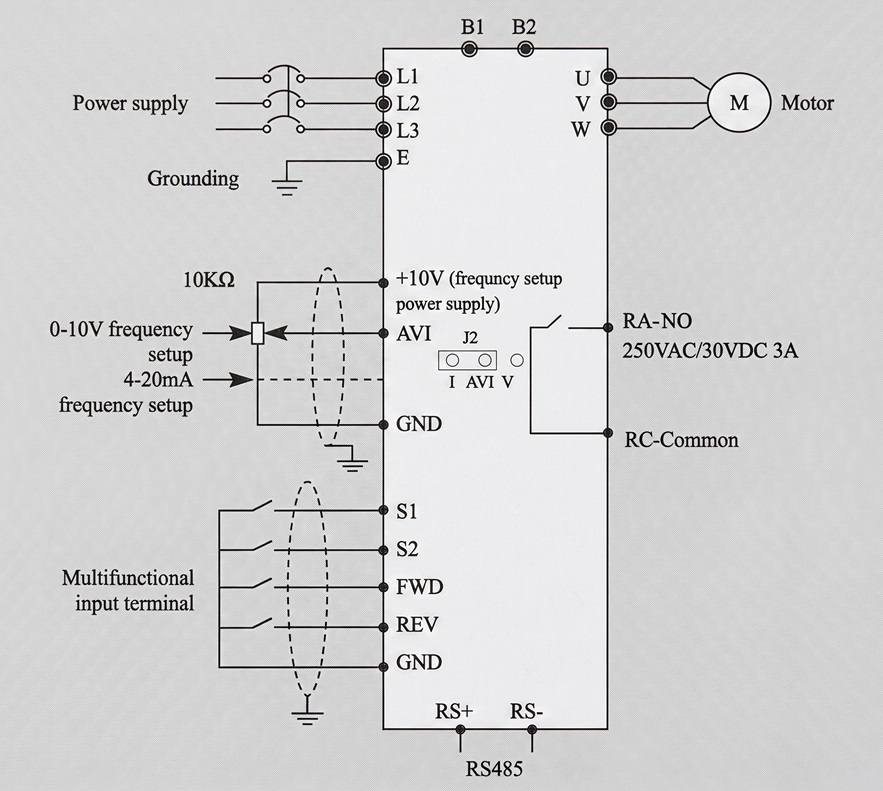

Diagrama de cableado típico
Cuando utilice una fuente de alimentación monofásica, acceda a través de los terminales L1 y L2.
Nota: Los terminales AVI se pueden usar para seleccionar una entrada de voltaje analógico (0-10V) y una entrada de corriente analógica (4-20mA) a través del interruptor J2.

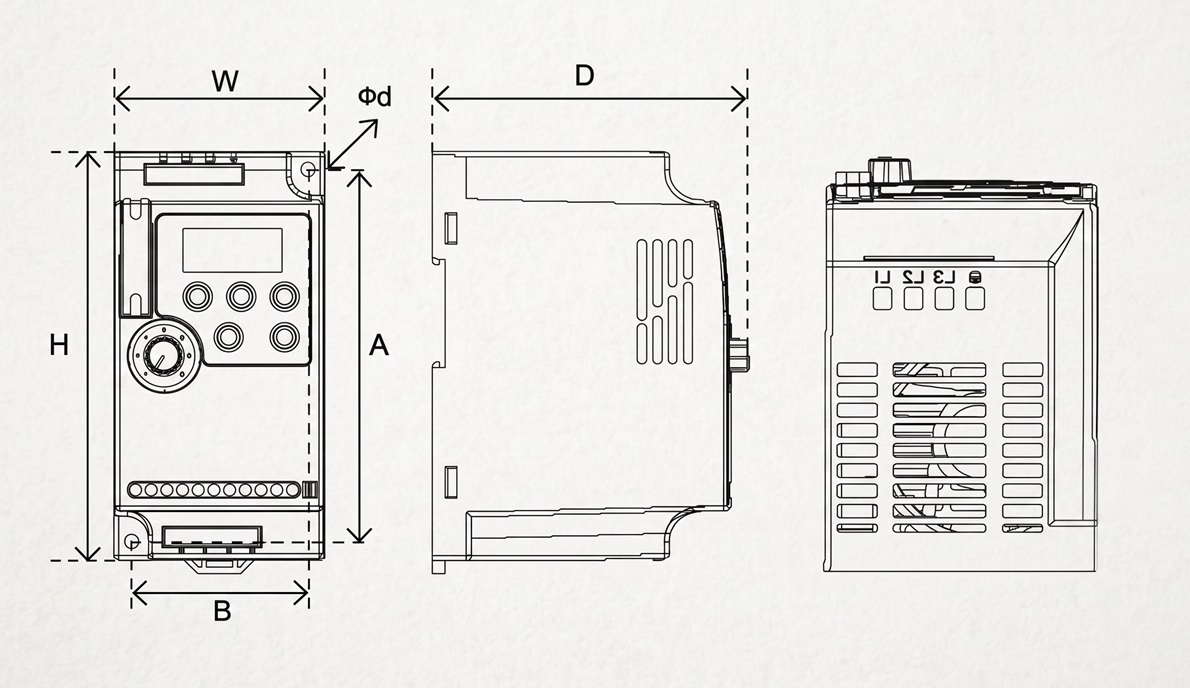

Dimensión
| Modelo | W | H | D | A | B | Φd |
|---|---|---|---|---|---|---|
| NZ100-0R4G-2 NZ100-1R5G-2 | 68 | 132 | 102 | 120 | 57 | 4.5 |
| NZ100-2R2G-2 | — | — | — | — | — | — |
| NZ100-0R75G-4 NZ100-2R2G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ100-3R7G/5R5P-4 NZ100-5R5G/7R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| NZ100-7R5G/11P-4 NZ100-11G/15P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
| NZ100-15G/18P-4 NZ100-22G/30P-4 | 151 | 332 | 165,5 | 318 | 137 | 7 |
| NZ100-30G/37P-4 NZ100-37G/45P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
| NZ100-45G/55P-4 NZ100-55G/75P-4 | 300 | 455 | 240 | 440 | 200 | 4.5 |
| NZ100-75G/90P-4 NZ100-110G/132P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
| NZ100-132G/160P-4 NZ100-160G/185P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
