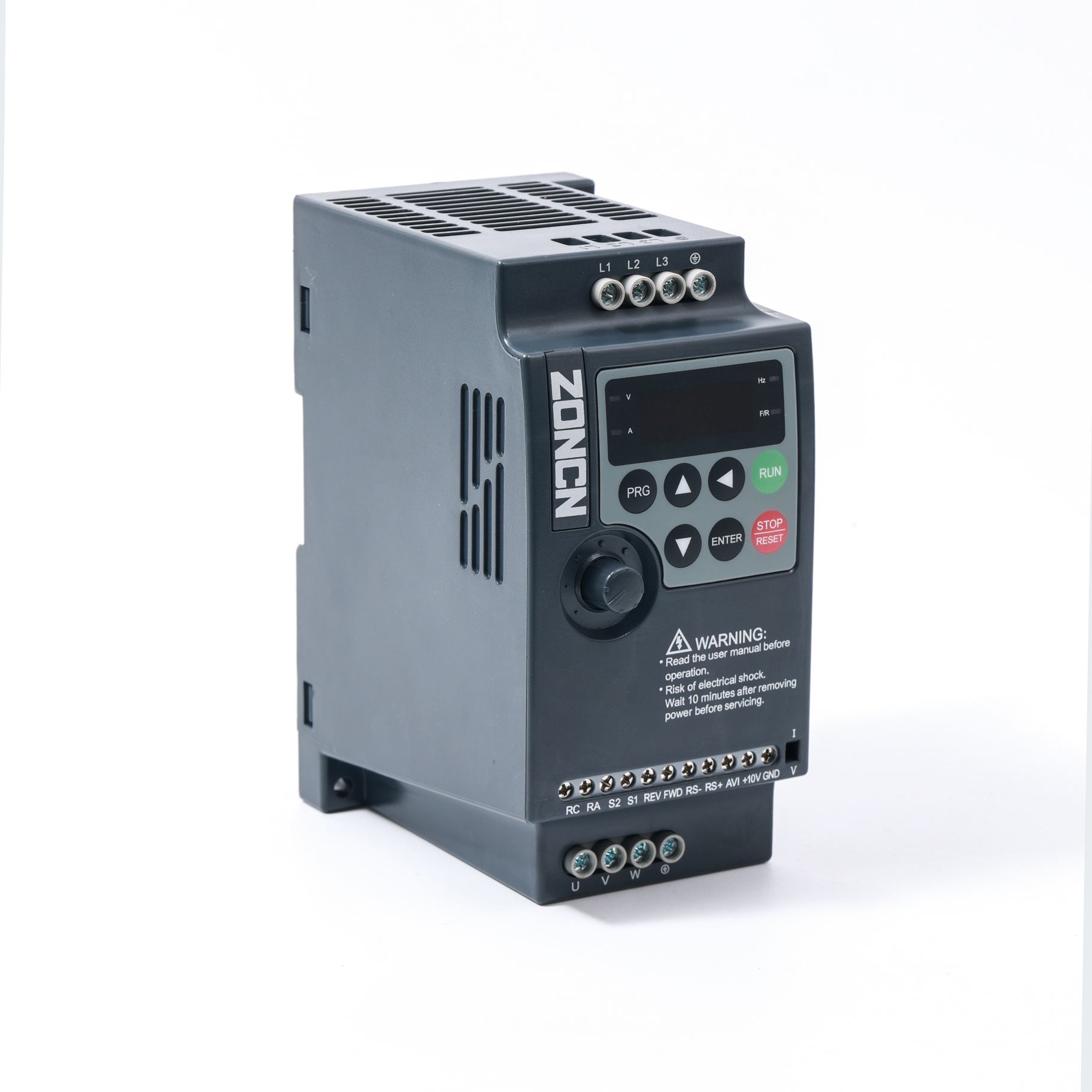

La serie NZ200 es un variador de frecuencia vectorial económico que admite un alto par motor, control vectorial V/F y de lazo abierto. También es compatible con motores PM (serie NZ200T). La limitación rápida del caudal reduce la frecuencia de las alarmas por fallos.
Número de artículo :
NZ200Pedido (cantidad mínima de pedido) :
20Pago :
Paypal/TT/Western UnionOrigen del producto :
Shanghai, ChinaColor :
BlackPlazo de entrega :
18-30 daysPeso :
Maximum 73kgLa serie NZ200 de inversores vectoriales de uso general está diseñada específicamente para el control eficiente de motores en una amplia gama de aplicaciones industriales. Basado en una filosofía de diseño centrada en la simplicidad y la fiabilidad, este producto ofrece un rendimiento superior, una alta capacidad de sobrecarga y una fácil instalación. Su elevado par motor garantiza un arranque suave del motor incluso bajo cargas pesadas.
Características del producto
·Control vectorial de lazo abierto, control V/F
·La capacidad de sobrecarga es de 60 s para el 150 % de la corriente nominal y de 3 s para el 180 % de la corriente nominal.
Alto rendimiento; adaptación al medio ambiente.
·Estructura simple; tamaño compacto; fácil instalación
• Inversor de control vectorial económico, alto par motor, el motor funciona sin problemas incluso con cargas pesadas.
·La parada instantánea no detiene.
·Función de protección: Protección contra pérdida de fase de salida, protección contra sobrecorriente, protección contra sobretensión, protección contra sobrecarga, protección contra sobrecalentamiento, etc.
• Compatible con motores PM (serie NZ200T)
·Rango de potencia: 380 V 3,7~55 kW
Especificaciones técnicas
| Artículo | Especificación NZ200 |
Modo de control | Control vectorial de flujo sin sensores (SFVC) Control de voltaje/frecuencia (V/F) |
Frecuencia máxima | Control vectorial: 0-320 Hz. Control V/F: 0-3200 Hz. |
Frecuencia portadora | 1 kHz~16 kHz La frecuencia portadora se ajusta automáticamente en función de las características de la carga. |
Aporte resolución de frecuencia | Ajuste digital: 0,01 Hz Configuración analógica: Frecuencia máxima 0,025% |
Par de arranque | G: Tipo: 0,5 Hz/150 % (SVC) P: Tipo: 0,5 Hz/100% |
Rango de velocidad | 1:100(SVC) |
estabilidad de velocidad exactitud | ±0,5% (VCS) |
Capacidad de sobrecarga | Tipo G: 60 s para el 150 % de la corriente nominal, 3 s para el 180 % de la corriente nominal. Tipo P: 60 s para el 120 % de la corriente nominal, 3 s para el 150 % de la corriente nominal. |
Aumento de par | Impulso automático; Impulso personalizado: 0,1%~30,0% |
Curva VF | Curva de campo visual lineal; Curva de campo visual multipunto; Curva de campo visual de N potencias (1,2, 1,4, 1,6, 1,8 y 2). |
separación VF | 2 tipos: separación completa; separación parcial |
Modo rampa | Rampa en línea recta; rampa en curva en S; cuatro grupos de tiempo de aceleración/desaceleración: 0~6500.0s |
PLC sencillo, múltiples velocidades preestablecidas. | Implementa hasta 16 velocidades mediante la sencilla función PLC o una combinación de estados de terminal. |
Voltaje automático regulación (AVR) | Puede mantener automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica. |
límite de corriente rápida | Ayuda a evitar fallos frecuentes por sobrecorriente en el variador de frecuencia. |
Límite de par y control | Puede limitar el par motor automáticamente y evitar disparos frecuentes por sobrecorriente durante el funcionamiento. |
PID integrado | Permite implementar fácilmente un sistema de control de bucle cerrado controlado por procesos. |
límite de corriente rápida | Ayuda a evitar fallos frecuentes por sobrecorriente en el variador de frecuencia. |
Control JOG | Rango de frecuencia JOG: 0,00–50,00 Hz Tiempo de aceleración/desaceleración JOG: 0,0–6500,0 s |
Frenado de CC | Frecuencia de frenado de CC: 0,00 Hz a frecuencia máxima Tiempo de frenado: 0,0-100,0 s Valor de corriente de la acción de frenado: 0,0%-100,0% |
Instantáneo El apagón no se detiene | La energía de retroalimentación de carga compensa la reducción de voltaje para que el variador de CA pueda seguir funcionando durante un breve período de tiempo. |
Control de temporización | Rango de tiempo: 0,0 min ~ 6500,0 min |
Comunicación | RS485 |
Instrucciones de ejecución canal | Teclado, terminal de control y puerto de comunicación serie incluidos. Se puede configurar de diversas maneras. |
Fuente de frecuencia | 10 tipos: digital dado, voltaje analógico dado, corriente analógica dada, pulso dado, |
Presupuesto
| Modelo | Potencia de salida nominal (kW) | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | Potencia del motor (kW) |
| Voltaje de entrada (V): 1PH CA 220V±15% | ||||
| NZ200-0R4G-2 | 0,4 | 5.4 | 2.5 | 0,4 |
| NZ200-0R75G-2 | 0,75 | 7.2 | 5 | 0,75 |
| NZ200-1R5G-2 | 15 | 10 | 7 | 15 |
| NZ200-2R2G-2 | 2.2 | 16 | 11 | 2.2 |
| NZ200-3R7G-2 | 3.7 | 17 | 16.5 | 3.7 |
| Tensión de entrada (V): CA trifásica 380 V ±15 % | ||||
| NZ200-0R4G-4NZ | 0,4 | 3.4 | 12 | 0,4 |
| NZ200-0R75G-4 | 0,75 | 3.8 | 2.5 | 0,75 |
| NZ200-1R5G-4 | 15 | 5 | 3.7 | 15 |
| NZ200-2R2G-4 | 2.2 | 5.8 | 5 | 2.2 |
| NZ200-3R7G/5R5P-4 | 3.7 | 10.7 | 9 | 3.7 |
| NZ200-5R5G/7R5P-4 | 5.5 | 14.6 | 13 | 5.5 |
| NZ200-7R5G/11P-4 | 7.5 | 20 | 17 | 7.5 |
| NZ200-11G/15P-4 | 11 | 26 | 25 | 11 |
| NZ200-15G/18.5P-4 | 15 | 35 | 32 | 15 |
| NZ200-18.5G/22P-4 | 18.5 | 38 | 37 | 185 |
| NZ200-22G/30P-4 | 22 | 46 | 45 | 22 |
| NZ200-30G/37P-4 | 30 | 62 | 60 | 30 |
| NZ200-37G/45P-4 | 37 | 76 | 75 | 37 |
| NZ200-45G/55P-4 | 45 | 92 | 90 | 45 |
| NZ200-55G/75P-4 | 55 | 113 | 110 | 55 |
| NZ200-75G/90P-4 | 75 | 157 | 150 | 75 |
| NZ200-90G/110P-4 | 90 | 180 | 176 | 90 |
| NZ200-110G/132P-4 | 110 | 214 | 210 | 110 |
| NZ200-132G/160P-4 | 132 | 256 | 253 | 132 |
| NZ200-160G/185P-4 | 160 | 307 | 300 | 160 |

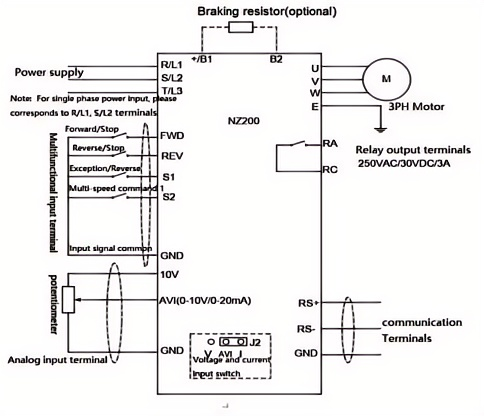

Diagrama de cableado típico
0,75~37 kW

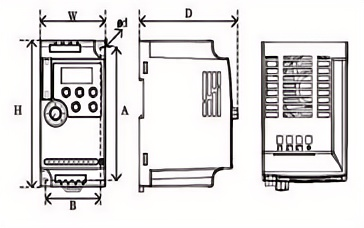

Dimensión
Nota: Compatible con montaje en riel DIN estándar de 35 mm. (Por debajo de 5,5 kW)
Modelo | W | H | D | A | B | Φd |
|---|---|---|---|---|---|---|
| Voltaje de entrada: 1PH CA 220V±15% | ||||||
| NZ200-0R4G-2 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ200-0R75G-2 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ200-1R5G-2 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
| NZ200-2R2G-2 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| NZ200-3R7G-2 | 85 | 180 | 116 | 167 | 72 | 5.5 |
| Voltaje de entrada: CA trifásica 380V ± 15% | ||||||
| NZ200-0R4G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-0R75G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-1R5G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-2R2G-4 | 72 | 142 | 112.2 | 130 | 61 | 4.5 |
NZ200-3R7G/5R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
NZ200-5R5G/7R5P-4 | 85 | 180 | 116 | 167 | 72 | 5.5 |
NZ200-7R5G/11P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
NZ200-11G/15P-4 | 106 | 240 | 153 | 230 | 96 | 4.5 |
NZ200-15G/18.5P-4 | 151 | 332 | 165,5 | 318 | 137 | 7 |
NZ200-18.5G/22P-4 | 151 | 332 | 165,5 | 318 | 137 | 7 |
NZ200-22G/30P-4 | 151 | 332 | 165,5 | 318 | 137 | 7 |
NZ200-30G/37P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
NZ200-37G/45P-4 | 217 | 400 | 201 | 385 | 202 | 7 |
NZ200-45G/55P-4 | 300 | 470 | 240 | 455 | 200 | 4.5 |
NZ200-55G/75P-4 | 300 | 470 | 240 | 455 | 200 | 4.5 |
NZ200-75G/90P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
NZ200-90G/110P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
NZ200-110G/132P-4 | 275 | 630 | 310 | 612 | 200 | 4.5 |
NZ200-132G/160P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
NZ200-160G/185P-4 | 400 | 715 | 310 | 695 | 320 | 11 |
