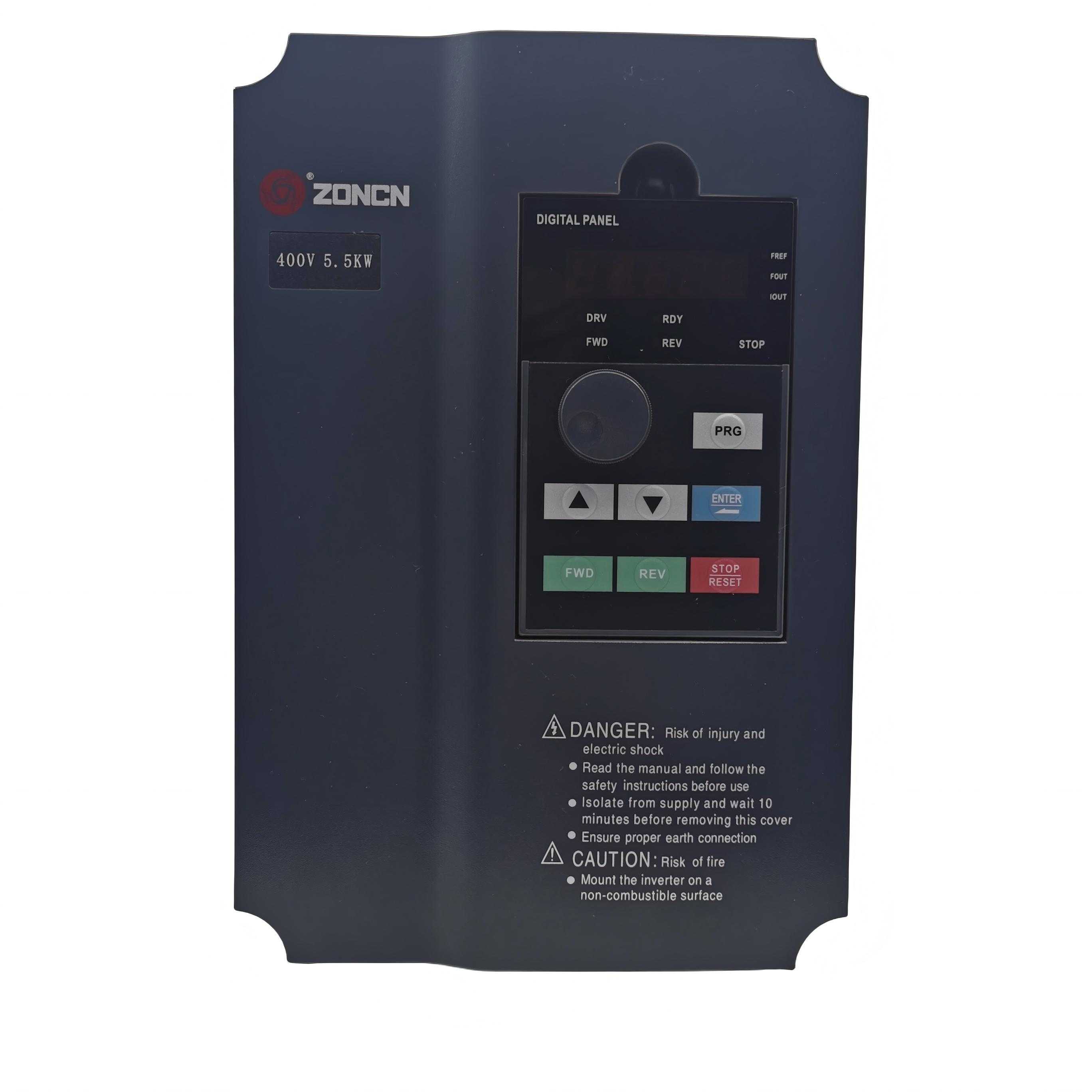

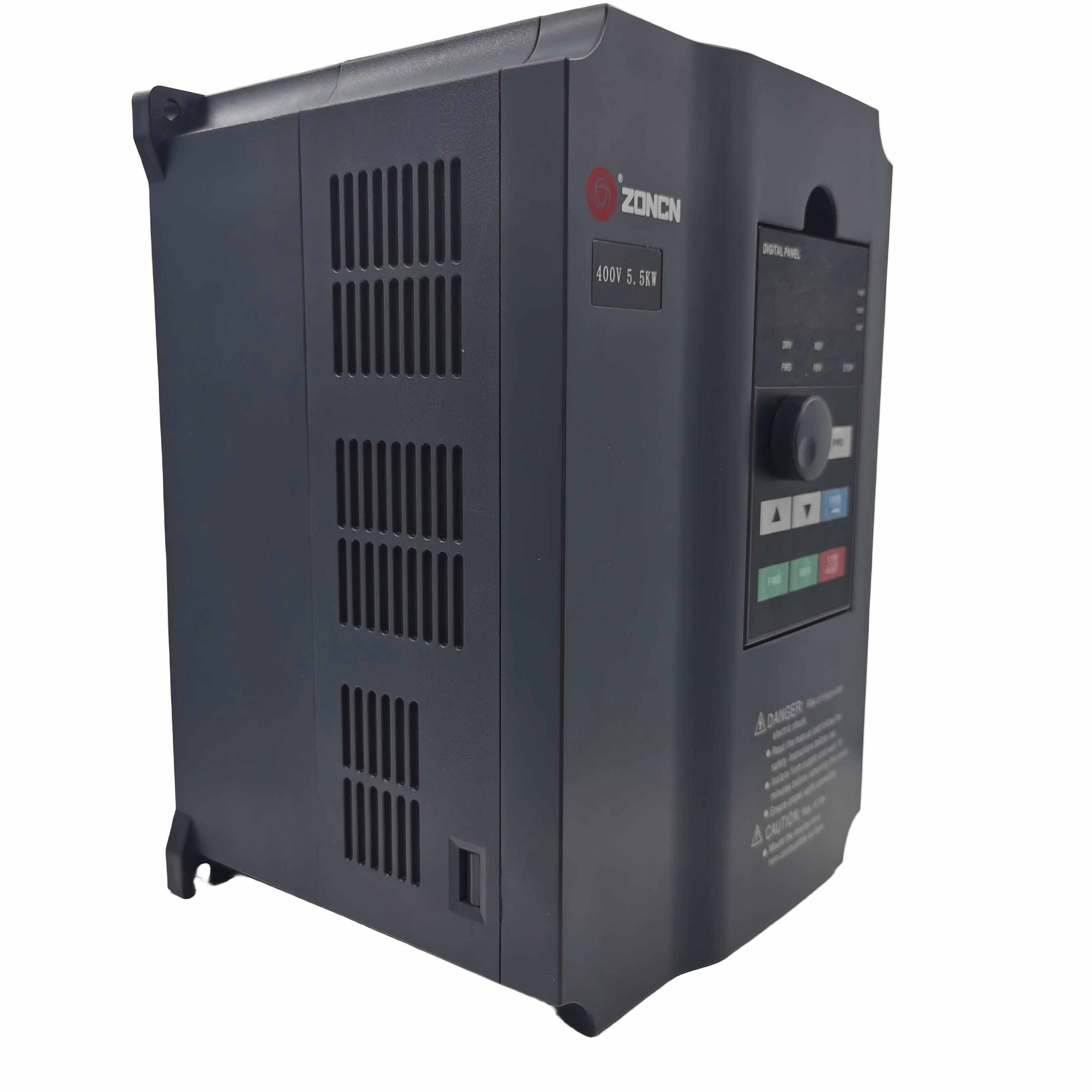

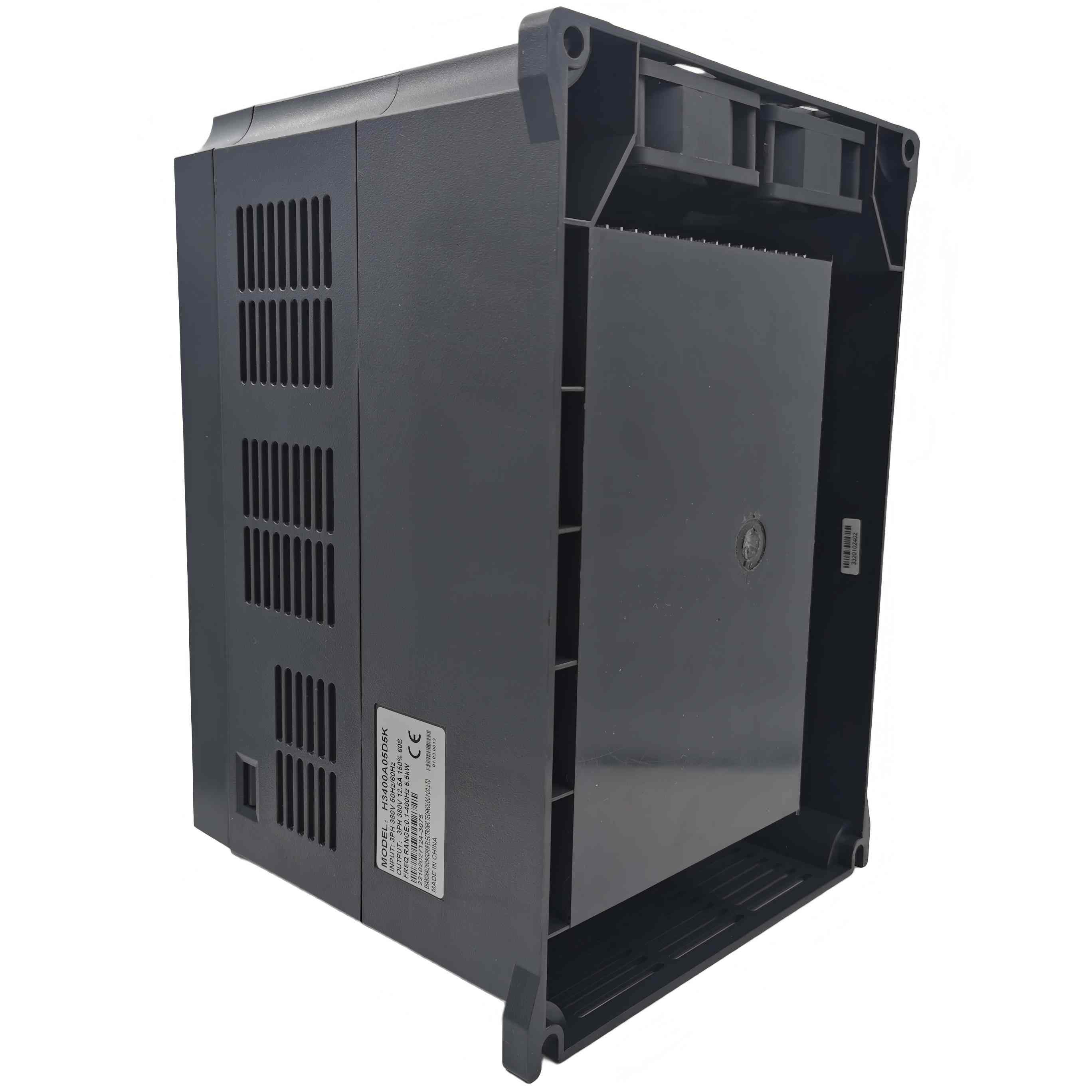

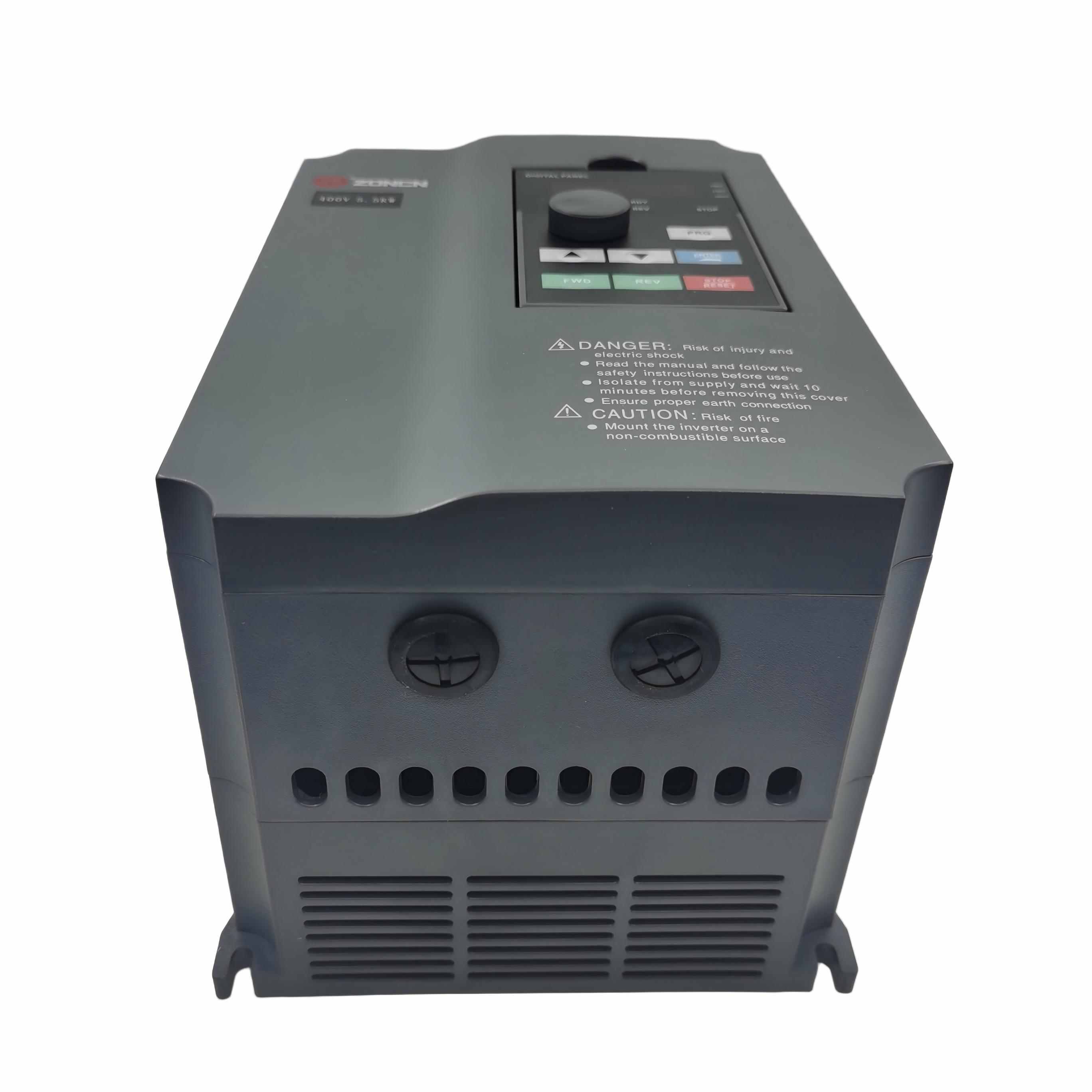

Variador de uso general de lazo abierto serie H3000

Artículo

Especificación H3000

Especificaciones eléctricas

Voltaje de entrada

Monofásico/trifásico 200-240V, trifásico 380-440V. La fluctuación no supera el ±10%, tasa de desequilibrio. < 3%

Frecuencia de entrada

50/60 Hz ±5%

Voltaje de salida

0V - voltaje de entrada

Frecuencia de salida

Control vectorial: 0~300 Hz, control V/F: 0~500 Hz

Actuación

Capacidad de sobrecarga

Corriente de salida nominal del 150% durante 1 minuto, corriente de salida nominal del 180% durante 2 segundos.

Método de control

Control vectorial de lazo abierto (SVC), control V/F

Método de configuración del comando Ejecutar

Configuración del panel de control, configuración del terminal externo, configuración de la comunicación.

Método de ajuste de velocidad

Configuración digital, configuración analógica/configuración de pulsos, configuración de comunicación

Resolución de ajuste de velocidad

Ajuste digital: 0,01 Hz, Ajuste analógico: 1 % × frecuencia máxima

Precisión del control de velocidad

SVC: ±0,5%

Rango de control de velocidad

SVC: 1:100

respuesta de control de par

SVC: <200 ms

Par de arranque

SVC: 150 % del par nominal/0,5 Hz

Característica especial

Terminales de entrada y salida programables

La función del terminal de entrada y salida se puede editar.

Función de ajuste PID del proceso

Módulo PID de proceso integrado

Función PLC simple

Módulo PLC sencillo integrado, que permite la temporización y la salida de frecuencia multisegmento.

Función de oscilación textil

Módulo de función de frecuencia de oscilación textil integrado

función de suministro de agua

Macro de parámetros de suministro de agua a presión constante integrada

Función de la máquina de grabado

Macro de parámetros de alta frecuencia para máquina de grabado integrada

Modo de disparo

Conjunto de parámetros del modo de fuego europeo integrado

Pantalla de funcionamiento

Pantalla LED

Frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida, velocidad del motor, par de salida, terminales digitales, parámetros de estado, parámetros del menú de programación y códigos de falla, etc.

Luz indicadora

3 indicadores de unidad, 4 indicadores de estado

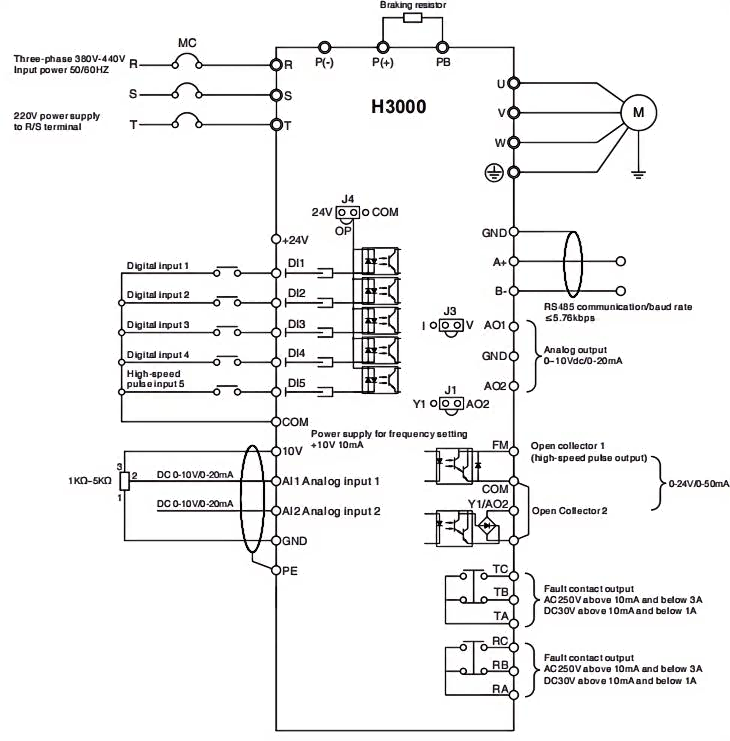

Entrada Salida

Fuente de alimentación analógica externa

Fuente de alimentación analógica externa

Fuente de alimentación digital externa

Fuente de alimentación digital externa

Entrada analógica

AI1: voltaje 0-10V/0-20mA, AI2: voltaje 0-10V/0-20mA

Salida analógica

AO1: 0-10V/0-20mA (voltaje/corriente opcional), AO2: 0-10V (salida de voltaje)

Entrada digital

DI1 ~ DI5 (Se puede seleccionar como señal de pulso de alta velocidad)

Salida digital

FM, AO2, FM se puede seleccionar como salida de señal de pulso de alta frecuencia

Salida de relé

TA/TB/TC: Capacidad de contacto 250 VCA/3 A o 30 VCC/1 A

Comunicación MODBUS

A+, B-

Función protectora

Parada por sobretensión

Control automático de la tensión del bus para evitar fallos por sobretensión.

Protección automática de limitación de corriente

La corriente de salida se limita automáticamente para evitar fallos por sobrecorriente.

Prealarma y alarma de sobrecarga

Preaviso y protección contra sobrecarga

Protección contra pérdida de fase de salida

Función de detección automática y alarma por pérdida de fase de salida

Control de bloqueo por sobretensión y desbordamiento

Limita automáticamente la corriente y el voltaje durante el funcionamiento para evitar frecuentes disparos por sobrecorriente y sobretensión.

Protección contra cortocircuitos a tierra en la salida

Función de protección eficaz contra cortocircuitos a tierra en la salida.

Protección contra cortocircuitos fase a fase en la salida

Función de protección eficaz contra cortocircuitos entre fases de salida

Características ambientales

Temperatura de funcionamiento

-10~+40°C, la temperatura máxima es de 50°C, el cambio de temperatura del aire es inferior a 0,5°C/min, se requiere una reducción de potencia de 40-50°C, reducción de la corriente de salida del 2% por cada 1°C.

Temperatura ambiente de almacenamiento

-40~+70°C

Solicitud

En interiores, protegidos de la luz solar directa, el polvo, los gases corrosivos, los gases inflamables, la neblina de aceite, el vapor de agua, el goteo de agua o sal, etc.

Altitud

Para longitudes inferiores a 1000 metros, se requiere una reducción de potencia para longitudes superiores a 1000 metros.

Humedad

Menos del 95% de humedad relativa, sin condensación.

Resistencia a la vibración

3,5 m/s² a 2-9 Hz, 10 m/s² a 9-200 Hz (IEC60721-3-3)

Grado de protección

IP20

Nivel de contaminación

Clase 2 (Contaminación por polvo seco no conductor)

Proceso de dar un título

CE

Toda la serie ha superado la certificación CE.
