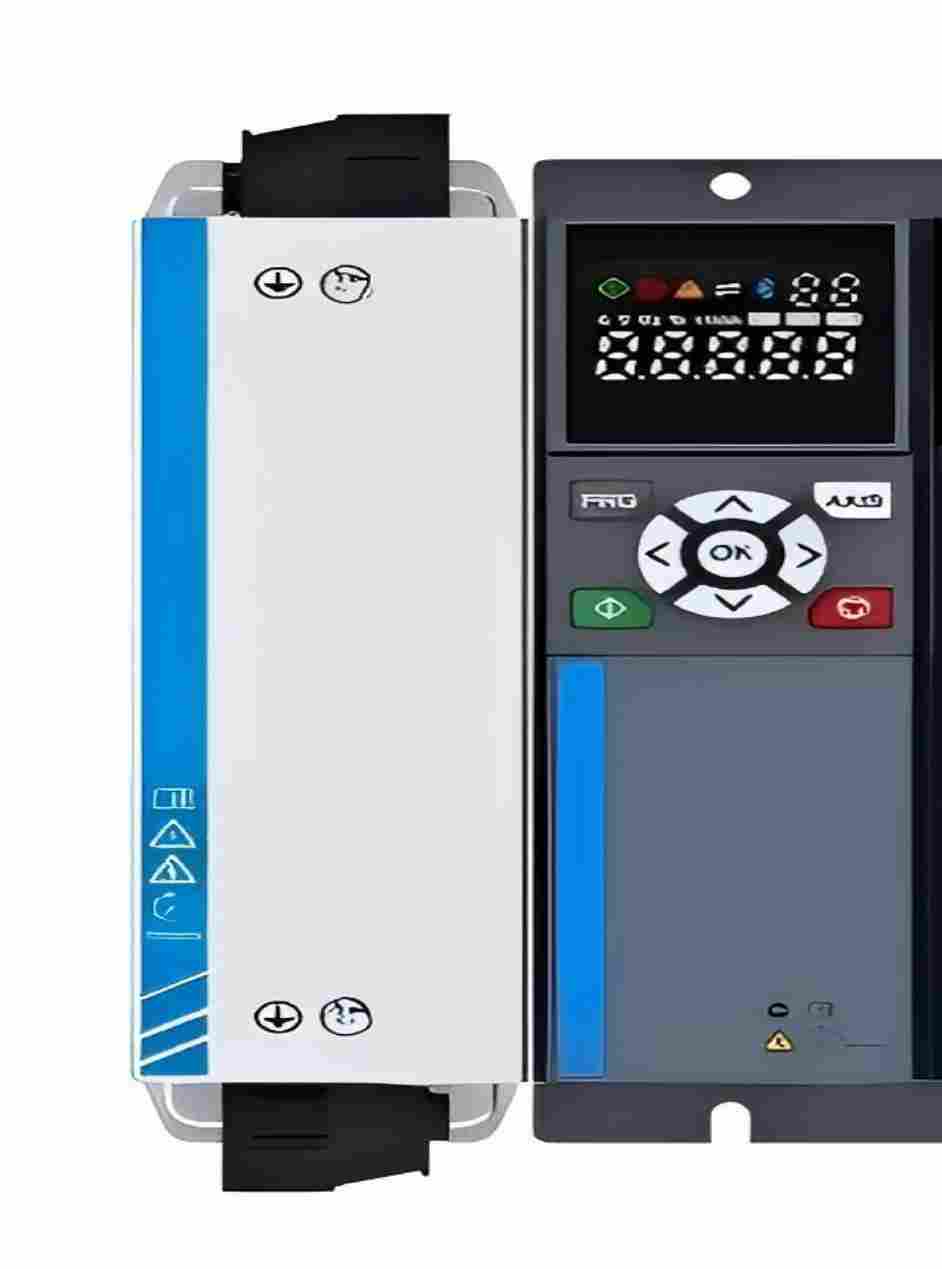

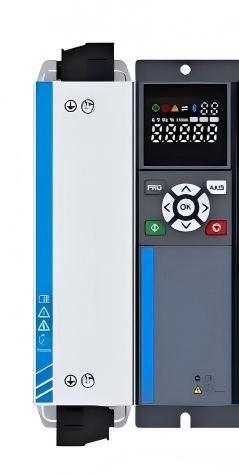

Serie T800 de productos multiaccionamiento pequeños

Serie T800 de productos multiaccionamiento pequeños

El producto multivariador pequeño de la serie T800 se caracteriza por su tamaño compacto, cableado simplificado, bus de CC común con resistencia de frenado compartida para ahorrar energía y reducir costos, puesta en marcha mediante software tipo C, fuente de alimentación externa de 24 V, filtro de entrada opcional, STO de doble canal, terminales de alimentación y control enchufables y compatibilidad con múltiples buses de campo para reducir los costos de comunicación y control en sistemas multiinversores.

Número de artículo :
T800
Pedido (cantidad mínima de pedido) :
20
Pago :
Paypal/TT/Western Union
Origen del producto :
Shanghai, China
Color :
Black
Plazo de entrega :
18-30 days
Peso :
73kg

CONSULTE AHORA

Este sistema de accionamiento presenta un diseño compacto y un cableado simplificado, basado en un bus de CC común con una resistencia de frenado compartida. Admite la puesta en marcha mediante cable tipo C y una fuente de alimentación externa de 24 V CC, con un filtro de entrada común opcional. Incorpora la función de desconexión segura de par (STO) de doble canal y utiliza terminales enchufables para las conexiones de alimentación y control. Los buses de campo compatibles incluyen EtherCAT, ProfiNet, CANopen, Profibus-DP y ModbusTCP, lo que reduce los costes de comunicación y control para sistemas multiinversor. El sistema admite hasta 8 motores en configuración de un eje y hasta 16 motores en configuración de doble eje. Su arquitectura modular (rectificador, inversor, filtro y tarjetas de expansión de E/S independientes) permite la sustitución individual de módulos dañados, lo que reduce los costes de mantenimiento. El rango de potencia es el siguiente: rectificadores: 2,2-3,7 kW (monofásico 220 V), 0,4-7,5 kW (trifásico 220 V), 3,7-15 kW (trifásico 380 V); inversores de un eje: 0,2-3,7 kW (trifásico 220 V), 0,4-7,5 kW (trifásico 380 V); inversores de doble eje: 0,2-2,2 kW (trifásico 220 V), 0,4-3,7 kW (trifásico 380 V).

Características del producto

Reducir el tamaño y el cableado.
El bus de CC común permite compartir la resistencia de frenado, lo que se traduce en ahorro de energía y reducción de costes.
Es posible utilizar el software de configuración mediante un cable tipo C.
Admite alimentación externa de 24 V. Filtro de entrada común opcional.
Admite STO de doble canal
Tanto las señales de alimentación como las de control utilizan terminales enchufables.
La compatibilidad con los buses de campo CanOpen, ProfiNet, EtherCat, Modbus TCP y EtherNet/IP reduce considerablemente el coste de utilizar el control de comunicación para múltiples inversores.

Especificaciones técnicas

Programa	Artículo	Especificación T800
Unidad rectificadora	Función defensiva	Protección contra sobretemperatura, protección contra pérdida de fase de potencia, protección contra sobretensión, detección de protección contra subtensión, etc.
	Interfaz de comunicación / Autopista	Admite los protocolos de comunicación Modbus-RTU, CAN, Profinet RT, EtherCAT y EtherNet/IP.
	Entrada analógica (programable)	① AI1-AI2: Programable, admite -10V~+10V / 0mA~20mA ② Admite detección de temperatura PT100, PT1000, KTY-84-130, PTC-130
	Entrada y salida digital	DI1-DI4: Terminales de entrada/salida multifunción estándar, seleccionables mediante códigos de función. Cuando se utilizan como entradas, cumplen con las especificaciones DI1-DI14; cuando se utilizan como salidas, proporcionan la funcionalidad estándar de salida colector-drenador. Estos terminales no deben conectarse directamente a fuentes de alimentación y requieren resistencias pull-up cuyos valores se determinan según los requisitos de carga.
	Salida de relé	TA-TB: Normalmente cerrado (NC) TA-TC: Normalmente abierto (NO)
	teclado	Pantalla digital LED estándar de 7 bits, visualización de múltiples símbolos y 9 teclas de función. El indicador de un dígito de 2 bits muestra el número de eje; el indicador digital blanco de 5 bits muestra los valores/contenidos de los parámetros.
	Cantidad de inversores compatibles	8 ejes (el número de unidades inversoras de un solo eje + 2 × el número de unidades inversoras de doble eje ≤ 8). Ejemplo: Una unidad rectificadora de 15 kW puede alimentar 2 unidades de un solo eje de 7,5 kW, o 2 unidades de doble eje de 3,7 kW, o 4 unidades de doble eje de 1,5 kW.
Parámetros esenciales	Tipo de motor	Síncrono / Asíncrono
Funciones defensivas integrales	Resolución de frecuencia de salida	Ajuste digital: 0,01 Hz Configuración simulada: Frecuencia máxima × 0,025 %
	Modo de control	Motor asíncrono trifásico: V/f, SVC Motor síncrono de imanes permanentes: SVC
	Rango de velocidad	1:50 (Motor asíncrono, modo V/f) 1:100 (Motor asíncrono, modo SVC)
	Precisión del control de velocidad	±1,0% (modo V/f) ±0,5% (modo SVC)
	Vibración de velocidad	±0,5% (modo SVC)
	Modo de control de par	SVC
	Protección y detección de fallos	Cortocircuito de arriba a tierra, cortocircuito de fase a fase, sobrecorriente del variador, sobrecarga del variador (límite de potencia de salida), sobrecarga del motor, sobretensión del variador, subtensión del variador, bloqueo del SVC del variador, sobrecalentamiento del variador, pérdida de fase de salida, fallo de comunicación, fallo de detección de corriente, fallo de identificación de parámetros del motor, fallo de lectura/escritura de EEPROM, protección de bloqueo del rotor, desviación de velocidad excesiva, alarma de bloqueo, etc.

Presupuesto

Nivel de tensión de entrada	Potencia (kW)	Modelo de producto
Modelo de unidad rectificadora
Trifásico 380V~480V	3.7	T800-0-4T12	T800-0-4T12B
	7.5	T800-0-4T22	T800-0-4T22B
	15	T800-0-4T41	T800-0-4T41B
Trifásico 200V~240V	3.7	T800-0-2T22	T800-0-2T22B
Trifásico 200V~240V	7.5	T800-0-2T41B	T800-0-2T41B
Monofásico 200V~240V	2.2	T800-0-2S24	T800-0-2S24B
Monofásico 200V~240V	3.7	T800-0-2S40	T800-0-2S40B
Modelo de unidad inversora (eje único)
Trifásico 380V~480V	0,4	T800-1-4T1R8	T800-1-4T1R8S
	0,75	T800-1-4T3R4	T800-1-4T3R4S
	1.5	T800-1-4T4R8	T800-1-4T4R8S
	2.2	T800-1-4T5R5	T800-1-4T5R5S
	3.7	T800-1-4T9R5	T800-1-4T9R5S
	5.5	T800-1-4T13	T800-1-4T13S
	7.5	T800-1-4T17	T800-1-4T17S
Trifásico 200V~240V	0,2	T800-1-2T1R7	T800-1-2T1R7S
	0,4	T800-1-2T3	T800-1-2T3S
	0,75	T800-1-2T5	T800-1-2T5S
	1.5	T800-1-2T8	T800-1-2T8S
	2.2	T800-1-2T11	T800-1-2T11S
	3.7	T800-1-2T17	T800-1-2T17S
Modelo de unidad inversora (doble eje)
Trifásico 380V~480V	0,4	T800-2-4T1R8	T800-2-4T1R8S
	0,75	T800-2-4T3R4	T800-2-4T3R4S
	1.5	T800-2-4T4R8	T800-2-4T4R8S
	2.2	T800-2-4T5R5	T800-2-4T5R5S
	3.7	T800-2-4T9R5	T800-2-4T9R5S
Trifásico 200V~240V	0,2	T800-2-2T1R7	T800-2-2T1R7S
	0,4	T800-2-2T3	T800-2-2T3S
	0,75	T800-2-2T5	T800-2-2T5S
	1.5	T800-2-2T8	T800-2-2T8S
	2.2	T800-2-2T11	T800-2-2T11S
